| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x1-13/15 |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

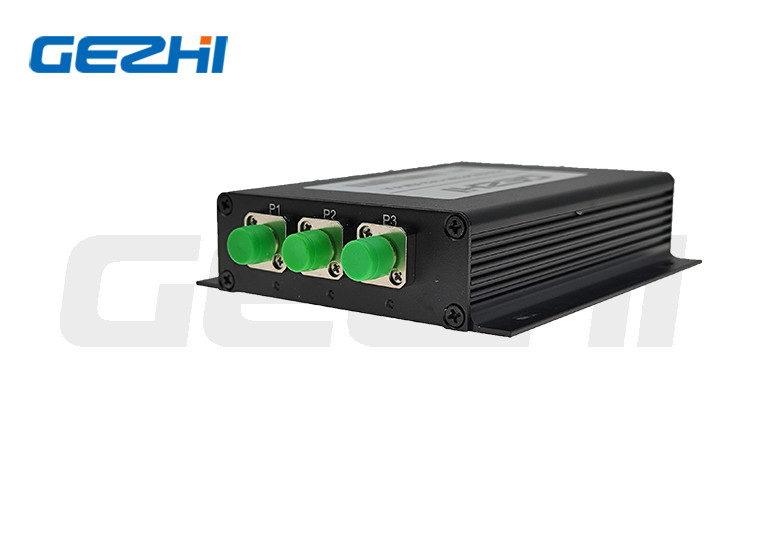

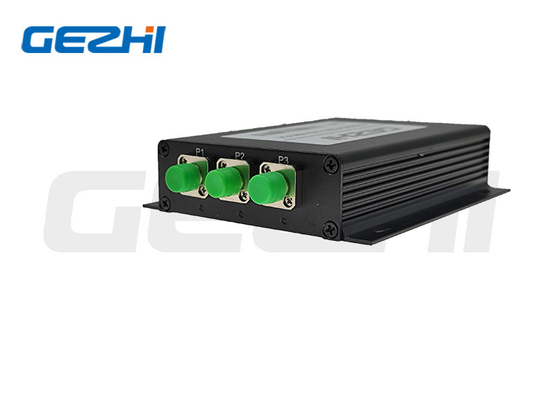

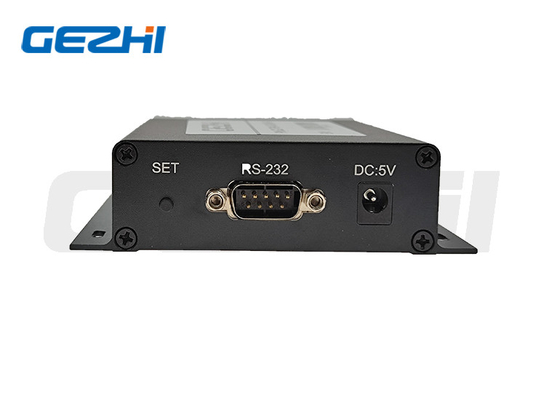

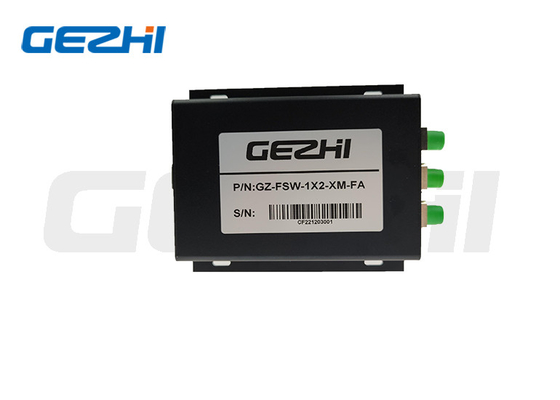

módulo de interruptor mecânico da fibra ótica de 1*2 850/1260nm
interruptores 1x2 óticos
Este configurate do interruptor ótico pelo tipo 1x2 com três fibras e dois estados que conecta os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída. Seu funcionamento com comprimento de onda Singlemode 1260~1650nm ou 850/1310nm multimodo. Isto está usando uma configuração proprietária opto-mecânica e ativado através de um sinal de controle elétrico. O interruptor ótico da fibra mecânica de GEZHI 1x2 oferece a confiança ultra-alta e o desempenho rápido do velocidade de comutação assim como o bidirecional. O interruptor ótico da fibra 1x2 mecânica é solução de comutação verdadeira para aplicações óticas dos trabalhos em rede.
|
Características Travamento à prova de falhas
Baixo custo ímpar
Baixas distorções óticas Trajeto ótico Cola Epoxy-livre
Confiança alta
|
Aplicações Obstrução do canal Configurável adicione/gota
Monitoração de sistema
Instrumentação
|
Especificação
| Parâmetros | Especificações | Unidade |
| Comprimento de onda de funcionamento | 1260~1620 (MANUTENÇÃO PROGRAMADA) | nanômetro |
| Perda de inserção | ≤1.0 | DB |
| Perda dependente do comprimento de onda | ≤0.25 | DB |
| Perda dependente da polarização | ≤0.05 | DB |
| Perda dependente da temperatura | ≤0.20 | DB |
| Perda de retorno | SM≥50 | DB |
| Conversa transversal | SM≥55 | DB |
| Tempo do interruptor | ≤8 | Senhora |
| Repetibilidade | ≤±0.02 | DB |
| Durabilidade | ≥107 | épocas |
| Tensão de funcionamento | 3 ou 5 | V |
| Tipo do interruptor | Não-travamento/que trava | |
| Temperatura de funcionamento | - 20~+70 | ℃ |
| Temperatura de armazenamento | - 40~+85 | ℃ |
| Poder ótico | ≤500 | mW |
| Dimensão | 27.0L×12.5W×8.4H | milímetro |
Pinos
| Tipo | Rota ótica | Movimentação elétrica | Sensor do estado | ||||||
| 1×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Não-travamento | CORTE | -- | -- | -- | -- | Fim | Abra | Abra | Fim |
| P1-P2 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
| Travamento | CORTE | -- | -- | Terra | -- | Fim | Abra | Abra | Fim |
| P1-P2 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
Informação da ordem
GZ-1×2-13/15
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Opinião similar dos produtos
Transporte
FAQ
Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ?
Vídeo
|
|
