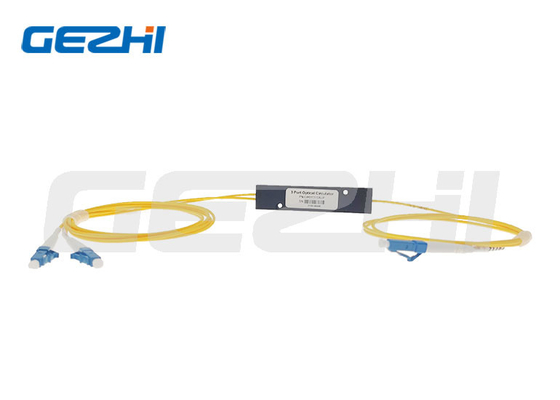

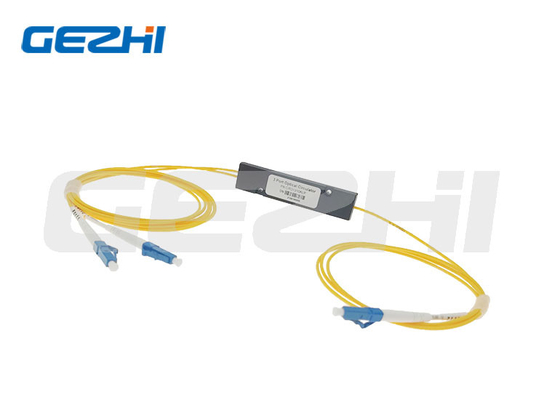

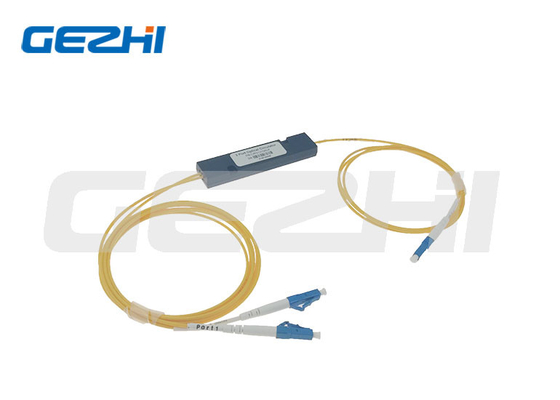

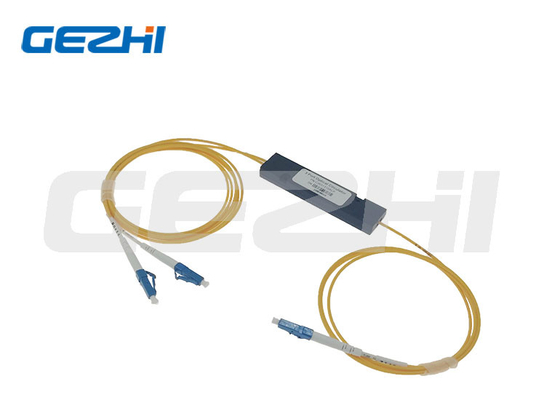

Caixa circulatória ótica alta do ABS da fibra dos portos da confiança & da estabilidade 3 com conector do SC
Descrição do produto
Os circuladores óticos de Gezhi têm muitas aplicações em circuitos óticos e sistemas de comunicação ótica para reorientar sinais óticos bidirecionais em portos diferentes.
Esta característica é muito importante para a transmissão e uma comunicação bidirecionais óticas. Geralmente, é usada para o transceptor ótico, o filtro de FBG (fibra Bragg que raspa) e o amplificador ótico.
Aplicações
Multiplexação da Adicionar-gota
Em-linha de acoplamento dispositivos cromáticos da compensação da dispersão
Sensores da fibra
Bombeamento bidirecional
Sistemas de transmissão bidirecionais do sinal
Características
Baixa perda de inserção
Isolamento alto do canal
Eficaz na redução de custos
Pacote compacto
Baixo PDL
Confiança & estabilidade altas
Especificação
| Tipo | Gezhi | |
| Pacote | Caixa do ABS | |
| Configuração | 1 portuário para mover 2 a 3 portuários | |
| Comprimento de onda da operação (nanômetro) | 1310±30 ou 1550±30 ou 1585±30 | |
| Isolamento (DB) | Típico | 0,6 |
| Máximo | 0,8 | |
| Isolamento típico (DB) | ≥50 | |
| Isolamento mínimo (DB) | ≥40 | |
| Conversa transversal (DB) | ≥50 | |
| Perda dependente da polarização (DB) | <0> | |
| Dispersão do modo da polarização | <0> | |
| Perda de retorno (DB) | ≥50 | |
| Manipulação do poder (mW) | 500 | |
| Temperatura de Opterating (℃) | -10~+75 | |
| Dimensão do pacote (milímetros) | Φ5.5xL50 ou Φ5.5xL63 | |
Diagrama da aplicação
Como a imagem mostra: Um circulador é ficado situado em ambas as extremidades da fibra. Cada circulador funciona para adicionar um sinal em um sentido ao remover o sinal no outro. Veja o exemplo à esquerda.
O circulador pode ser usado para enviar sinais óticos através de uma única fibra em dois sentidos.
|
|
