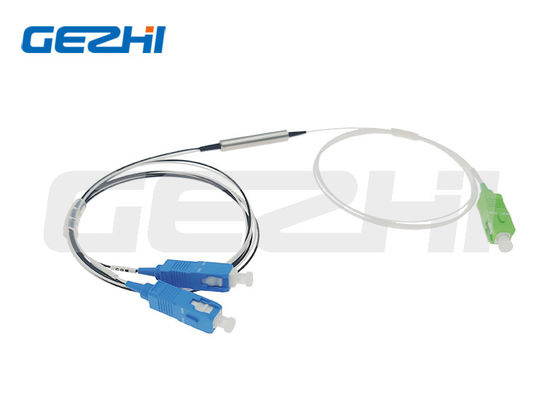

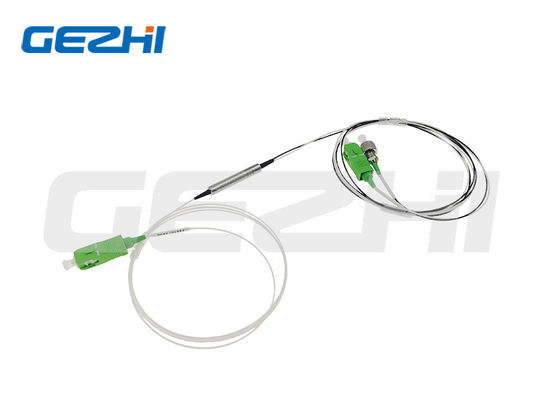

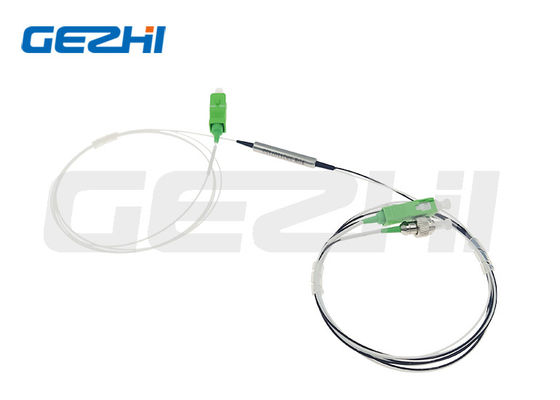

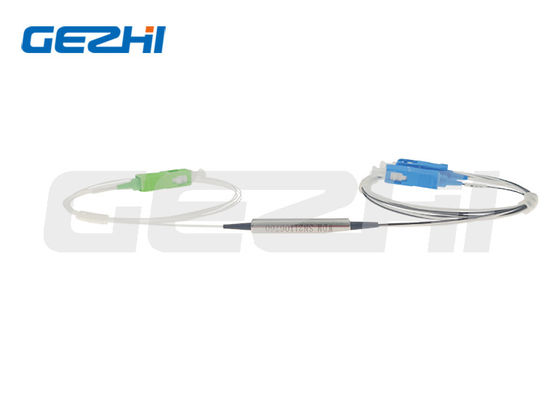

Módulo FWDM FTTX de 3 portas com filtros ópticos de comprimentos de onda 1310nm 1490nm 1550nm, baixa perda de inserção e alto isolamento de canal

Name: Módulo FWDM FTTX de 3 portas com filtros ópticos de comprimentos de onda 1310nm 1490nm 1550nm, baixa perda de inserção e alto isolamento de canal
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Fibra ótica FWDM de 3 portos
Price: 24.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	Fibra ótica FWDM de 3 portos
MOQ:	1PC
preço:	US$15-U$33
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Aplicativos:

Monitoração de sistema

Escala de comprimento de onda da faixa da reflexão:

1460~1620

Perda de inserção:

Passagem Channel≤0.8

Ondinha do canal:

<0>

Isolamento:

Passagem Channel>40

Sensibilidade de temperatura da perda de inserção:

<0>

Perda dependente de polarização:

<0>

Dispersão do modo de polarização:

<0>

Diretividade:

> 50

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Módulo WDM de 3 portas

módulo FTTX WDM

filtro óptico de 1550 nm

Descrição do produto

FTTX 3 portas Fibra Óptica FWDM 1310nm 1490nm 1550nm Filtro Óptico

O WDM micro-óptico utiliza tecnologia de revestimento de filme fino e design proprietário de embalagens de micro-óptica de ligação de metal não fluxo.sensibilidade a baixas temperaturas e caminho óptico sem epoxi.

Características fundamentais

Largo intervalo de comprimento de onda operacional
Baixa perda de inserção
Banda de passagem ultra larga plana
Isolamento de alto canal
Alta estabilidade e fiabilidade
Sem epoxi na via óptica

Aplicações

Instrumentos de ensaio
Sistema FTTH Tri-Play
Ligação CATV
Sistema WDM
Redes PON

Especificações técnicas

Parâmetro	Condição	Min.	Tipico	Max.	Unidade
Temperatura de funcionamento		0	30	70	°C
Umidade relativa de funcionamento	Não condensar	5		95	%
Temperatura de armazenamento	Não condensar	- 40		85	°C
Gestão de energia		50			Mw
Faixa de comprimento de onda da porta COM		1260		1560	nm
Comprimento de onda da porta TRANS	CATV	1540	1550	1560	nm
Comprimento de onda do porto REFL 1	DADOS a montante	1260	1310	1360	nm
REFL Port Wavelength 2	DADOS a jusante	1480	1490	1500	nm
Outros aparelhos de televisão e aparelhos de televisão	COM para TRANS		0.3	0.5	dB
	COM para REFL		0.25	0.4	dB
Isolamento COM para TRANS@1490nm±10nm	1490nm para a porta CATV	15
Isolamento COM para REFL@1550nm±10nm	1550nm para a porta DATA	15
Directividade	1310nm para a porta CATV	47
Perda de retorno (todas as portas)		45
Perda de inserção Sensibilidade térmica				0.005	dB/°C
Perda dependente da polarização				0.1	dB
Perda de dobra	@1550nm@10mm de raio, 1 volta			0.5	dB
Tipo de fibra	Corning® SMF-28 Ultra; tubo solto de 900um
Comprimento da fibra	COM	51 cm
	Trans	100 cm
	REFL	100 cm

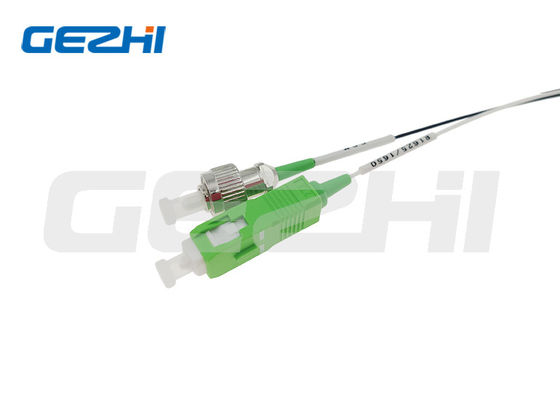

Tipo de conector	COM	SC/APC
	Trans	sem conector
	REFL	sem conector

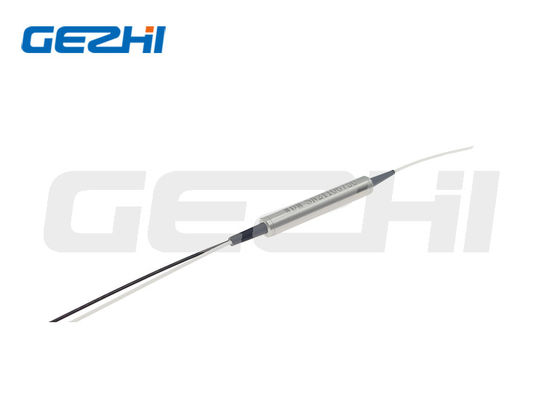

Comprimento do tubo de embalagem WDM			38	39	mm
Diâmetro do tubo de embalagem WDM			5.5	6	mm
Isolamento elétrico do tubo WDM	O tubo metálico deve ser electricamente isolado por meio de um revestimento retráctil que cubra o tubo em todo o seu comprimento.

Informações de encomenda

Comprimento de onda	Configuração	Especificações da embalagem	Tipo de fibra	Diâmetro da fibra	Comprimento da fibra	Conector
XGS-PON S=Especificar	Combinação 1=1 unidade Combinação de 2=2 unidades Combinação de 3=3 unidades Combinação de 4=4 unidades S=Especificar	S1 = tubo de aço φ5,5x35 mm A9 = caixa ABS 90x20x10mm A1 = caixa ABS 100x80x10mm A2 = caixa ABS 120x80x18mm A3 = caixa ABS 140x115x15mm L1=LGX 12929130 mm L2=LGX inserido no rack de 2 ranhuras L4=LGX inserido num rack de 4 ranhuras R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack X = Personalizado	9=9/125 S=Especificar	25=250um 90=900um 20=2,0 mm 30 = 3,0 mm S=Especificar	05=0,5m 10=1,0m 15 = 1,5 m S=Especificar	00 = nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar

Embalagem do produto
