Detalhes do produto:
Condições de Pagamento e Envio:
|
| Aplicações: | Monitoração de sistema | Escala de comprimento de onda da faixa da reflexão: | 1460~1620 |
|---|---|---|---|
| Perda de inserção: | Passagem Channel≤0.8 | Ondinha do canal: | <0> |
| Isolamento: | Passagem Channel>40 | Sensibilidade de temperatura da perda de inserção: | <0> |
| Perda dependente da polarização: | <0> | Dispersão do modo da polarização: | <0> |
| Diretividade: | >50 | ||
| Realçar: | Módulo WDM de 3 portas,módulo FTTX WDM,filtro óptico de 1550 nm |
||

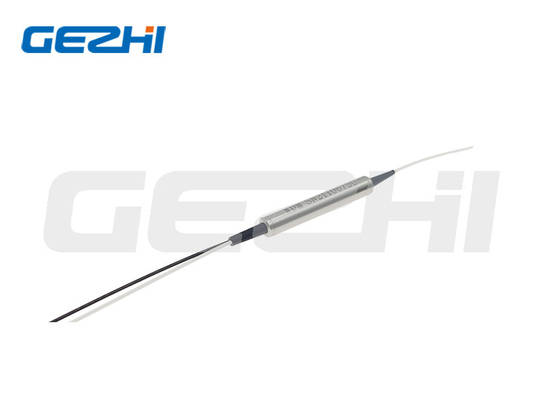

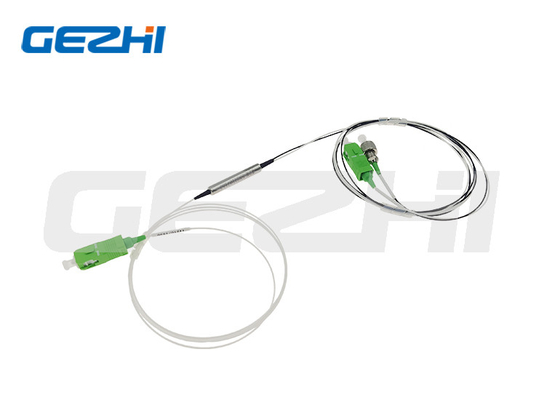

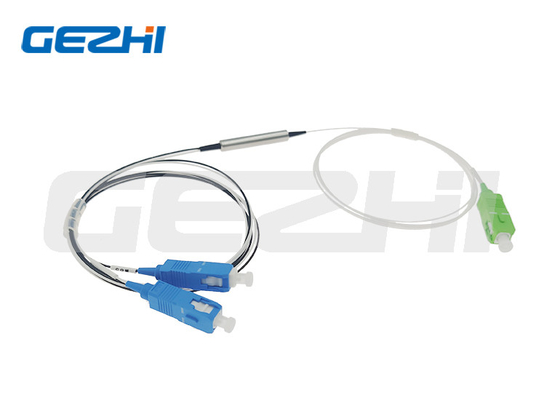

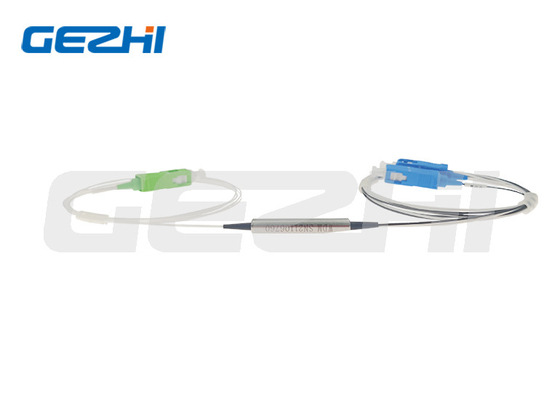

FTTX 3 portas Fibra Óptica FWDM 1310nm 1490nm 1550nm Filtro Óptico
Descrição do produto
O WDM micro-óptico utiliza a tecnologia de coating de filme fino e o design proprietário de micro-ópticos de embalagem de ligação de metal não fluxo.sensibilidade a baixas temperaturas e caminho óptico livre de expoxia.
Características
1. Ampla gama de comprimentos de onda operacionais
2. Baixa perda de inserção
3. Ultra banda larga plana
4- Isolamento de alto canal.
5.Alta estabilidade e fiabilidade
6- Sem epoxi no caminho óptico.
Aplicação
1Instrumentos de ensaio
2Sistema.FTTH Tri-Play
3Ligação CATV
4Sistema WDM
5.Redes PON
Especificações
| Parâmetro | Min. | Tipico | Max. | Unidade | |
| Temperatura de funcionamento | 0 | 30 | 70 | °C | |
| Umidade relativa de funcionamento | Não condensar | 5 | 95 | % | |
| Temperatura de armazenamento | Não condensar | - 40 | 85 | °C | |
| Entrega de poder | 50 | Mw | |||
| Faixa de comprimento de onda da porta COM | 1260 | 1560 | nm | ||
| Comprimento de onda da porta TRANS | CATV | 1540 | 1550 | 1560 | nm |
| Comprimento de onda da porta REFL 1 | DADOS a montante | 1260 | 1310 | 1360 | nm |
| Comprimento de onda da porta REFL 2 | DADOS a jusante | 1480 | 1490 | 1500 | nm |
| Outros aparelhos de televisão | COM para TRANS | 0.3 | 0.5 | dB | |
| COM para REFL | 0.25 | 0.4 | dB | ||
| Isolamento COM para TRANS@1490nm±10nm | 1490nm para a porta CATV | 15 | |||
| Isolamento COM para REFL@1550nm±10nm | 1550nm para a porta DATA | 15 | |||
| Directividade | 1310nm para a porta CATV | 47 | |||
| Perda de retorno (todas as portas) | 45 | ||||
| Perda de sensibilidade térmica de inserção | 0.005 | dB/°C | |||
| Perda dependente da polarização | 0.1 | dB | |||
| Perda de dobra | @1550nm@10mm de raio, 1 volta | 0.5 | dB | ||
| Tipo de fibra | Corning@SMF-28 Ultra;900um tubo solto | ||||
| Comprimento da fibra, medido a partir da borda da caixa metral até à ponta da fibra do conector | COM | 51 | cm | ||
| Trans | 100 | cm | |||
| REFL | 100 | ||||
| Tipo de conector | COM | SC/APC | |||
| Trans | sem conector | ||||
| REFL | sem conector | ||||
| comprimento do tubo de embalagem WDM | 38 | 39 | mm | ||
| Diâmetro do tubo de embalagem WDM | 5.5 | 6 | mm | ||
| Isolamento elétrico do tubo WDM | O tubo metálico deve ser electricamente isolado por meio de um revestimento retráctil que cubra o tubo em todo o seu comprimento. | ||||
Informações de encomenda
|
Embalagem do produto
