| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x3-RWM |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto do módulo 1x3 Raman WDM

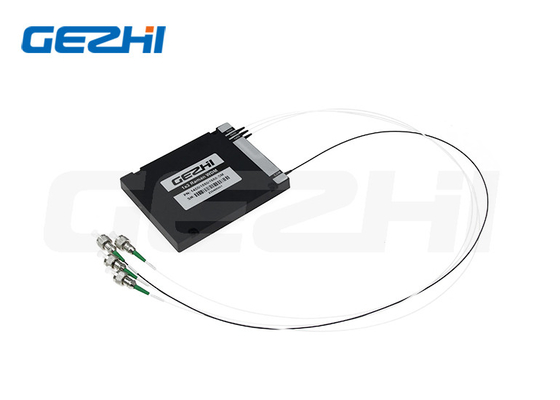

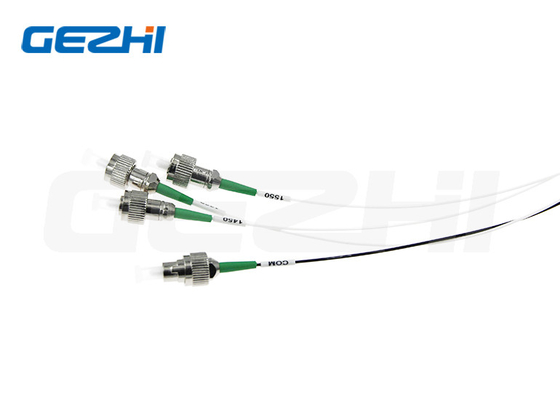

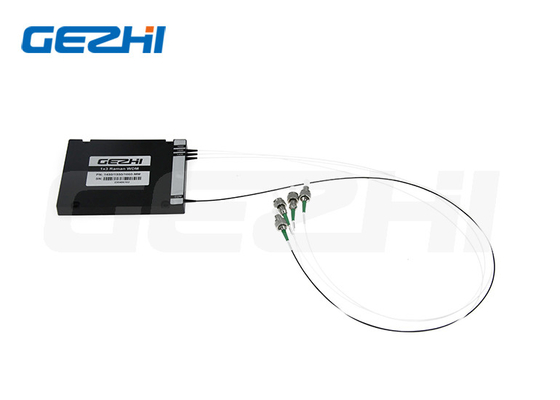

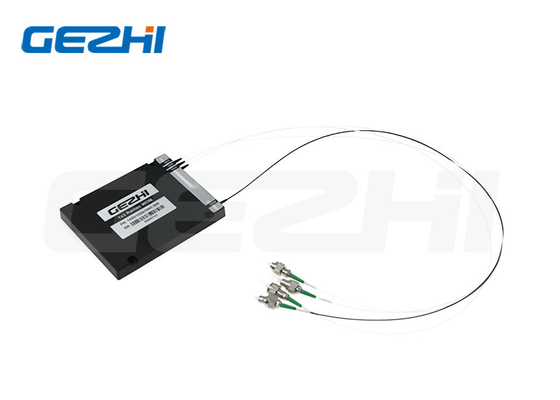

Módulo 1450/1550/1660nm 1x3 Raman WDM com caixa ABS
Módulo Raman WDM
O módulo Raman Wavelength Division Multiplexer (Raman WDM) é fabricado usando a tecnologia de filtro de filme fino, usado para separar e combinar diferentes comprimentos de onda de sinal em 1450nm, 1550nm e 1660nm (ou 1650nm).Filtro Raman WDM com baixa perda de inserção e alta característica de isolamento.É amplamente utilizado em sistemas Raman DTS ou outros sistemas de teste ou medição de fibra.
Recursos e aplicações deMódulo 1x3 Raman WDM
Características:
Telcordia GR1221, compatível com RoHS
Caminho óptico isento de epóxi e excelente estabilidade térmica
Baixa perda de inserção e alto isolamento
Banda passante larga e plana
Formulários:
FTTX em teste online
Sistema WDM
redes corporativas
Especificações de Módulo 1x3 Raman WDM
| Paramentador | Unidade | Valor | |||
| Comprimento de onda operacional | nm | 1450/1550/1660 | |||
| Comprimento de onda central | nm | 1450 | 1550 | 1650 | |
| largura de banda | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Perda de inserção | dB | ≤1,4 | |||
| Isolamento (canal adjacente) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | PS | ≤0,2 | |||
| Diretividade | Monomodo | dB | ≥50 | ||
| modo multi | dB | ≥35 | |||
| Perda de retorno | Monomodo | dB | ≥45 | ||
| modo multi | dB | ≥35 | |||
| Potência óptica | mW | ≤500 | |||
| Faixa de temperatura operacional | ℃ | -10 a 70 | |||
| Faixa de temperatura operacional | ℃ | -40 a +85 | |||
| Embalagem (C x L x A) | milímetros | 100 x 80 x 10 | |||
Ambiente de teste
|
|
|
| Tipo | Especificação do pacote | Tipo de Fibra |
Fibra Diâmetro |
Fibra Comprimento |
Conector |
| RWM =Módulo WDM romano | A1 =Caixa ABS 100x80x10mm A2 =Caixa ABS 120x80x18mm X=Outros |
S9 =9/125 M5 =50/125 M6 =62,5/125 |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X=Outros |
05 =0,5m 10 = 1,0 m 15 = 1,5 m X=Outros |
00 = nenhum LP = LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=Outros |
|
|
