| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-MxN-MOS200x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto Matrix Optical Switch Rackmount
Chave óptica de montagem em rack de matriz MxN de alta estabilidade para rede óptica

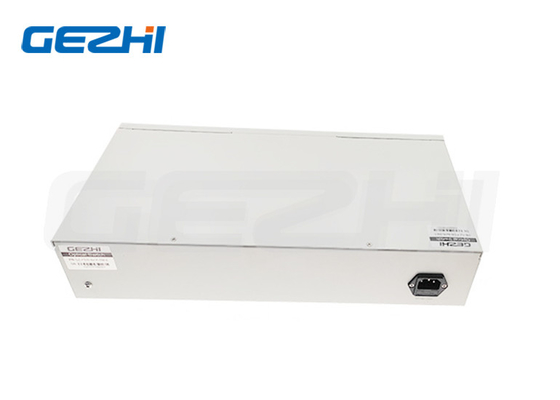

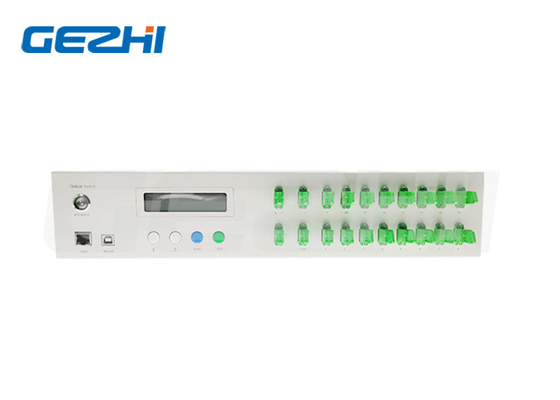

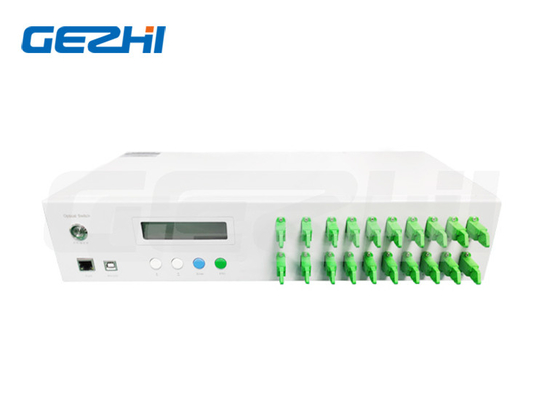

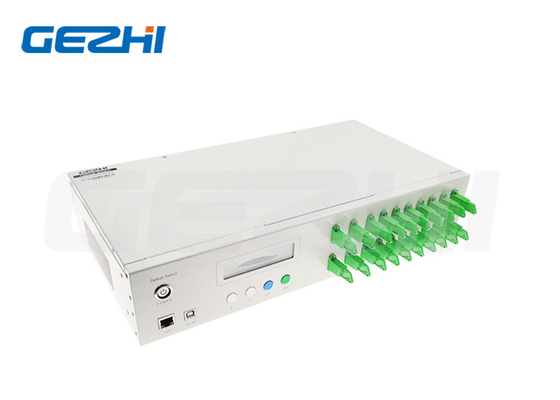

Montagem em Rack de Chave Óptica Matrix
Os comutadores óticos de matriz são comutadores de matriz totalmente óticos e totalmente sem bloqueio de alto desempenho, disponíveis com contagens de portas de 4x4 até 128x128.Foi comprovado nas aplicações de defesa mais desafiadoras e comprovado em campo em uma ampla gama de aplicações comerciais pelos principais fabricantes de equipamentos de rede. Eles são projetados para atender às necessidades de maior desempenho, segurança e confiabilidade de aplicativos de missão crítica com baixa perda requisitos de energia e velocidades de comutação rápidas.
O comprimento de onda personalizado, tipo de fibra, entrada e canal de saída podem estar disponíveis.
A GEZHI Photonics produz uma gama completa de interruptores ópticos de matriz como 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20......128x128 interruptor óptico de matriz etc.
Recursos e aplicações do comutador óptico MatrixMontagem em rack
Características
*SerialNet, alta confiabilidade, alta estabilidade
*Painel de exibição de LED.Exibição visual, operação conveniente
* Sinal de transmissão transparente.Alta estabilidade e confiabilidade
*Canal e intervalo de tempo de varredura automática podem ser configurados
* Controle RS232 e Gerenciamento Remoto Ethernet RJ45
Formulários
*FITL
* Medição Automática
* Sistema de monitoramento e manutenção de cabo de monitoramento remoto de rede óptica
Especificações do Comutador Óptico MatrixMontagem em rack
| Parâmetro | Unidade | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Faixa de comprimento de onda | nm | 1260~1650 | |||||||||
| Testando comprimento de onda | nm | 1310/1550 | |||||||||
| Perda de inserção | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| Perda de retorno | dB | SM ≥ 50 | |||||||||
| Diafonia | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Repetibilidade | dB | ≤0,02 | |||||||||
| Vida | vezes | >107 | |||||||||
| Tempo de comutação | EM | ≤8 (canal adjacente) | |||||||||
| Potência óptica | mW | ≤500 | |||||||||
| Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||||
| porta do monitor | / | RJ45, RS232 | |||||||||
| Fonte de alimentação de trabalho (Tipo de plugue) | V | CA:220V (50/60Hz) ou CC:36V~72V | |||||||||
| Temperatura de operação | ℃ | -10~+60 | |||||||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||||||
| Montagem em rack | milímetros | Montagem em rack de 19” 1U, 2U, 3U ou 4U | |||||||||

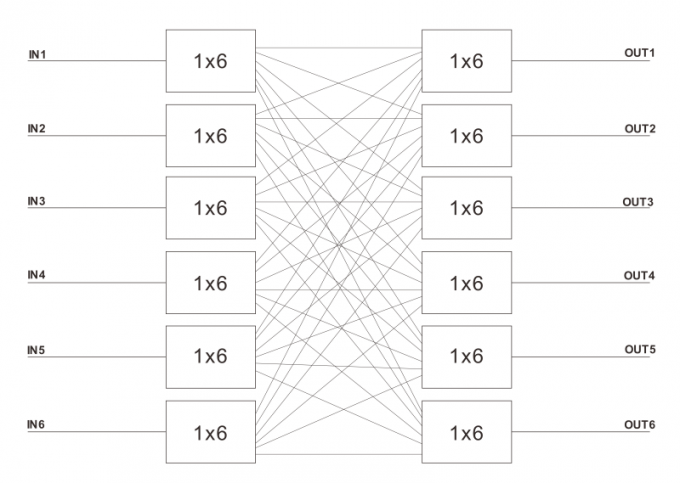

Mapa de Esboço da Montagem em Rack do Interruptor Óptico Matrix
| OSW | Modo | Comprimento de onda | Pacote | Tipo de Fibra | Diâmetro da Fibra | Conector |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Especificação |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Especificar |
1U = 1U para montagem em rack 2U=2U para montagem em rack 3U=3U para montagem em rack 4U=4U para montagem em rack S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V DC=Único 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
Vídeo
|
|
