| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-MxN-MOS100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

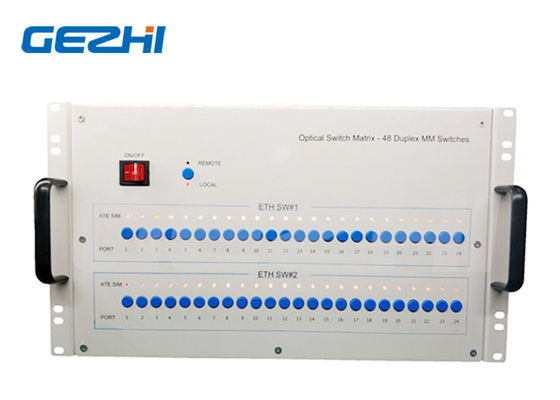

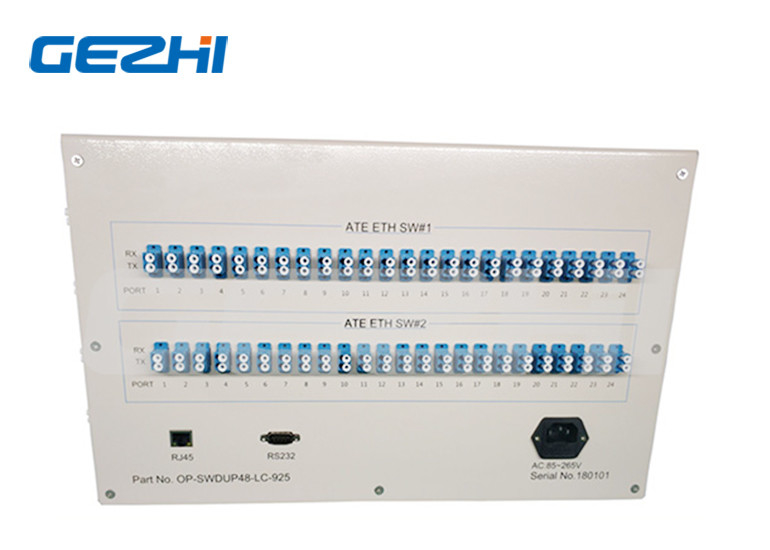

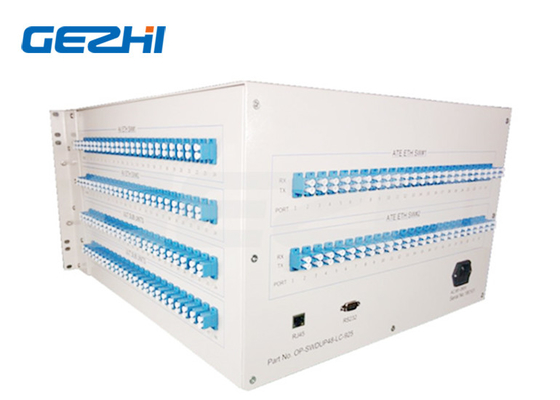

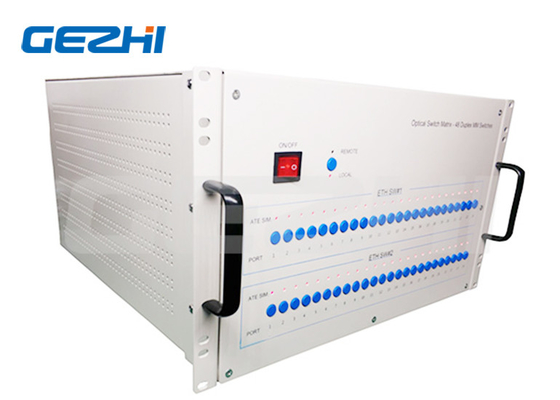

Visão geral do produto de48*Montagem em Rack de Chave Óptica Matrix
48*2x4 Matrix Optical Switch Rackmount para manutenção do sistema
48 peças 2x4 (D1x2) comutador óptico montado em rack
Este interruptor óptico é um tipo de dispositivo de controle de caminho de luz.reproduz um caminho de luz de controle e converte o caminho de luz.48-D1X2-U consiste em 48 peças de combinações de caminho de luz de interruptor síncrono 2x4 de interruptor óptico mecânico, interruptor de controle de caminho de luz de interruptor óptico pode ser 48 botão no controle do painel, também pode através do modo de comunicação de porta serial RS - 232 de curto alcance ou comunicação Ethernet RJ45 remota enviando um caminho de luz do interruptor de controle de comando controlado por programa, o estado do equipamento de caminho de luz pela luz verde e a luz vermelha mostra o caminho de luz.
Podemos fabricar comprimento de onda personalizado, canal de configuração, tipo de fibra, tipo de conector etc.
Recursos e aplicações de48*Interruptor óptico de matriz 2x4Montagem em rack
Características
SerialNet, alta confiabilidade, alta estabilidade
Painel de exibição de LED.Exibição visual, operação conveniente
Sinal de transmissão transparente.Alta estabilidade e confiabilidade
O canal e o intervalo de tempo da varredura automática podem ser configurados
Controle RS232 e Gerenciamento Remoto Ethernet RJ45
Formulários
FITL
Medição Automática
Monitoramento Remoto de Rede Óptica
Sistema de monitoramento e manutenção de cabos
Especificações de48*Interruptor óptico de matriz 2x4Montagem em rack
| Parâmetro | Unidade | 48*2x4 |
| Faixa de comprimento de onda | nm | 1260~1650 ou personalizado |
| Testando comprimento de onda | nm | 1310/1550 ou personalizado |
| Perda de Inserção (Máx.) | dB | ≤1,5 |
| Perda de retorno | dB | SM ≥ 50 |
| Diafonia | dB | ≤-55 |
| PDL | dB | ≤0,05 |
| WDL | dB | ≤0,25 |
| TDL | dB | ≤0,20 |
| Repetibilidade | dB | ≤0,02 |
| Tempo de comutação | EM | ≤10 (canal adjacente) |
| Potência óptica | mW | ≤500 |
| Tipo de Fibra | hum | 9/125 |
| Conector | / | FC, SC, LC, ST, SMA ou personalizado |
| porta do monitor | / | RJ45 e RS232 ou personalizado |
| Fonte de alimentação de trabalho (Tipo de plugue) | V | CA:220V (50/60Hz) ou CC:36V~72V |
| Temperatura de operação | ℃ | -10~+60 |
| Temperatura de armazenamento | ℃ | -40~+85 |
| Dimensões de montagem em rack | milímetros | 6U: 483x500x267mm |
Conjunto de instruções deMontagem em Rack de Chave Óptica Matrix
| Nome | Instruções | Descrever |
| Definir canal de comutação óptica |
Enviar: |
Configure o 01 canal de chave óptica para ON , retornou com sucesso. |
| Retorno1: |
||
| Enviar: |
Configure o canal da chave óptica 01 para OFF , retornou com sucesso. |
|
| Retorno1: |
||
| Enviar: |
Configure o canal de comutação óptica 48 para ON , retornou com sucesso. |
|
| Retorno1: |
||
| Enviar: |
Configure o canal de comutação óptica 48 para OFF, retornou com sucesso. |
|
| Retorno1: |
||
| Enviar: |
Configure todos os canais de comutação óptica para ON, retornados com sucesso. | |
| Retorno1: |
||
| Enviar: |
Configure todos os canais de comutação óptica para OFF, retornados com sucesso. | |
| Retorno1: |
||
| Canal de Interruptor Óptico de Consulta | Enviar: |
Consulta do canal do comutador óptico, retornada com sucesso; 11111111111111111: É o estado de todos os interruptores óticos (0: ON, 1: OFF). |
| Retornar: |
||
|
Definir o IP Endereço |
Enviar: | Configure o endereço IP para 192.168.1.100, retornado com sucesso. |
| Retornar: |
||
| Consultar endereço IP | Enviar: |
Consulte o endereço IP, retornado com sucesso 192.168.1.100: Endereço IP para 192.168.1.100 |
| Retornar: | ||
| Defina o número da porta | Enviar: |
Configure o número da porta para 5000, retornou sucesso |
| Retornar: |
||
| Número da porta de consulta | Enviar: |
Consulta o número da porta, retornado com sucesso 5000: número da porta para 5000 |
| Retornar: |
||
| Definir a máscara de sub-rede | Enviar: |
Configure a máscara de sub-rede para 255.255.255.0, retornou com sucesso |
| Retornar: |
||
| Consultar máscara de sub-rede | Enviar: | Consulte a máscara de sub-rede, retornou com sucesso 255. 255. 255.0: máscara de sub-rede para 255. 255.255.0 |
| Retornar: | ||
| Defina o gateway padrão | Enviar: |
Configure o gateway padrão para 192.168.1.1, retornado com sucesso |
| Retornar: |
||
|
Consultar Gateway Padrão |
Enviar: |
Consulta o gateway padrão, retornado com sucesso 192.168.1.1: gateway padrão para 192.168.1.1
|
| Retornar: | ||
| Defina a taxa de transmissão | Enviar: |
Defina a taxa de transmissão para 9600, retornada com sucesso |
| Retornar: |
||
| Taxa de transmissão de consulta | Enviar: |
Consulte a taxa de transmissão, retornou com sucesso 9600: taxa de transmissão para 9600
|
|
Retornar:
|
||
| Reinicializações do dispositivo | Enviar: |
Configurar o dispositivo reinicia, devolvido com sucesso |
| Retornar: |
||
| Consultar informações do dispositivo | Enviar: |
Consultar as informações do dispositivo ,retornou com sucesso; Modelo:48-2X4-U Faixa de comprimento de onda: 1260~1650nm Tipo de Fibra:SM,9/125um Conector:LC/UPC Fonte de alimentação de trabalho :AC:85~265V |
| Retornar: | ||
| Versão da consulta | Enviar: |
Consultar a versão, devolvido com sucesso Versão do hardware: V1.0.1 SOFTWARE: V1.0.1 |
| Retornar: |
| OSW | Modo | Comprimento de onda | Pacote | Tipo de Fibra | Diâmetro da Fibra | Conector |
|
48*2x4 S=Especificação |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
1U = 1U para montagem em rack 2U=2U para montagem em rack 3U=3U para montagem em rack 4U=4U para montagem em rack S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V DC=Único 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
