| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x1-MOS100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto do interruptor óptico magneto 1x1

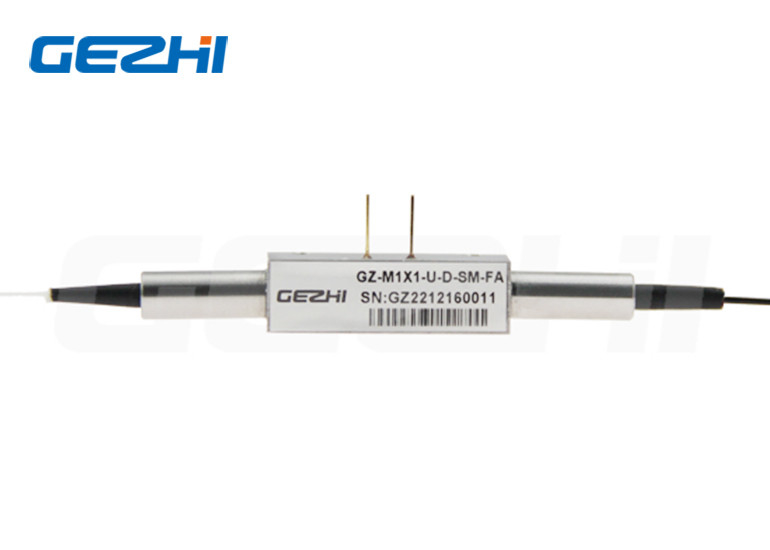

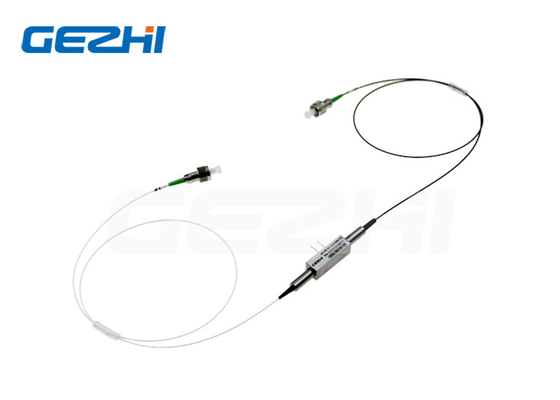

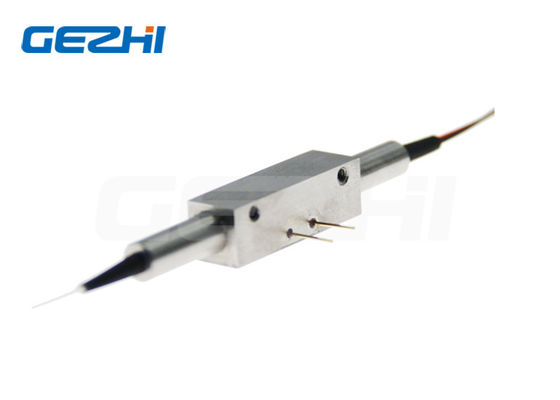

1X1 Magneto Optical Switch para Monitoramento do Sistema
Chave magneto-ótica, compreendendo: uma pluralidade de componentes ópticos posicionados em ordem ao longo de um caminho de luz compreendendo: um único colimador óptico de fibra, um primeiro cristal óptico birrefringente, um primeiro conjunto de placa de meia onda, um conjunto de rotação de polarização, uma segunda placa de meia onda montagem, um segundo cristal óptico birrefringente e um colimador de fibra óptica dupla.
Recursos e aplicações de1x1 interruptor magnético óptico
|
Características * Alta velocidade de comutação * Maior durabilidade * Alta fiabilidade * Unidade de baixa tensão * Fecho à prova de falhas |
Formulários *Bloqueio de canal óptico *Adicionar/Soltar configurável * Monitoramento do sistema, teste e medição * Sistema de detecção de fibra óptica |
Especificações de1x1 interruptor magnético óptico
| Parâmetros | Unidade | 1×1 |
| Faixa de comprimento de onda | nm | 1520~1580 |
| Comprimento de Onda de Teste | nm | 1550 |
| Perda de inserção1,2 | dB | 0,8 |
| Perda de retorno | dB | ≥50 |
| Diafonia | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Repetibilidade | dB | ≤±0,01 |
| Tensão operacional | V | 2.5 |
| Durabilidade | ciclos | ≥ 30 bilhões |
| Tempo de comutação | μs | ≤100 |
| Tipo de comutação | n / D | Travamento |
| Potência óptica | mW | ≤500 |
| Temperatura de operação | ℃ | –5~ +70 |
| Temperatura de armazenamento | ℃ | -40 ~ +85 |
| Humidade relativa | % | 5 ~ 95 |
| Tipo de Fibra | G657A1 | |
| Dimensão | milímetros | (L )18x(L)7,3x(A)6 |
Rota Óptica & Elétrica de1x1 interruptor magnético óptico
Bidirecional
Unidirecional
Elétrico
| Parâmetro | Unidade | |
| Tensão de Acionamento | V | 2,5±10% |
| Corrente de Acionamento | mA | 160±30% |
| Duração do pulso | μs | 200~400 |
| CeuaeumPe.sequência | Hz | <800 |
| Tipo | Tipo de Fibra | Tensão operacional | Comprimento de Onda de Teste | Tipo de tubo | Comprimento da fibra | Conector |
|
1X1B: Bidirecional 1X1U: Unidirecional |
SM: SM, 9/125 X: Outros
|
2.5: 2.5V
|
1550: 1550nm X: Outros |
25: 250um 90: 900um X: Outros
|
05: 0,5m±5cm 10: 1,0 m±5cm 15: 1,5m±5cm X: Outros |
OO:Nenhum PF:FC/PC AF:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:Outros |
