| Brand Name: | GEZHI or OEM |
| Número do modelo: | mini divisor do PLC 1x4 |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

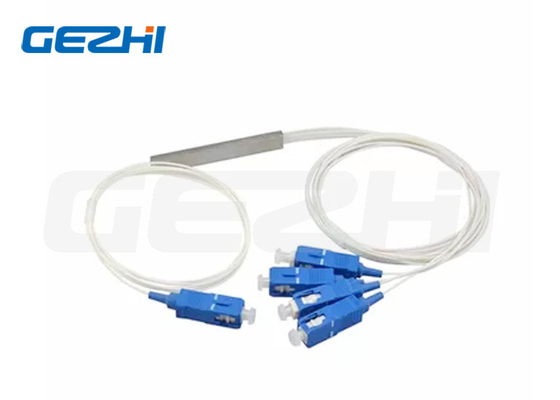

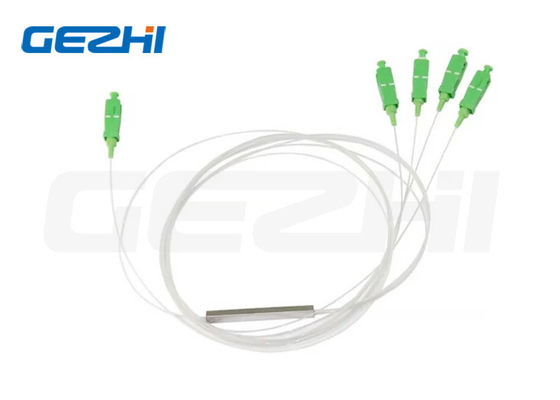

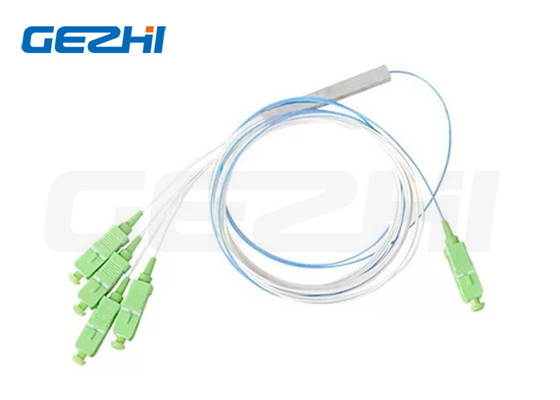

1x4 SC UPC 9/125 Um G657A1 0.9mm Cabos Brancos Mini PLC Splitter
Fibra Óptica PLC Splitter introdução
O divisor óptico pode ser dividido em um cone fundido e um guia de onda plano de acordo com o princípio.O guia de ondas plano é um produto do tipo de componente micro-óptico, utilizando tecnologia de fotolitografia, no substrato de meio ou semicondutor para formar um guia de ondas de luz, para atingir a função de distribuição de ramificação.
Os dois tipos de espécies têm princípios de separação semelhantes, alteram o campo de desbotamento entre as fibras para acoplarem-se entre si (grau de acoplamento,comprimento de acoplamento) e alterar o raio da fibra para obter diferentes tamanhos de ramificação, e vice-versa também pode combinar múltiplos sinais ópticos em um sinal chamado sintetizador.
O acoplador de fibra de cone fundido tornou-se a principal tecnologia de fabricação no mercado devido ao seu método de produção simples, preço barato e fácil ligação com fibra óptica externa,e pode suportar as vantagens da vibração mecânica e mudança de temperatura.
Característica do divisor de PLC de fibra óptica
Comprimento de onda da operação de banda larga
Baixa perda de inserção
Baixa PDL
Design compacto
Boa uniformidade entre canais
Alta confiabilidade e estabilidade
Aplicação do separador de PLC de fibra óptica
Setor das telecomunicações
Sistema PON
FTTH
CATV
Transmissão de vídeo
Parâmetro do divisor de PLC de fibra óptica
1×N PLC Splitter
(Medido à temperatura ambiente e excluindo a perda do conector)
| Tipo | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1×32 | ||
| Tipo de fibra | ITU-T G657A1, G657A2 e G.652D | ||||||
| Comprimento de onda de funcionamento (nm) | 1260~1650 | ||||||
| Perda de inserção (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) Max. | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
| Perda de uniformidade (dB) | Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| Perda dependente da polarização (dB) | Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| Directividade (dB) | Min. | 55 | |||||
| Perda de retorno (dB) | Min. | UPC:50 APC:55 | |||||
| Temperatura de funcionamento ((°C) | -40 a 85 | ||||||
| Temperatura de armazenamento ((°C) | -40 a 85 | ||||||
2×N PLC Splitter
(Medido à temperatura ambiente e excluindo a perda do conector)
| Tipo | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Tipo de fibra | ITU-T G657A1, G657A2 e G.652D | ||||||
| Comprimento de onda de funcionamento (nm) | 1260~1650 | ||||||
| Perda de inserção (dB) | Tipico | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) Max. | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 | |
| Perda de uniformidade (dB) | Max. | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Perda dependente da polarização (dB) | Max. | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Directividade (dB) | Min. | 55 | |||||
| Perda de retorno (dB) | Min. | UPC:50 APC:55 | |||||
| Temperatura de funcionamento ((°C) | -40 a 85 | ||||||
| Temperatura de armazenamento ((°C) | -40 a 85 | ||||||
Como encomendar Fibra Óptica PLC Splitter
1Tipo de conector: SC / FC / LC / ST / E2000
2Tipo de modo: UPC e APC de modo único
3Diâmetro do cabo: 0,9 / 2,0 / 3,0 mm
4Tipo de embalagem: mini caixa de tubos de aço / ABS
5. contagem de fibras: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, etc)
|
|
