| Brand Name: | GEZHI |
| Número do modelo: | GZ-1x4S100X |
Descrição do produto:

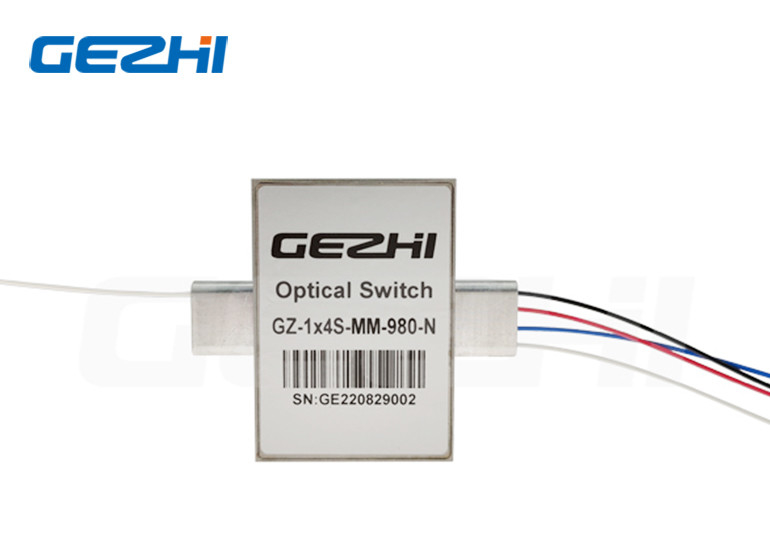

1x4S 105/125um Fibra Óptica Switch para Sensor de Fibra
1x4S Switch óptico
Este switch óptico 1x4S da GEZHI Photonics usa fibra de núcleo grande 105/125um. que suporta 780nm, 850nm, 980nm, 1060nm, 1310nm, 1550nm ou comprimento de onda personalizado.O 105/125um fibra 1x4 interruptores ópticos é com baixa perda de inserção, Alta estabilidade e confiabilidade e High Cross talk. Que são amplamente utilizados em médicos, sensores de fibra, pesquisa, laser e aeroespacial etc.
Características
◆ Perda de inserção baixa
◆Isolamento de alto canal
◆ Alta estabilidade, alta confiabilidade
◆Fermado ou não fechado
Parâmetros técnicos
|
Parâmetros |
GZ-1x4S | |
| Comprimento de onda operacional | nm | 780, 980, 1060, 1310,1550 etc. |
| Perda de inserção | dB | ≤ 1.5 |
| Perda dependente do comprimento de onda | dB | ≤ 0.40 |
| Perda dependente da polarização | dB | ≤ 0.05 |
| Perda dependente da temperatura | dB | ≤ 0.20 |
| Perda de retorno | dB | SM≥50 MM≥30 |
| Conversas cruzadas | dB | SM≥55 MM≥35 |
| Tempo de comutação | ms | ≤ 8 |
| Repetitividade | dB | ≤ ± 0.02 |
| Durabilidade | vezes | ≥107 |
| Tensão de funcionamento | V | 3 ou 5 |
| Tipo de interruptor | Não fechado/fechado | |
| Temperatura de funcionamento | °C | -20~+70 |
| Temperatura de armazenamento | °C | -40~+85 |
| Potência óptica | MW | 500, 1000, 2000, 5000, 10000 etc. |
| Dimensão | mm | 52.7.0L × 37.2W × 10.0H |
Rota óptica
Dimensão
Informações de encomenda
| GZ | Modo | Comprimento de onda | Tipo de tensão | Modelo de controlo | Força de trabalho | Tipo de fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| 1x4S |
S=SM M=MM |
780=780nm 85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm 980=980nm 1060=1060nm S=Especificar |
3=3V 5=5V |
L=Lançamento N=Não acoplamento |
N=500 MW 1=1W 2=2W 5=5W 10=10W S=Especificar |
5=50/125 6 = 62,5/125 9=9/125 1=105/125 S=Especificar |
25=250um 90=900um 20=2,0 mm S=Especificar |
05=0,5m 10=1,0m S=Especificar |
00=Nenhum FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC S=Especificar |
Perguntas frequentes
Vídeo
|
|
