| Brand Name: | GEZHI |
| Número do modelo: | GZ-FWDM |
Descrição do produto:

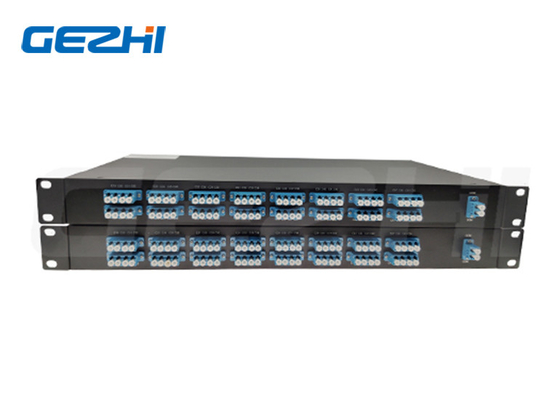

Multiplexador multicanal de filtro DWDM Mux Demux 40CH com montagem de rack 1RU de 19"
O DWDM 40CH com interface de adaptador óptico LC/UPC. 1RU 19 "standalone rack packing Mux + Demux dentro. canal ITU 21-59.O 1x40 Filter DWDM Mux Demux é um produto autônomo de 40 canais em um quadro compacto de 1RU que é capaz de multiplexação por divisão de comprimento de onda densa (DWDM) e demultiplexaçãoCom a sua densa relação sinal/fibra, o 40CH Filter DWDM mux demux é ideal para o transporte de longa distância de sinais de fibra óptica.Usá-lo para multiplexar e transportar um grande número de sinais de vários formatos em toda uma fibra dupla.
Características
◆Isolamento de alto canal
◆Com base em filtro de película fina
◆Pérdida dependente de baixa polarização
◆Capacidade de multiplexer e demultiplexer num único quadro
Aplicações
◆Sistemas WDM densos
◆ Acesso / Redes Empresariais
◆CATV Links de fibra óptica
◆Redes de metrô
Parâmetros técnicos
| Parâmetro | Especificações | Unidade | Comentário | ||
| Min. | Max. | ||||
| Canal de entrada | 1 | ||||
| Canal de saída | 48 | 32,40. 44. 48 canais disponíveis | |||
| Espaçamento entre canais | 100 | GHz | |||
| Banda de passagem de referência | - Doze.5 | 12.5 | GHz | ||
| Precisão de comprimento de onda | - 50 | 50 | pm | Relativo à rede da UIT | |
| Largura de banda de 1 dB |
0.2 ((G) 0,4 ((F) |
nm |
Gassão ou tipo de capota plana
|
||
| Largura de banda de 3 dB |
0.4 ((G) 0,6 ((F) |
nm | |||
| I.L. | 4.5 | dB | Pior caso na banda de passagem da UIT | ||
| I.L. UNI. | 1 | dB | |||
| Ripple | 0.7 | dB | Variação da perda na banda de passagem da UIT | ||
| PDL | 0.5 | dB | Valor máximo na banda de passagem da UIT | ||
| Transmissão acoplada | 25 | dB | Pior caso na banda de passagem da UIT | ||
| Transmissão transversal não adjacente | 30 | dB | Pior caso na banda de passagem da UIT | ||
| Interferência total | 22 | dB | Interferência cruzada acumulada de todos os outros canais | ||
| Perda de retorno | 40 | dB | |||
| Potência óptica máxima contínua | 250 | mW | Potência óptica de entrada máxima | ||
| Dispersão cromática (CD) | - 20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
Desenho mecânico
O tamanho da embalagem é 120 mm X 70 mm X 10 mm para Mux/ Demux.
