| Brand Name: | GEZHI |
| Número do modelo: | GZ-WM100x |
Descrição do produto:

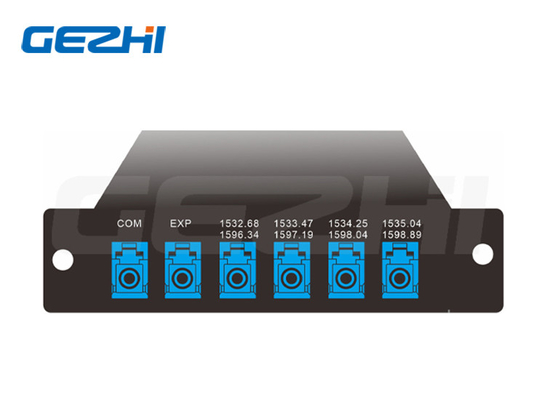

Multiplexador de comprimento de onda de 4 ou 8 portas WM1 NG-PON2 para sistema PON
NG-PON2 (também conhecido como TWDM-PON), é um padrão de rede de telecomunicações para uma rede óptica passiva (PON).que correspondem a velocidades simétricas de até 10 Gbit/s a montante/a jusante disponíveis em cada assinante.
A GEZHI Photonics fornece módulos WM1 e CEx que se adequam aos requisitos NG-PON2.Combina e separa a transmissão bidirecional DWDM de banda C e L.
Características
◆ Baixa perda de inserção
◆Isolamento do canal alto
◆Excelente ambiente
Aplicações
◆SISTEMA WDM
◆SISTEMA PON
◆Redes de acesso FTTH
Parâmetros técnicos
| Parâmetro | Unidade | Valor |
| Centro de onda décimo | Portão 1 | 1532.68 / 1596.34 |
| Porto 2 | 1533.47 / 1597.18 | |
| Portão 3 | 1534.25 / 1598.04 | |
| Portão 4 | 1535.04 / 1598.89 | |
| Banda de passagem | nm | ± 0.12 |
| Perda de inserção | dB | ≤ 2.0 |
| Ripple | dB | ≤ 0.4 |
| Isolamento | dB | Canal adjacente ≥ 30 |
| dB | Canal não adjacente ≥ 36 | |
| dB | Melhoria do canal ≥ 11 | |
| Directividade | dB | ≥ 55 |
| Perda de retorno | dB | ≥ 50 |
| Perda dependente da polarização | dB | ≤ 0.3 |
| Dispersão do modo de polarização | ps | ≤ 0.2 |
| Temperatura de funcionamento | °C | -5~+75 |
| Temperatura de armazenamento | °C | -40~+85 |
Observação: Especificações personalizadas estão disponíveis.
As especificações acima incluem a perda de conectores.
Diagrama do Multiplexador de comprimento de onda WM1
Informações de encomenda
| Modelo | Canal | Configuração | Tipo de embalagem | Tipo de cabo | Comprimento da fibra | Conector |
|
WM1 S=Especificar |
04=4 canal 08=8Canal S=Especificar |
M=Mux D=Demux A=Mux+Demux |
A0 = caixa ABS 80x60x12 mm A1 = caixa ABS 100x80x10mm A2 = caixa ABS 120x80x18mm A3 = caixa ABS 140x115x15mm L1=LGX 129*29*130 mm L2=LGX inserido no rack de 2 ranhuras L4=LGX inserido num rack de 4 ranhuras R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack S=Especificar |
00=Nenhum 09=900um tubo solto |
00=Nenhum 05=0,5m 10=1,0m |
00 = nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar |
Perguntas frequentes
|
|
