| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-1x1-13/15AA |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

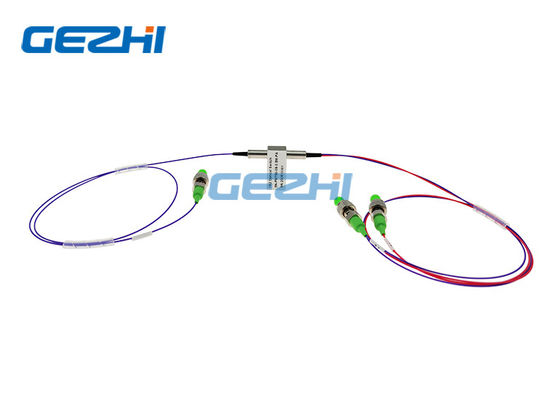

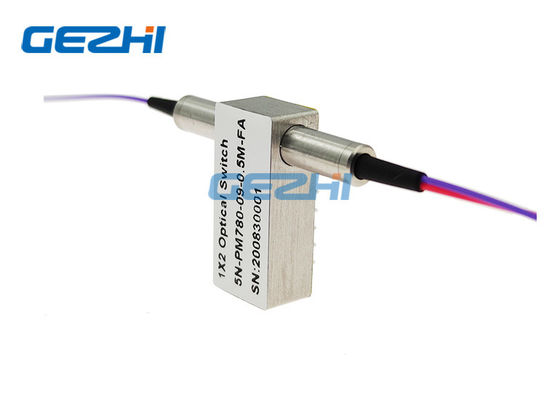

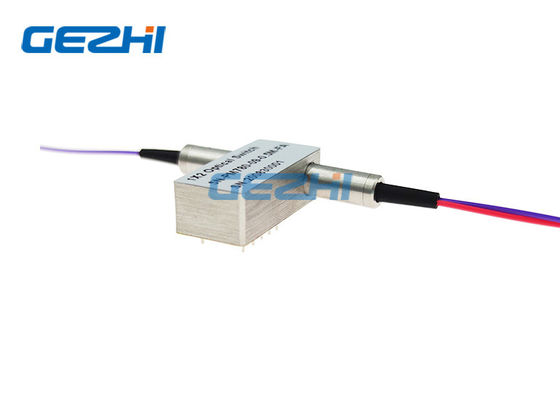

1*2 850/1260 nm Módulo de comutação de fibra óptica mecânica
1x2 Comutadores Ópticos
Este interruptor óptico é configurado por tipo 1x2 com três fibras e dois estados queConecta canais ópticos redirecionando um sinal óptico de entrada para uma fibra de saída selecionada.Isto está a usar uma configuração opto-mecânica exclusiva e activado através de um sinal de controlo elétricoO switch mecânico de fibra óptica GEZHI 1x2 oferece uma confiabilidade ultra-alta e uma velocidade de comutação rápida, bem como um desempenho bidirecional.O 1x2 mecânico Fibra Óptica Switch são verdadeiras soluções de comutação para aplicações de rede óptica.
|
Características Fecho à prova de falha
Baixo custo incomparável
Baixa distorção óptica Percurso óptico sem epoxi
Alta confiabilidade
|
Aplicações Bloqueio do canal Configurabilidade de adição/descasque
Monitorização do sistema
Instrumentação
|
Especificações
| Parâmetros | Especificações | Unidade |
| Comprimento de onda operacional | 1260~1620 (SM) | nm |
| Perda de inserção | ≤ 1.0 | dB |
| Perda dependente do comprimento de onda | ≤ 0.25 | dB |
| Perda dependente da polarização | ≤ 0.05 | dB |
| Perda dependente da temperatura | ≤ 0.20 | dB |
| Perda de retorno | SM≥50 | dB |
| Conversas cruzadas | SM≥55 | dB |
| Tempo de comutação | ≤ 8 | ms |
| Repetitividade | ≤ ± 0.02 | dB |
| Durabilidade | ≥ 107 | vezes |
| Tensão de funcionamento | 3 ou 5 | V |
| Tipo de interruptor | Não fechado/fechado | |
| Temperatura de funcionamento | -20~+70 | °C |
| Temperatura de armazenamento | -40~+85 | °C |
| Potência óptica | ≤ 500 | mW |
| Dimensão | 27.0L × 12,5W × 8,4H | mm |

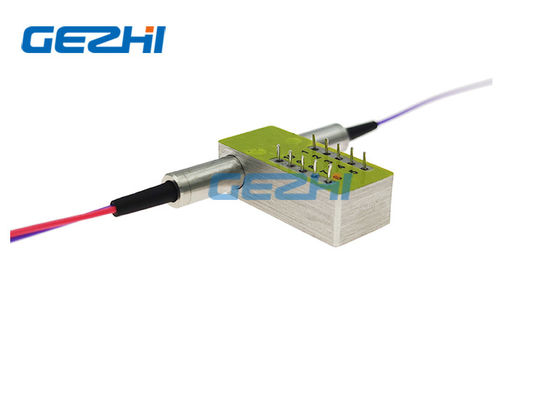

Pins
| Tipo | Rota óptica | Motor elétrico | Sensor de estado | ||||||
| 1 × 2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Não-abreviação | CUT | - Não. | - Não. | - Não. | - Não. | Fecha. | Aberto | Aberto | Fecha. |
| P1-P2 | V+ | - Não. | - Não. | GND | Aberto | Fecha. | Fecha. | Aberto | |
| Embraiagem | CUT | - Não. | - Não. | GND | - Não. | Fecha. | Aberto | Aberto | Fecha. |
| P1-P2 | V+ | GND | - Não. | - Não. | Aberto | Fecha. | Fecha. | Aberto | |
Informações de encomenda
GZ-1×2-13/15
| Modo | Comprimento de onda | Tipo de tensão | Modelo de controlo | Tipo de fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X = Outros |
3=3V 5=5V |
L=Lançamento N=Não acoplamento |
5=50/125 6 = 62,5/125 9=9/125 X = Outros |
25=250um 90=900um 20=2,0 mm 30 = 3,0 mm X = Outros |
1=1m 2=1,5m X = Outros |
0=Nenhum X = Outros |
