Detalhes do produto:
Condições de Pagamento e Envio:
|
| Utilização: | FTTH FTTA FTTX | Rede: | 4G |
|---|---|---|---|
| Nome do produto: | 62.5/125um 650nm divisor de fibra óptica | Núcleo da fibra: | 62.5um |
| Dímetro de revestimento de fibras: | 125um | Tipo de conector: | SC FC LC ST MU etc. ou sem |
| Estilo do pacote: | CAIXA DO ABS | ||
| Realçar: | FTTX divisor de fibras multimodo,Divididor de fibras multimodo de 650 nm,Divisor multimodo FTTX |
||

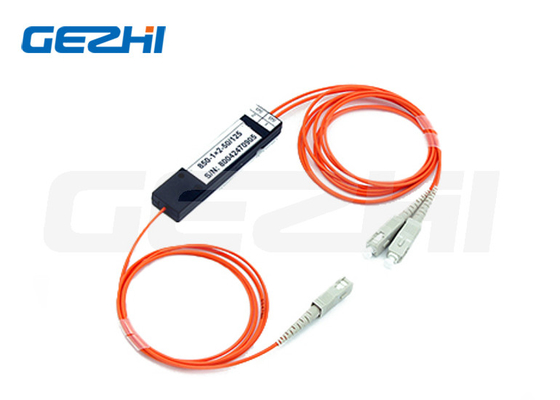

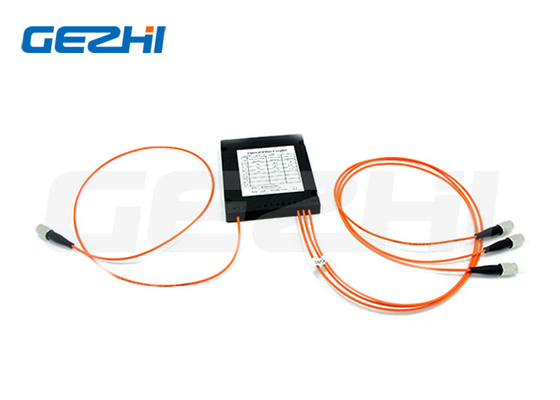

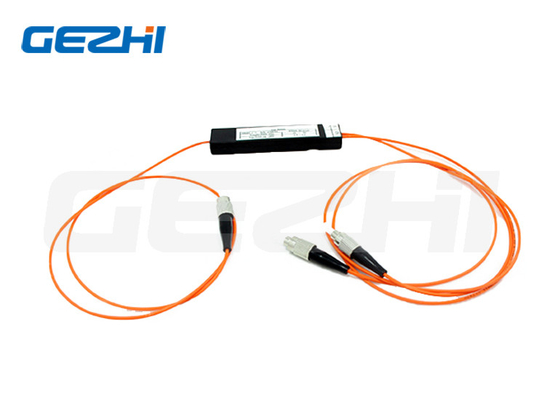

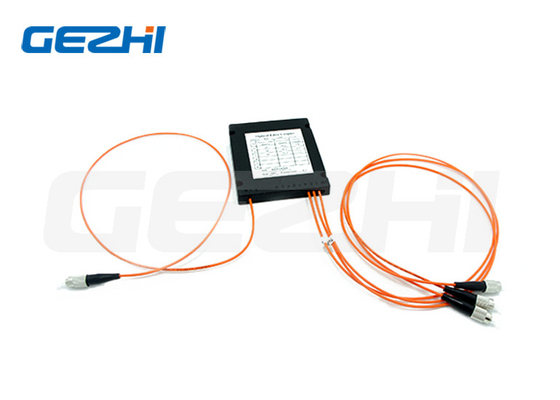

Fábrica Multimodo MM 62.5/125um 650nm 50/50 acoplador divisor de fibra óptica
Descrição do produto
O acoplador Fused Biconic Taper (FBT), também denominado splitter FBT, baseado na tecnologia tradicional, consiste em agrupar duas ou mais fibras ópticas,e, em seguida, puxar o cone máquina derretimento de derretimento, e monitoramento em tempo real da mudança da relação, requisitos de relação espectral após o alongamento de fusão, um lado retém uma única fibra (o resto do corte) como entrada,A outra extremidade é uma saída multicanal.
Como um dos componentes chave das redes GPON FTTx, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossOs acopladores FBT são concebidos para a divisão de potência e a captação de equipamentos de telecomunicações, redes CATV e equipamentos de ensaio.
Especificações
| Parâmetro | Acopladores de fibras multimodo padrão | |
| Relação de acoplamento ((%) | 50/50. | |
| Grau | Grau P | Um grau |
| Perdas excessivas (típicas) (dB) | 0.7 | 1.0 |
| Perda de inserção máxima (dB) | 4.2 | 4.5 |
| Uniformidade (max.) | 0.6 | 0.8 |
| Directividade (min.) (dB) | 35 | |
| Comprimento de onda de operação ((nm) | 800 a 1600 | |
| Comprimento de onda central (nm) | 850 ou 1310 ou 1550 | |
| Temperatura de funcionamento ((°C) | -20~+85 | |
| Tipo de fibra | Corning multimodo 50/125, 62.5/125 | |
| Duração da cauda de porco de fibra ((m) | 1 m ou comprimento sob medida | |
| Configuração de porta | 1 × 2 ou 2 × 2 | |
| Dimensões (mm) | Pacote D, E, G | |
Gráfico de conversão do rácio de acoplamento/perda de inserção
| Relação de acoplamento | Perda de inserção | |
| Relação de acoplamento ((%) | Grau Premium | Um grau |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
* Medido na condição de modo estável com fonte de luz LED.
Dimensões do pacote e estilo de rabo de porco
| Estilo Pigtail: | |
| Pacote D,E: | Fibras nuas de 250um |
| Pacote F | Fibra nua de 250 mm ou tubo solto de 900 mm |
| Pacote G, H, I, J: | Cabos de 2 mm, 3 mm ou tubos soltos de 900 mm |
O quadro da relação entre perda de inserção e comprimento de onda, temperatura
Características
1. Baixo excesso de perda
2Divisão uniforme de poder.
3- Pacote robusto Excelente.
4Estabilidade ambiental e mecânica
Aplicações
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Redes ópticas passivas (PON)
3.Redes de Área Local (LAN)
4.CATV Sistemas de Amplificação,
5Sistema de monitorização
