| Brand Name: | GEZHI or OEM |
| Número do modelo: | Acoplador FBT de fibra de aço tipo tubo SM |
| MOQ: | 1pc |
| preço: | Negociável |

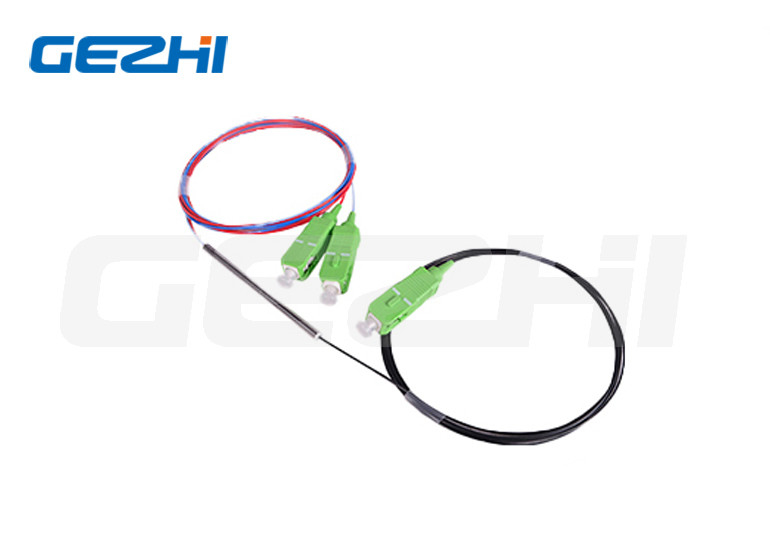

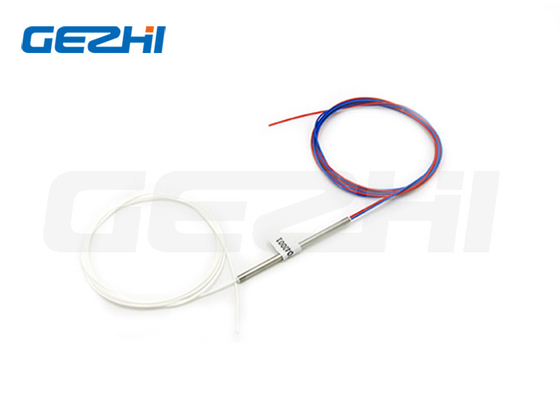

0.9mm tubo single-mode multimode 1x2 1x3 acoplador de fibra fundida FBT divisor de fibra óptica
Descrição do produto
O acoplador FBT de modo único 1X2 2X2 da GEZHI Photonics oferece perdas de inserção muito baixas,Baixa dependência de polarização e excelente estabilidade ambiental Relação de acoplamento precisa de 50/50 a 1/99 e fibra tipo 250um fibra nuaAs fibras de tubo solto de 3 mm e 900um estão disponíveis com uma uniformidade muito apertada.Os componentes de acoplamento padrão de modo único e de acoplamento de banda larga encontram ampla aplicação para desempenhar funções de divisão de potência e de monitorização em todos os tipos de comunicações ópticas..
Especificações
Gráfico de conversão do rácio de acoplamento/perda de inserção
| Relação de acoplamento | Perda de inserção | |
| Nível de qualidade | Grau P | Um grau |
| 40/60 | 4.4/2.5 | 4.6/2.8 |
| 30/70 | 5.6/1.8 | 6.0/2.0 |
| 20/80 | 7.4/1.1 | 7.7/1.3 |
| 10/90 | 10.8/0.6 | 11.6/0.8 |
| 5/95 | 14.2/0.4 | 14.6/0.5 |
| 2/98 (em inglês) | 18.5/0.2 | 19.0/0.3 |
| 1/99 | 21.0/0.2 | 21.5/0.3 |
* Medido na condição de modo estável com fonte de luz LED.
Dimensões do pacote e estilo de rabo de porco
| Dimensões da embalagem: | |
| Pacote D: | Tubos de aço inoxidável de 3 mm x 45 mm |
| Pacote E: | Tubos de aço inoxidável de 3 mm x 54 mm |
| Pacote F: | Tubos de aço inoxidável de 3 mm x 60 mm |
| Embalagem G: | Cassete ABS de 10 mm x 20 mm x 90 mm |
| Embalagem H: | Cassete ABS de 10 mm x 80 mm x 100 mm |
| Pacote I: | Cassete ABS de 18 mm x 80 mm x 120 mm |
| Pacote J: | Cassete ABS de 18 mm x 115 mm x 140 mm |
| Estilo Pigtail: | |
| Pacote D,E: | Fibras nuas de 250um |
| Pacote F | Fibra nua de 250 mm ou tubo solto de 900 mm |
| Pacote G, H, I, J: | Cabos de 2 mm, 3 mm ou tubos soltos de 900 mm |
O quadro da relação entre perda de inserção e comprimento de onda, temperatura
Características
1. Baixa perda de inserção
2Perda dependente de baixa polarização
3.Perdas de alto rendimento opcionais
4. Split Ratio 20/80, 40/60. (50/50 por defeito.)
5.Compacto para pequenas áreas de aplicação, como em bandejas de fechamento ou de emplaçamento
6.Temperatura de funcionamento e comprimento de onda
7Excelente estabilidade ambiental e mecânica
Aplicações
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Redes ópticas passivas (PON)
3.Redes de Área Local (LAN)
4.CATV Sistemas de Amplificação,
5Sistema de monitorização
|
|
