| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-Circulador |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

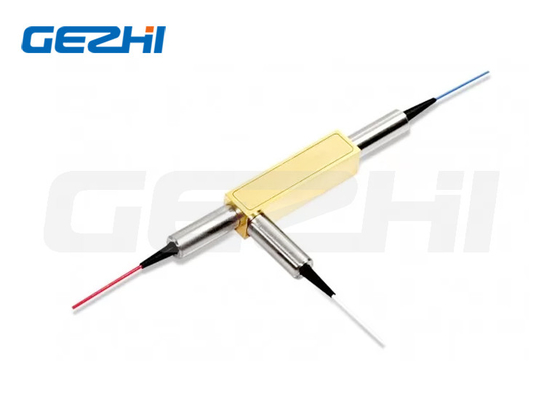

1064nm Fibra Óptica Circuladora Fibra Óptica Partes Modo Único Com FC APC Conector
Descrição do circulante de fibra óptica
Um circulador óptico é um dispositivo de três portas que permite que a luz viaje apenas em uma direção.
Um sinal que entra na porta 1 sairá da porta 2 com perda mínima, enquanto um sinal que entra na porta 2 sairá da porta 3 com perda mínima.e a luz que entra na porta 3 experimenta uma grande quantidade de perdas nas portas 2 e 1.
Circuladores ópticos são dispositivos não recíprocos, o que significa que quaisquer alterações nas propriedades da luz causadas pela passagem através do dispositivo não são revertidas por viajar na direção oposta.
Características do circulante de fibra óptica
1.Alto isolamento e alta perda de retorno
2. Baixa perda de inserção e PDL
3.Rota óptica livre de epoxi
Aplicações de circuítores de fibra óptica
1.Multiplexagem de adição e queda
2Sensores de fibras
3- Bombagem bidirecional.
4Sistemas bidirecionais de transmissão de sinal
5Dispositivos de compensação de dispersão cromática em linha de acoplamento
Especificações do circulante de fibra óptica
| Ponto | Unidade | Parâmetros | |||
| Comprimento de onda de funcionamento | nm | 1064 | |||
| Largura de banda | nm | ± 5 | ± 10 | ± 20 | ± 30 |
| Isolamento | dB | ≥ 25 | ≥ 23 | ≥ 20 | ≥ 20 |
| Perda de inserção@banda, 23°C | dB | ≤ 2.1 | ≤ 2.6 | ≤ 3.2 | ≤ 3.8 |
| PDL | dB | ≤ 0.2 | |||
| Perda de retorno | dB | ≥ 50 | |||
| Conversas cruzadas | dB | ≥ 45 | |||
| PDL | dB | ≤ 01 | |||
| Potência óptica máxima | mW | ≤ 300 | |||
| Tipo de fibra | / | Olá 1060 | |||
| Temperatura de operação | 0C | 0 ~ 50 | |||
| Temperatura de armazenamento | 0C | -40 a 85 | |||
| Dimensão do pacote | mm | 34x8.4x8.4 ((P1) | |||
Nota:
Dimensão do circulador de fibra óptica ((mm)
Informações de encomenda
| Comprimento de onda | Largura de banda | Tipo de fibra | Comprimento da fibra | Tipo de conector |
| 1.1064nm 2- Outros |
1.± 5 nm 2.± 10 nm 3.± 20 nm 4.± 30 nm |
1Fibra de.250 μm 2Fibra de.900 μm 3. Outros |
1.0.5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3. Outros |
0- Sem conector. 1FC/UPC 2FC/APC 3- SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Outros |
|
|
