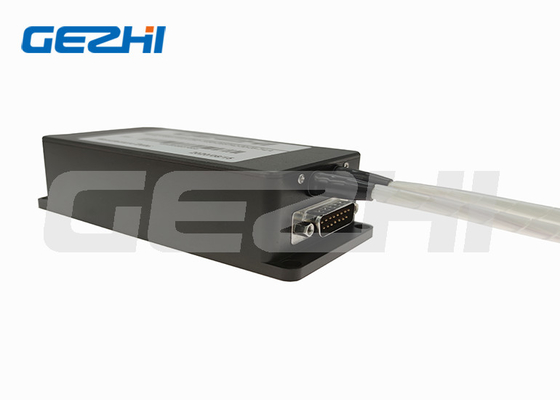

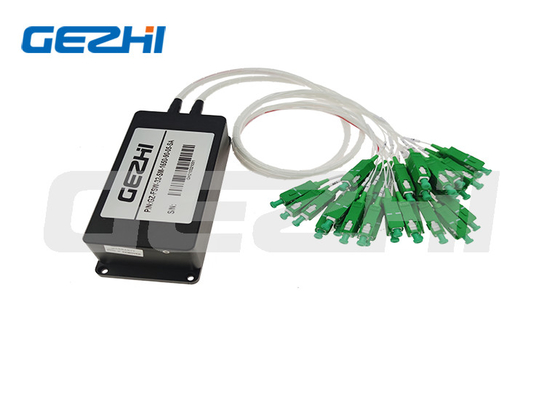

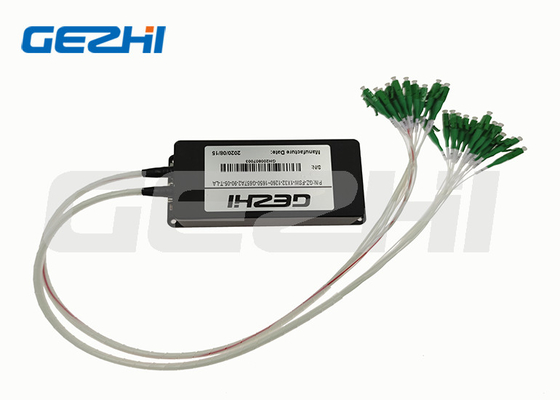

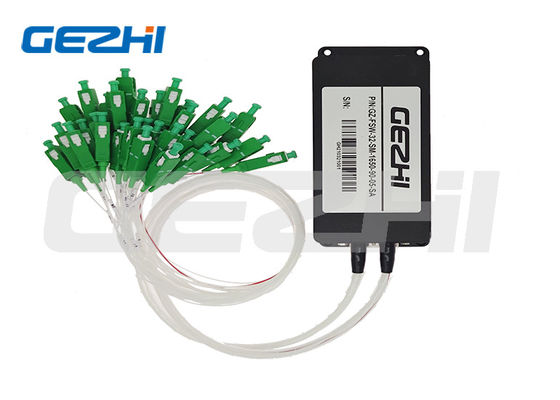

1x32 Multi Channel Fiber Optical Switch Mode único e Multimode Switch óptico

Name: 1x32 Multi Channel Fiber Optical Switch Mode único e Multimode Switch óptico
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: OSW-1x32
Price: Negociável USD
Availability: InStock

Brand Name:	Gezhi or OEM
Número do modelo:	OSW-1x32
MOQ:	1 peça
preço:	USD >= 1 pieces $25
Delivery Time:	7 dias
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Product Description

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Utilização:

Monitor de sistema

Rede:

TCP, IP, POE, GPRS, wifi

Comprimento de onda:

1260-1650nm

Tempo de garantia:

3 anos

Porto:

1x32

Voltagem:

5v ou 12V

Detalhes da embalagem:

caixa interna, caixa

Habilidade da fonte:

1000 partes/partes pelo dia

Destacar:

Interruptor de fibra óptica multi-canal

1x32 Interruptor de fibra óptica

Product Description

Descrição do produto

1x32 Multi-Channel Single mode e Multimode Optical Switch Switch de fibra óptica

Qualquer configuração 1xN, qualquer tipo de fibra, banda larga de comprimento de onda,1x32 Multi Channel optical switch é um tipo de equipamento de controle de caminho de luz, pode realizar multi-canal de fibra óptica de luz de caminho de comutação, em sistema de transmissão de fibra óptica,é utilizado para monitorização de fibras multicanalAlém disso, também é usado no sistema de teste de fibra óptica para fibra óptica e seu teste de componentes,Sistema de ensaio de cabos ao ar livre e de monitorização de sensores ópticos de várias portas.

Características

1. uma espécie de componente funcional, com a capacidade de mudar de rota óptica.

2. 1 portas de fibra de entrada e saída N que seletivamente transmite, redireciona,

3.ou bloqueia a energia óptica numa linha de transmissão de fibra óptica.

4. bidireccional e pode ser utilizado quer na direcção 1xN quer na direcção Nx1.

5. concebidos para utilização em redes de comunicações de fibra óptica e instrumentos de medição.

1x32 Multi Channel Fiber Optical Switch Mode único e Multimode Switch óptico 0

Especificações

Parâmetro	Unidade	1x4	1x8	1x12	1x16	1x24	1x32	1x64	1x128
Faixa de comprimento de onda	nm	1260~1650
Teste de comprimento de onda	nm	1310/1550
Perda de inserção (típica)	dB	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
Perda de inserção (máximo)	dB	≤ 0.8	≤ 0.8	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.2
Perda de retorno	dB	SM ≥ 50
Transmissão	dB	≤ 70
PDL	dB	≤ 0.05
WDL	dB	≤ 0.20
TDL	dB	≤ 0.20
Repetitividade	dB	≤ 0.02
Período de vida	vezes	>107
Tempo de mudança	ms	≤ 10 (canal adjacente)
Potência óptica	mW	≤ 500
Modo de controlo	/	TTL ou Personalizado
Temperatura de funcionamento	°C	-10~+55
Temperatura de armazenamento	°C	-40~+85
Tipo de módulo Dimensões	mm	135x64x32				135x60x37		184x78x66	184x156x66

Informações de encomenda OSW-XxX-X-XX-X-XX-XX-XX-XX

OSW

Modo

Comprimento de onda

Pacote

Tipo de fibra

Diâmetro da fibra

Comprimento da fibra

Conector

1x4

1x8

1x16

1x32

1x64

1x128

S=Especificidade

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

85/13=850/1300

13/15=1310/1550nm

S=Especificar

B=caixa de metal

S=Especificar

M5=50/125

M6 = 62,5/125

S9=9/125

S=Especificar

25=250um

09=900um

S=Especificar

05=0,5m

10=1,0m

S=Especificar

00=Nenhum

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=Especificar

Configurações do PIN

Conector macho DB-9 (1xN≤16) Comutador óptico

Conector masculino DB-9
Número do PIN.	I / O	Sinalização	Descrição
1	Input	D0	D0~ D3 é a seleção de canal Bit0~Bit3,D0 é baixo, D3 é alto
2	Input	D1
3	Input	D2
4	Input	D3
5	Input	Reinicialização	TTL, redefinição de baixo nível para canal 0, nível alto significa que os bits de seleção de canal são eficazes.
6	Fora!	Pronto.	TTL, Ready (High=Not ready, Low=Ready)
7	Fora!	ERROR	TTL, Erro OU Falha (Alto=Erro, Baixo=Nenhum erro)
8	Potência	GND	Terra
9	Potência	CCC	5Fornecimento de energia VDC de 0,0 ± 5% (máximo 500 mA)

Conector macho DB-15 (1xN≤128) Comutador óptico

Conector masculino DB-15
Número do PIN.	I / O	Sinalização	Descrição
2	Input	D0	D0~D5 é a seleção do canal Bit0~Bit4, D0 é baixo, D4 é alto
3	Input	D1
4	Input	D2
5	Input	D3
6	Input	D4
10	Input	D5
11	Input	Reinicialização	TTL, redefinição de baixo nível para canal 0, nível alto significa que os bits de seleção de canal são eficazes.
7	Fora!	Pronto.	TTL, Ready (High=Not ready, Low=Ready)
8	Fora!	ERROR	TTL, Erro OU Falha (Alto=Erro, Baixo=Nenhum erro)
1,9	Potência	GND	Terra
12	Potência	VCC1	5.0V±5% de potência do motor VDC (máximo 950mA)
15	Potência	VCC2	5.0V±5% VDC Potência do circuito de accionamento ((50mA)
13,14		NC	NC

Transportes marítimos

1x32 Multi Channel Fiber Optical Switch Mode único e Multimode Switch óptico 4

Q1:Posso pedir uma amostra? Qual é o seu MOQ?

A1: Encomenda de amostras é bem-vinda para testar e verificar a qualidade.MOQ, 1pcs amostra está disponível.Também são aceitáveis amostras misturadas.

Q2: Qual é o tempo de entrega?

R2: O tempo normal de entrega é de cerca de 1 semana,Para grandes quantidades e produtos especiais, verifique o tempo de entrega com o nosso representante de vendas.Mas temos estoque de alguns produtos.Podia enviar 1-3 dias após receber o pagamento.

P3:Quais são os termos de pagamento?

A3: Prazo de pagamento: T/T, Paypal,Western Union,Pagamento em dinheiro, Alibaba etc.

Q4: Qual é o seu tempo de garantia
A4: Garantia de 3 anos.

P5: Posso usar o nosso próprio logotipo, rótulo e embalagem?
A5: Sim, poderíamos fornecer serviço OEM que, de acordo com suas exigências, projetar produtos rótulo, logotipo, PN, SN, pacote.
