products details

Created with Pixso. Para casa Created with Pixso. produtos Created with Pixso.
Interruptores óticos da fibra
Created with Pixso. Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada

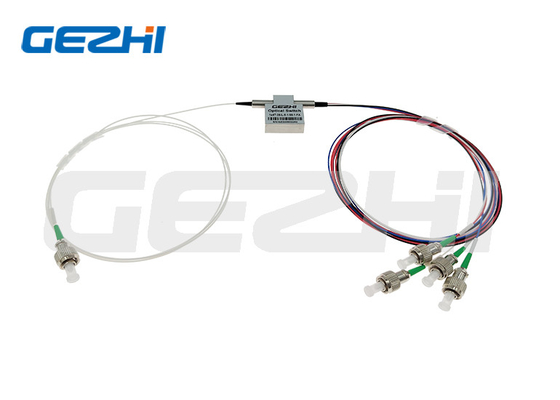

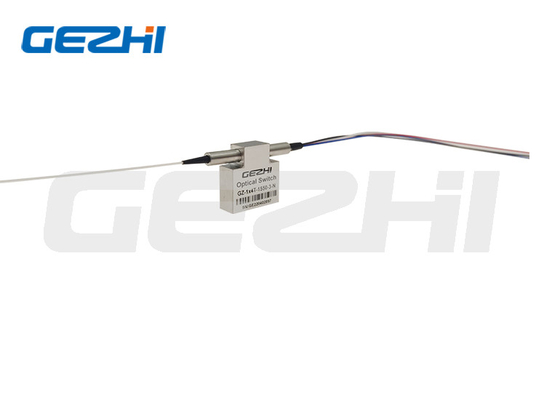

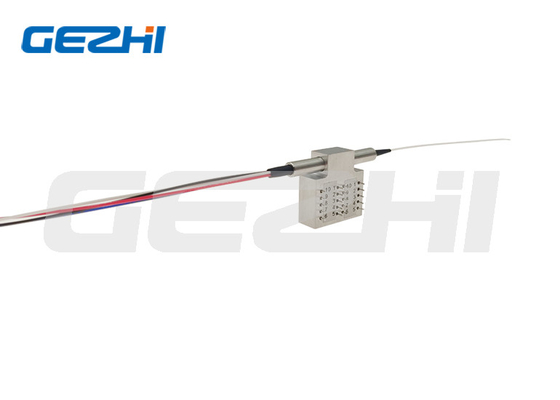

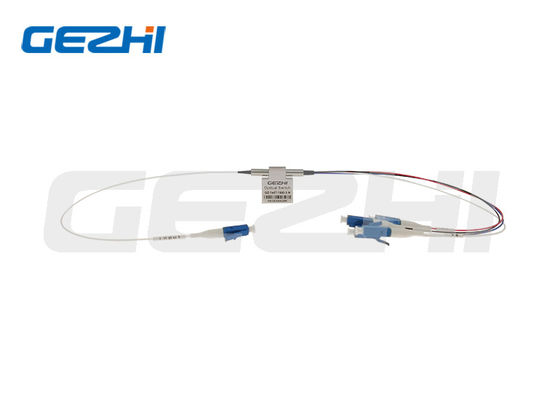

Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada
  • name
  • name
  • name
  • name

Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada

Brand Name: Gezhi or OEM
Número do modelo: 1x4T-SM-13/15-5AA
MOQ: 1 peça
preço: USD >= 1 pieces $89
Delivery Time: 7 dias
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Informações pormenorizadas
Product Description
Informações pormenorizadas
Lugar de origem:
China
Certificação:
CE RoHS,ISO9001
Aplicação:
OADM configurável
Conector de fibra:
LC/UPC, LC/APC, SC/UPC etc.
Tipo de controlo:
Travamento ou não travamento
Voltagem:
3V ou 5V
Porto:
1x4T
Comprimento de onda:
1260-1650nm
Detalhes da embalagem:
caixa interna, caixa
Habilidade da fonte:
1000 partes/partes pelo dia
Destacar:

Comutador óptico mecânico de 1550 nm

,

Interruptor óptico mecânico de baixa perda de inserção

,

Interruptor de fibra óptica LC/UPC

Product Description

Descrição do produto



                             Baixa perda de inserção 1x4 Tipo T Interruptor mecânico óptico Interruptor de fibra óptica



Este interruptor óptico mecânico 1x4 tem um sensor de posição elétrico integrado.Confiabilidade e baixa perda de inserção.

Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada 0Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada 1Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada 2Baixa Perda de inserção 1x4 Tipo T Interruptor Óptico Mecânico Interruptor de Fibra Óptica 1550nm Single-mode LC/UPC não trancada 3



Características



  • Baixa perda de inserção

  • Baixa distorção óptica

  • Alta confiabilidade

  • Percurso óptico sem epoxi

  • Aplicação

  • Bloqueio do canal

  • Monitorização do sistema

  • Configurabilidade de adição/descasque

  • Instrumentação

Desempenho

Direção elétrica



Tipo Estado Rota óptica Motor elétrico Sensor de estado
Relais 1 (Pin) Relais 2 (Pin) Relais 1 (Pin) Relais 2 (Pin)
1 5 6 10 1 5 6 10 2 a 3 3 a 4 7 a 8 8 a 9 2 a 3 3 a 4 7 a 8 8 a 9
1x4 A COM-P1 Negro - - GND V+ V+ GND - - fechado aberta aberta fechado aberta fechado - Não. aberta
Embraiagem B COM-P2 Vermelho V+ GND - - - - GND V+ aberta fechado fechado aberta fechado aberta aberta fechado
C COM-P3 Azul - - GND V+ - - GND V+ fechado aberta aberta fechado fechado aberta aberta fechado
D COM-P4 Branco V+ GND - - V+ GND - - aberta fechado fechado aberta aberta fechado fechado aberta
Não acoplado A COM-P1 Negro - - - - V+ - - GND fechado aberta aberta fechado aberta fechado fechado aberta
B COM-P2 Vermelho V+ - - GND - - - - aberta fechado fechado aberta fechado aberta aberta fechado
C COM-P3 Azul - - - - - - - - fechado aberta aberta fechado fechado aberta aberta fechado
D COM-P4 Branco V+ - - GND V+ - - GND aberta fechado fechado aberta aberta fechado fechado aberta

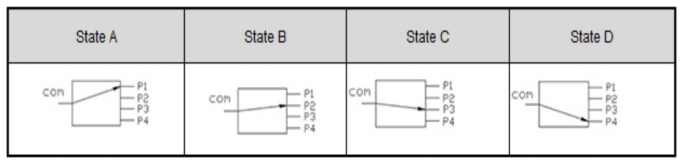

Estado da rota

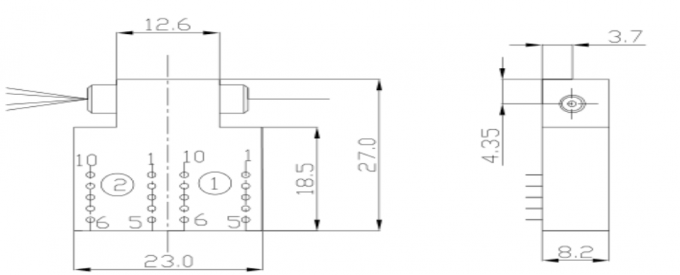

Dimensão




Interruptor tipo T 1x4 Unidade Tipico
Operação comprimento de onda nm 850 nm ou 1310/1490/1550 nm
Perda de inserção 1 dB < 0.8
Perda dependente do comprimento de onda dB < 0.2
Perda dependente da polarização dB < 0.2
Perda de retorno dB SM: > 55 MM: > 40
Conversas cruzadas dB SM: > 55 MM: > 40
Tempo de mudança ms Tipicamente: 4 Max:10
Repetitividade dB < ± 0.02
Durabilidade Ciclos > 10 milhões
Tipo de comutação   Acerramento / não-abrecimento
Gestão de potência óptica mW < 500 mW
Tensão de funcionamento VDC 3V ou 5V
Temperatura de funcionamento °C -5~+70
Temperatura de armazenamento °C -40~+85
Tipo de fibra / Fibras SM/MM
Dimensão do pacote mm 27L x 23W x 8,2H



Informações de encomenda



Tipo Comprimento de onda Modelo de controlo Voltagem Potência Tipo de fibra Diâmetro da fibra Comprimento da fibra Conector
14T=1x4

780=780nm

980=980nm

850=850nm

1310=1310nm

1550=1550nm

13/15=1310/1550nm

S=Especificar

L=Lançamento

N=Não-Latching

3=3V

5=5V

05=500 mW

01=1W

02=2W

05=5W

10=10W

S=Especificar

SM=SMF-28

M5= MM 50/125

M6=MM 62,5/125

S=Especificar

25=250um

09=900um

S=Especificar

05=0,5m

10 = 1m

15 = 1,5 m

S=Especificar

00=Nenhum

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

STP=ST/UPC

STA=ST/APC

LP=LC/UPC

LA=LC/APC

S=Especificar

Q1:Posso pedir uma amostra? Qual é o seu MOQ?

A1: Encomenda de amostras é bem-vinda para testar e verificar a qualidade.MOQ, 1pcs amostra está disponível.Também são aceitáveis amostras misturadas.
Q2: Qual é o tempo de entrega?
R2: O tempo normal de entrega é de cerca de 1 semana,Para grandes quantidades e produtos especiais, verifique o tempo de entrega com o nosso representante de vendas.Mas temos estoque de alguns produtos.Podia enviar 1-3 dias após receber o pagamento.
P3:Quais são os termos de pagamento?
A3: Prazo de pagamento: T/T, Paypal,Western Union,Pagamento em dinheiro, Alibaba etc.
Q4: Qual é o seu tempo de garantia
A4: Garantia de 3 anos.
P5: Posso usar o nosso próprio logotipo, rótulo e embalagem?
A5: Sim, poderíamos fornecer serviço OEM que, de acordo com suas exigências, projetar produtos rótulo, logotipo, PN, SN, pacote.



Etiquetas:

Travando o interruptor ótico

interruptores óticos da fibra 1550nm

interruptor de desvio da fibra 2x2
