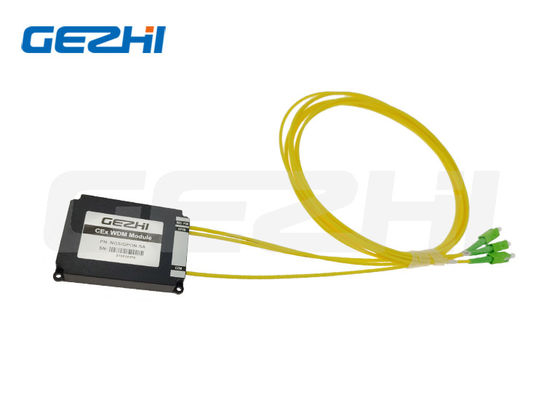

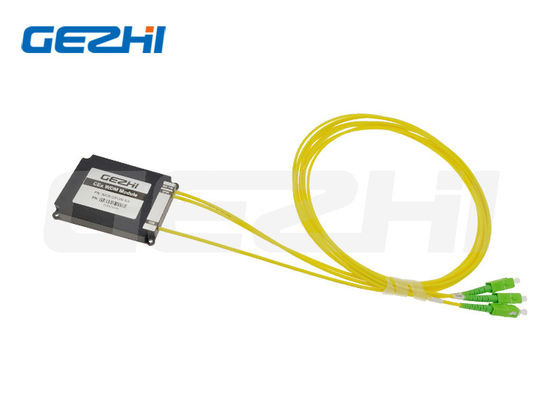

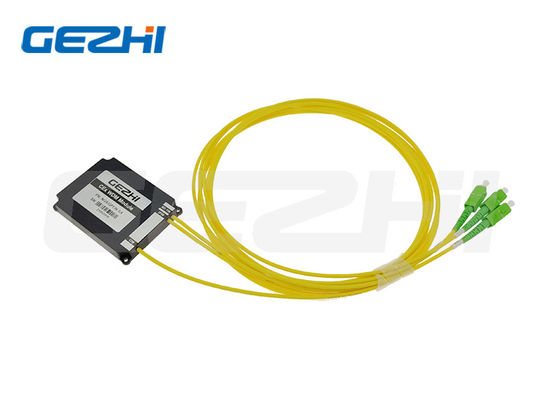

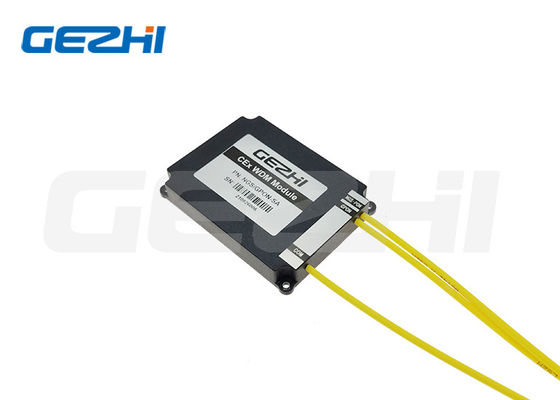

Módulo CEx WDM Compatível com RoHS com Baixa Perda de Inserção e Alto Isolamento de Canal para Redes NGS-PON GPON

Name: Módulo CEx WDM Compatível com RoHS com Baixa Perda de Inserção e Alto Isolamento de Canal para Redes NGS-PON GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 33.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	NGS/GPON-SA
MOQ:	1pc
preço:	US$17-US$49
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Nome do produto:

Módulo CEx WDM

PN:

NGS/GPON-SA

Conector:

SC/APC

Tipo de fibra:

Fibras ultra-correntes da Corning (G657.A1)

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000 PCS por mês

Destacar:

Módulo NGS-PON GPON CEx WDM1r

Módulo CEx WDM1r de redes ópticas de telecomunicações

Módulo WDM1r CEx compatível com a RoHS

Descrição do produto

Modulo CEx WDM1r compatível com a RoHS para redes ópticas NGS-PON GPON

O multiplexador xWDM/xPON do elemento de coexistência (CEx) é um único dispositivo WDM projetado para combinar os serviços FTTH G-PON atuais com as tecnologias XGS-PON e NG-PON2 de próxima geração.Esta solução versátil suporta comprimentos de onda de aprovisionamento adicionais, incluindo RF, ponto a ponto (PtP) e monitorização OTDR, totalmente compatíveis com a UIT-T G.984.5 padrões.

Os componentes de alta qualidade garantem uma estabilidade operacional excepcional em toda a gama espectral com um desempenho térmico perfeito.Nossa plataforma de produtos CEx flexível permite implementações PON personalizadas adaptadas às suas necessidades específicas e necessidades de custo-eficácia.

Características fundamentais

Baixa perda de inserção
Isolamento de alto canal
Compatível com a RoHS
Disponíveis funcionalidades personalizadas

Aplicações

Sistemas WDM
Sistemas PON
Redes de acesso FTTH
Redes de telecomunicações ópticas

Especificações de comprimento de onda do elemento de coexistência

Protocolo/Serviço	Faixa de comprimento de onda
Banda G-PON	1290~1330, 1480~1500nm
Banda XGS-PON	1260~1280, 1575~1580nm
Banda NG-PON2	1524~1544, 1596~1625nm
Banda de vídeo de RF	1540 ~ 1565 nm
Banda PtP WDM-PON	1610 ~ 1625 nm
Banda de monitorização OTDR	1640 ~ 1660 nm

Especificações técnicas do multiplexador CEx

Modelo CEx	Protocolo/Serviço	Faixa espectral	Perda máxima de inserção	Isolamento
CEx01	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
CEx01	NGA	1260-1280 e 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
CEx02	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
CEx03	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625nm	10,4 dB	≥ 16 dB
CEx04	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625nm	10,4 dB	≥ 25 dB
CEx05	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	Vídeo de RF	1540-1565 nm	10,4 dB	≥ 30 dB
CEx06	GPON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	Vídeo de RF	1540-1565 nm	10,7 dB	≥ 30 dB
	Monitor OTDR	1640-1660 nm	10,4 dB	≥ 30 dB
CEx07	G-PON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625nm	10,4 dB	≥ 25 dB
	Vídeo de RF	1540-1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	10,7 dB	≥ 30 dB
CEx08	G-PON	1290-1330 e 1480-1500 nm	00,8 dB	≥ 30 dB
	XGS-PON	1260-1280 e 1575-1580 nm	1.1 dB	≥ 30 dB
	NG-PON2	1524-1544 e 1596-1625nm	10,4 dB	≥ 25 dB
	Monitor OTDR	1640-1660 nm	10,7 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	2.0 dB	≥ 30 dB
	Vídeo de RF	1540-1565 nm	2.3 dB	≥ 30 dB

As especificações acima não incluem a perda de conectores.

Parâmetros técnicos adicionais

Parâmetro	Unidade	Valor
PDL	dB	≤ 0.2
Directividade	dB	≥ 50
Perda de retorno	dB	≥ 50
Temperatura de funcionamento	°C	-10~+70
Temperatura de armazenamento	°C	-40~+85
Potência óptica	mW	300
Tipo de fibra	/	Fibras ultra-correntes da Corning (G657.A1)

Informações de encomenda

Modelo	Configuração	Tipo de embalagem	Tipo de cabo	Comprimento da fibra	Conector
CEx01-CEx08, S=Especificar	1=1 unidade combinada, 2=2 unidade combinada, 3=3 unidade combinada, 4=4 unidade combinada, S=Especificar	A0=caixa ABS 80x60x12mm, A1=caixa ABS 100x80x10mm, A2=caixa ABS 120x80x18mm, A3=caixa ABS 140x115x15mm, L1=LGX 12929130mm, L2=LGX inserir em 2 ranhuras, L4=LGX inserir em 4 ranhuras, R1=19" 1 U Rack,R2=2 slot 19′′1U Rack, R4=4 slot 19′′1U Rack, X=Customizado	00=Nenhum, 09=900um tubo solto, 20=2,0mm, 30=3,0mm	00=Nenhum, 05=0,5m, 10=1,0m, 15=1,5m, S=Especificar	00=não, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=Especificar

Módulo CEx Multiplexador Pacote de caixa ABS

Pacote de montagem de rack do módulo do multiplexador CEx
