| Brand Name: | GEZHI or OEM |
| Número do modelo: | NGS/GPON-SA |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

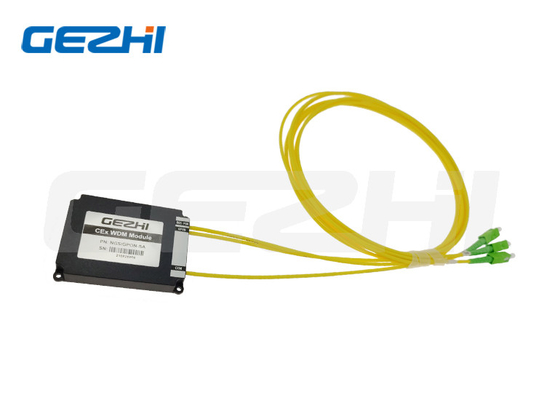

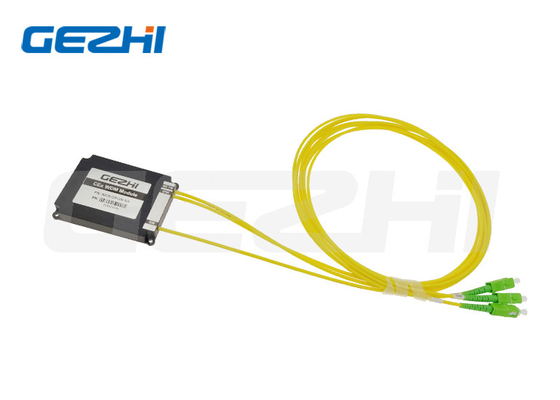

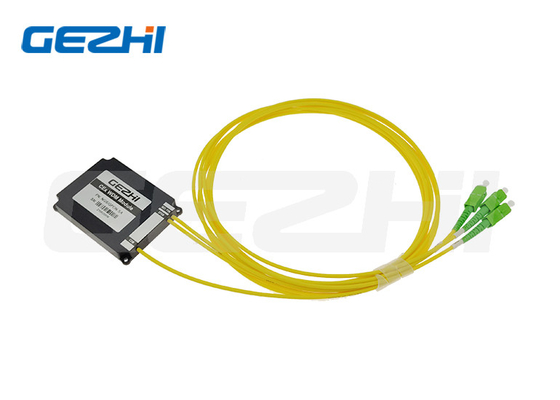

Modulo CEx WDM1r,NGS-PON GPON, compatível com a RoHS, para redes de telecomunicações ópticas
Descrição do produto
O elemento de coexistência (CEx) do multiplexador xWDM/xPON é um único dispositivo WDM para combinar os atuais serviços FTTH G-PON com as tecnologias emergentes XGS-PON e NG-PON2 de próxima geração.Os comprimentos de onda de aprovisionamento adicionais com o elemento de coexistência incluem RF, ponto a ponto (PtP) e monitoramento OTDR. É compatível com a UIT-T G.984.5.
Os componentes de alta qualidade garantem uma estabilidade operacional muito elevada dos multiplexadores xWDM/xPON em toda a gama espectral e uma estabilidade térmica perfeita. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedOs componentes ópticos de primeira qualidade e a conectividade de alta qualidade garantem um desempenho superior, a menor perda e uma fiabilidade robusta da rede.
|
Características Baixa perda de inserção Alto isolamento do canal Compatível com a RoHS Disponível com funcionalidades personalizadas |
Aplicações Sistemas WDM Sistema PON Redes de acesso FTTH Redes de telecomunicações ópticas |
Comprimento de onda do multiplexador Elemet (CEx) de coexistência
| Protocolo/Serviço | Comprimento de onda |
| Banda G-PON | 1290~1330, 1480~1500nm |
| Banda XGS-PON | 1260~1280, 1575~1580nm |
| Banda NG-PON2 | 1524~1544, 1596~1625 |
| Banda de vídeo de RF | 1540 ~ 1565 nm |
| Banda PtP WDM-PON | 1610 ~ 1625 nm |
| Banda de monitorização OTDR | 1640 - 1660 nm |
Especificações
| Multiplexador CEx | Protocolo/Serviço | Faixa espectral | Perda máxima de inserção | Isolamento |
| CEx01 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| NGA | 1260-1280 e 1572-1650 nm | 1.0 dB | ≥ 16 dB | |
| CEx02 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| CEx03 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625nm | 10,4 dB | ≥ 16 dB | |
| CEx04 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625nm | 10,4 dB | ≥ 25 dB | |
| CEx05 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Vídeo de RF | 1540-1565 nm | 10,4 dB | ≥ 30 dB | |
| CEx06 | GPON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Vídeo de RF | 1540-1565 nm | 10,7 dB | ≥ 30 dB | |
| Monitor OTDR | 1640-1660 nm | 10,4 dB | ≥ 30 dB | |
| CEx07 | G-PON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625nm | 10,4 dB | ≥ 25 dB | |
| Vídeo de RF | 1540-1565 nm | 2.0 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 10,7 dB | ≥ 30 dB | |
| CEx08 | G-PON | 1290-1330 e 1480-1500 nm | 00,8 dB | ≥ 30 dB |
| XGS-PON | 1260-1280 e 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| NG-PON2 | 1524-1544 e 1596-1625nm | 10,4 dB | ≥ 25 dB | |
| Monitor OTDR | 1640-1660 nm | 10,7 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 2.0 dB | ≥ 30 dB | |
| Vídeo de RF | 1540-1565 nm | 2.3 dB | ≥ 30 dB |
Observação: Especificações personalizadas estão disponíveis.
As especificações acima não incluem a perda de conectores.
Outras especificações
| Parâmetro | Unidade | Valor |
| PDL | dB | ≤ 0.2 |
| Directividade | dB | ≥ 50 |
| Perda de retorno | dB | ≥ 50 |
| Temperatura de funcionamento | °C | -10~+70 |
| Temperatura de armazenamento | °C | -40~+85 |
| Potência óptica | mW | 300 |
| Tipo de fibra | / | Fibras ultra-correntes da Corning (G657.A1) |
Informações de encomenda
| Modelo | Configuração | Tipo de embalagem | Tipo de cabo | Comprimento da fibra | Conector |
|
CEx01 CEx02 CEx03 CEx04 CEx05 CEx06 CEx07 CEx08 S=Especificar |
Combinação 1=1 unidade Combinação de 2=2 unidades Combinação de 3=3 unidades Combinação de 4=4 unidades S=Especificar |
A0 = caixa ABS 80x60x12 mm A1 = caixa ABS 100x80x10mm A2 = caixa ABS 120x80x18mm A3 = caixa ABS 140x115x15mm L1=LGX 129*29*130 mm L2=LGX inserido no rack de 2 ranhuras L4=LGX inserido num rack de 4 ranhuras R1=19" 1 U Rack R2=2 slot 19′′1U Rack R4=4 slot 19′′1U Rack X = Personalizado
|
00=Nenhum 09=900um tubo solto |
00=Nenhum 05=0,5m 10=1,0m |
00 = nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar |

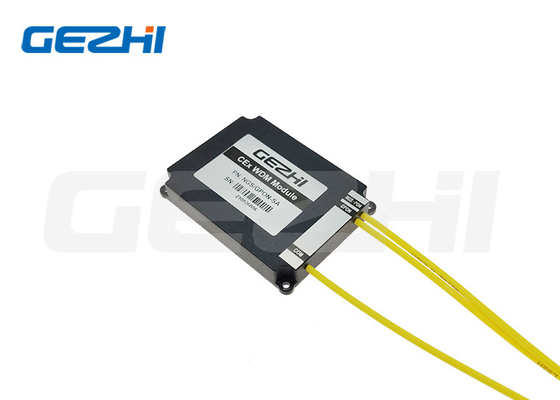

Módulo CEx Multiplexador Pacote de caixa ABS
Pacote de montagem de rack do módulo do multiplexador CEx
|
|
