| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-28-D1X2-U |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |
equipamento do interruptor ótico de 28*Dual 1x2 28 interruptores Opto-mecânicos dos pieaces 2x4
O GZ-28-D1X2-U de GEZHI consiste em 28 pieaces dos interruptores 1x2 óticos mecânicos duplos que comutam synchronously o trajeto ótico. O interruptor ótico é um dispositivo de controle leve do trajeto que jogue o papel de controlar o trajeto ótico e de converter o trajeto ótico. O interruptor de controle do trajeto leve dos interruptores óticos pode ser o botão 48 no controle do painel, igualmente pode com o RS de curto prazo - modo de uma comunicação de 232 portas de série ou uma comunicação remota dos ethernet RJ45 enviando um trajeto programa-controlado da luz do interruptor de controle do comando, estado do equipamento do trajeto leve pelo trajeto leve das mostras da luz verde e da luz vermelha.
Características
Baixa perda de inserção, interruptor rápido
botão do controle 28pcs independente, operação fácil
Cor dois diferente da exposição de diodo emissor de luz o estado ótico do trajeto
Gestão remota do controle RS232 e dos ethernet RJ45
Aplicações
Medida automática
Monitoração remota da rede ótica
FITL
Monitoração do cabo e sistema de manutenção
Especificação
| Parâmetros | Unidade | Indicadores |
| Tipo da unidade | GZ-28-D1X2-U | |
| Escala de comprimento de onda | nanômetro |
850±40 ou 1260~1650nm |
| Teste o comprimento de onda | nanômetro |
850nm ou 1310/1550nm |
| Perda de inserção | DB | Tipo. ≤1.0dB, DB Max.≤1.5 |
| Repetibilidade | DB | ≤ 0,02 |
| Perda do retorno | DB |
MM≥30 SM≥55 |
| Interferência | DB |
≥ 70 DA MANUTENÇÃO PROGRAMADA MM≥35 |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Poder ótico | mW | ≤ 500 |
| Tempo do interruptor | Senhora | Senhora ≤10 (canal adjacente) |
| Tipo da fibra | um | 9/125 |
| Conector | LC/UPC | |
| Porto da monitoração | RJ45 & RS-232 | |
|
Fonte de alimentação de trabalho |
V |
C.A.: 100~ 240 (50/60Hz) |
| Consumo de potência | W | < 10 |
| Temperatura de funcionamento | ℃ | -10 ~ 60 |
| Tamanho | milímetro | 270x190x135 |
equipamento do interruptor ótico de 28*Dual 1x2 28 interruptores Opto-mecânicos dos pieaces 2x4

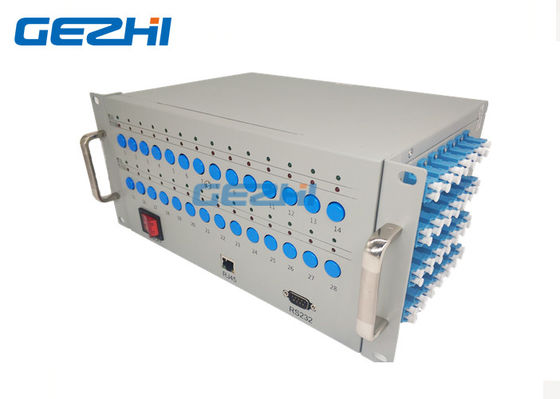

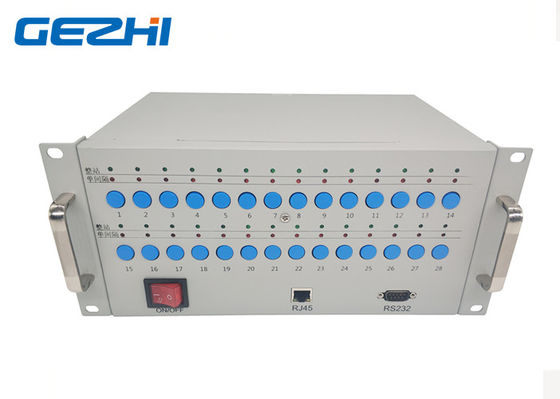

Painel frontal
◆ON/OFF: Interruptor de alimentação de AC-220V;
◆RJ45: Relação da gestão de rede das comunicações;
◆RS-232: Relação de série de Rs-, relação de comunicação RS232 de série para a informação de dados da monitoração do dispositivo.;
botões ◆1~28: o controle do botão do interruptor ótico de 28pieces D1x2
◆LED: Cor dois diferente da exposição de diodo emissor de luz o estado ótico do trajeto

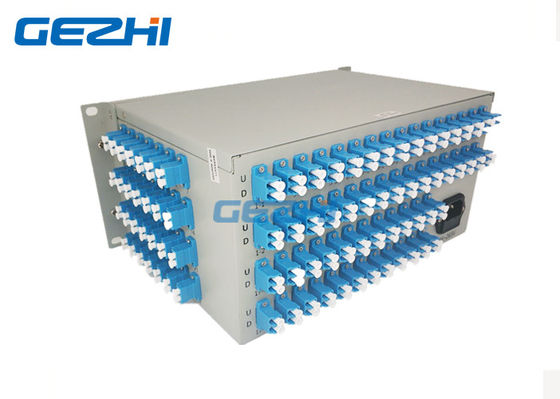

Painel lateral direito

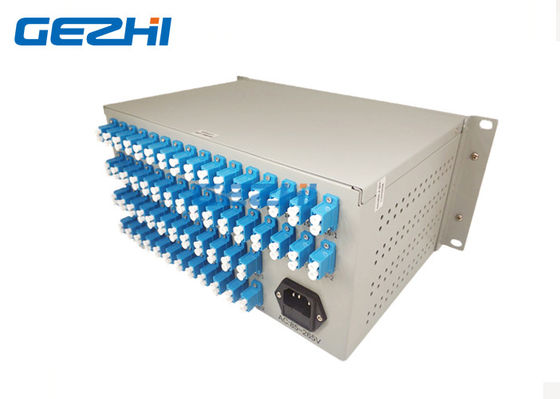

Painel traseiro
◆AC: 85~265V: Relação do poder de AC-220V
o ◆1~28éoportodeentrada, 1-1~28-1 e 1-2~28-2 output:
quando o poder do equipamento sobre inicialmente, o estado ótico do trajeto é 1~28 a 1-2~28-2 da fileira de U, 1~28 a 1-2~28-2 da fileira de D mostrarão o diodo emissor de luz da cor vermelha,
quando pressionado o verde do botão e da exposição, o estado ótico do trajeto é 1~28 a 1-1~28-1 da fileira de U, 1~28 a 1-1~28-1 da fileira de D.
Vídeo
|
|
