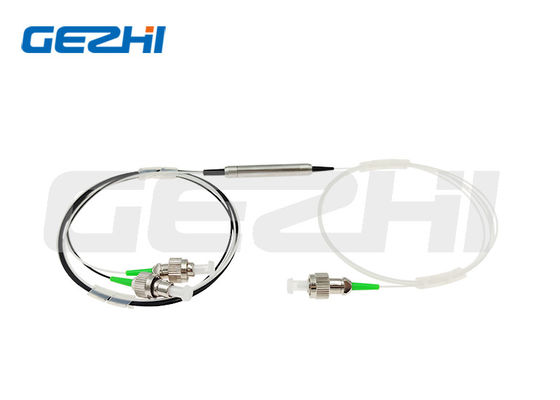

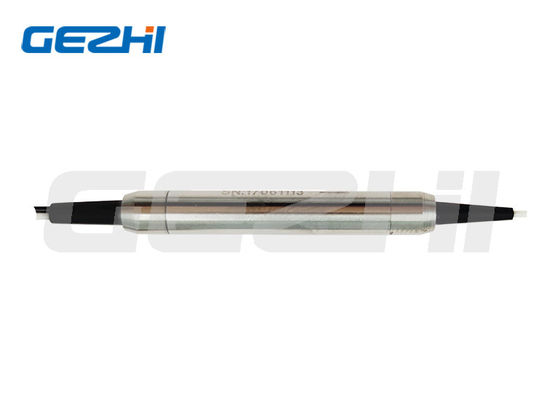

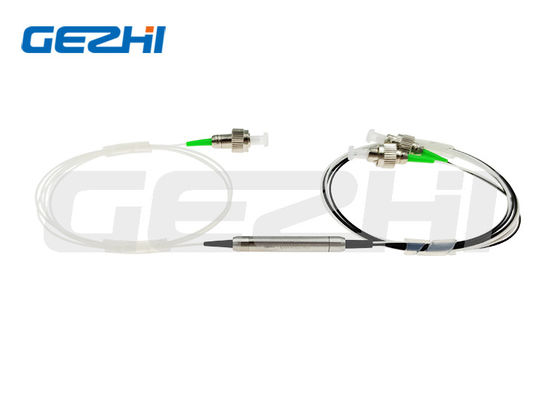

Circulador óptico de baixa perda de inserção de 3 portas com isolamento de alto canal e pacote compacto

Name: Circulador óptico de baixa perda de inserção de 3 portas com isolamento de alto canal e pacote compacto
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: circulador 3-port ótico
Price: 88.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	circulador 3-port ótico
MOQ:	1pc
preço:	US$59-US$118
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Portas:

3 portos

Tipo de conector:

Sc/fc/lc/st

Faixa de comprimento de onda:

1310±30 ou 1550±30 ou 1585±30

Isolamento:

≥50dB

Perda de retorno:

≥50dB

Dimensão do pacote:

Φ5,5xL50 ou Φ5,5xL63

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

Circulador ótico do conector de FC

Componentes passivos da fibra ótica

Circulador ótico de 3 portos

Descrição do produto

Módulo de fibra óptica de 3 portas com conector FC

Descrição do produto

Os circuladores ópticos da Gezhi têm muitas aplicações em circuitos ópticos e sistemas de comunicação óptica para redirecionar sinais ópticos bidirecionais para diferentes portas.

Um circulador óptico é um componente especial de fibra óptica que pode ser usado para separar sinais ópticos que viajam em direções opostas numa fibra óptica,de um comprimento de 80 mm ou mais, mas não superior a 50 mm,Um circulador óptico é um dispositivo de três portas concebido de modo a que a luz que entra em qualquer porta saia da porta seguinte.mas se parte da luz emitida é refletida de volta para o circulador, não sai da porta 1, mas sai da porta 3.

Aplicações
Multiplexagem por adição e queda

Sensores de fibras
Sistemas bidirecionais de transmissão de sinal
Bombagem bidireccional
Dispositivos de compensação de dispersão cromática em linha de acoplamento

Características
Baixa perda de inserção
Baixa PDL
Isolamento de alto canal
Pacote compacto
Alta fiabilidade e estabilidade
Eficaz em termos de custos

Especificações

Parâmetro		Grau P
Configuração		Porto 1 para Porto 2 para Porto 3
Longo de onda da operação (nm)		1310±30 ou 1550±30 ou 1585±30
Isolamento (dB)	Tipico	0.6
	Número máximo	0.8
Isolamento típico (dB)		≥ 50
Isolamento mínimo (dB)		≥ 40
Discussão cruzada (dB)		≥ 50
Perda dependente da polarização (dB)		< 0.15
Dispersão do modo de polarização		< 0.1
Perda de retorno (dB)		≥ 50
Potência de manuseio (mW)		500
Temperatura de funcionamento (°C)		-10~+75
Dimensão da embalagem (mm)		Φ5.5xL50 ou Φ5.5xL63

Diagrama de aplicação

Como mostra a imagem: Um Circulator está localizado em ambas as extremidades da fibra. Cada Circulator funciona para adicionar um sinal em uma direção enquanto remove o sinal no outro. Veja o exemplo à esquerda.

O circulador pode ser usado para enviar sinais ópticos através de uma única fibra em duas direções.

Circulador óptico de baixa perda de inserção de 3 portas com isolamento de alto canal e pacote compacto 0
