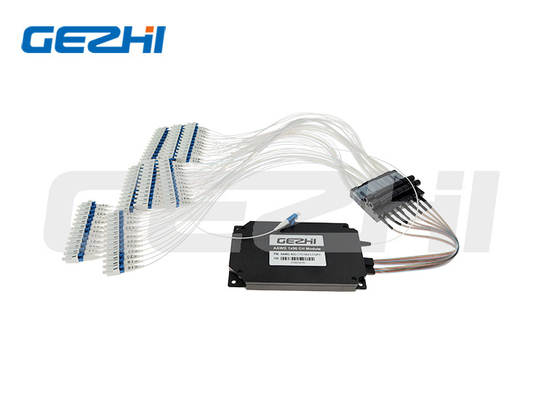

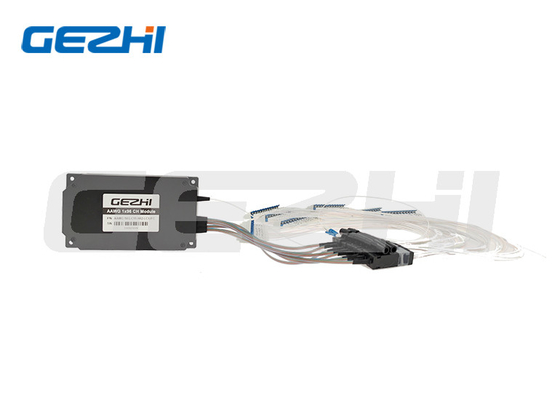

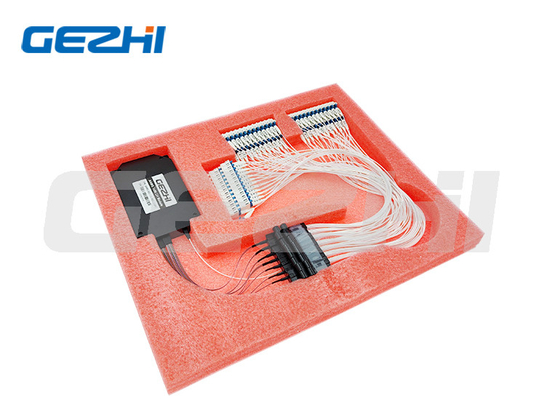

Modulo AAWG de 96 canais com espaçamento de canais de 50 GHz e projeto atérmico para redes DWDM

Name: Modulo AAWG de 96 canais com espaçamento de canais de 50 GHz e projeto atérmico para redes DWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 96 módulo de Demux do mux Calibre de diâmetro de fios DWDM do canal
Price: 543.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	96 módulo de Demux do mux Calibre de diâmetro de fios DWDM do canal
MOQ:	1pc
preço:	US$398-US$688
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Espaçamento entre canais:

50GHz

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

96 módulo do canal AAWG

Módulo da rede AAWG de DWDM

Descrição do produto

Módulo AAWG de 96 Canais, Grade de Ondas Guiadas Atermal para Rede DWDM

Módulo AAWG de 96 Canais, Grade de Ondas Guiadas Atermal para Rede DWDM

Visão Geral do Produto

Os módulos Atermal AWG (AAWG) oferecem desempenho equivalente aos AWG Térmicos (TAWG) padrão, mas não requerem energia elétrica para estabilização. Eles servem como substitutos diretos para Filtros de Filme Fino (módulos DWDM tipo Filtro) em aplicações onde a energia não está disponível, tornando-os ideais para aplicações externas operando de -30°C a +70°C em redes de acesso.

Os módulos Athermal AWG (AAWG) da Gezhi Photonics oferecem excelente desempenho óptico, alta confiabilidade, facilidade de manuseio de fibra e soluções de economia de energia em um pacote compacto.

Recursos

Baixo PDL
Baixa dispersão cromática
Baixa perda de inserção
Qualificado pela Telcordia GR-1221-Core
Funcionalidade MUX/DEMUX
Design Atermal, Energia Elétrica Não Necessária
Pacote Compacto
Número de Canais Múltiplos

Aplicações

Multiplexação óptica add/drop
Roteamento de comprimento de onda
Transmissão DWDM

Parâmetros Técnicos

Parâmetro	Unidade	Topo plano	Gaussiano	Topo plano	Gaussiano
Número de canais		16/32/40/48		80/88/96
Espaçamento de canal	Ghz	50	50
Frequência do canal	Thz	Banda azul=1528.773~1547.316	Banda C=1526.827~1564.679	Banda vermelha=1545.720~1564.679
Precisão do comprimento de onda	nm	±0.05	±0.05	±0.05	±0.05
Largura de banda de 1db	nm	>0.18	>0.12	>0.18	>0.12
Largura de banda de 3db	nm	>0.28	>0.20	>0.28	>0.20
Perda de inserção (banda passante)	dB	<4.5	<3.7	<5.5	<4.5
Crosstalk do canal adjacente	dB	>27	>27
Crosstalk do canal não adjacente	dB	>30	>30
Crosstalk total	dB	>24	>24
Uniformidade da perda de inserção	dB	<1.2	<1.5
Perda de polarização	dB	<0.5	<0.5	<0.5	<0.5
Perda de retorno	dB	>40
Dispersão	ps/nm	±10
Temperatura de operação	°C	-20~70
Tamanho (comprimento * largura * altura)	mm	1207012.3		1309011.3

Vantagem Comercial

Tecnologia:

Profissionalmente engajado na produção de embalagens de alta precisão de dispositivos ópticos por 10 anos
10 anos de experiência da equipe técnica
Possui tecnologia proprietária central
