C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32

C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32
C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32 C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32

Imagem Grande :  C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32

Detalhes do produto:
Lugar de origem: CHINA
Marca: GEZHI or OEM
Certificação: CE RoHS ,ISO9001
Número do modelo: 32CH-AAWG-MD
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1PC
Preço: negotiable
Detalhes da embalagem: Caixa de papel
Tempo de entrega: 5-8 dias do trabalho
Termos de pagamento: T/T, Western Union
Habilidade da fonte: 100000Channel pelo mês
Descrição de produto detalhada
Nome do produto: 100G AAWG Canal: Canal 32
Comprimento de onda: C19 a C50 Pacote: 1U autônomo 19" cremalheira
Característica: Baixa perda de inserção Aplicação: O WDM baseou ADM
Destacar:

módulo atérmico Calibre de diâmetro de fios 100G

,

32 canal AAWG

,

equipamento de 32CH AAWG



tipo Gaussian fibra dupla do equipamento de 100G AAWG DWDM



O tipo Gaussian fibra dupla do equipamento do 100G AAWG DWDM de Gezhi é um módulo ótico passivo high-density, de pequenas perdas e autônomo. É baseado no Calibre de diâmetro de fios atérmico com tecnologia monolítica Gaussian. O tipo Gaussian fibra dupla do equipamento de 100G AAWG DWDM oferece um ultra de pequenas perdas (máximo: 3.5dB) e solução alta do WDM do isolamento do canal para aplicações dos centros do acesso e de dados do metro. este tipo Gaussian facilidade dupla do equipamento de 100G AAWG DWDM da fibra da manipulação da fibra, da confiança a longo prazo e do isolamento excelente do canal em um 1U 19" Rackmount, que seja o dispositivo ideal para os sistemas que exigem o desempenho superior, o baixo custo e contagens altas do canal. O tipo Gaussian fibra dupla Mux incorporado + Demux do equipamento de 100G AAWG DWDM em uma unidade, trabalhando em duas fibras da rede.



Características

Aplicações

  • Isolamento alto do canal
  • Standalong 19" 1U Rackmount
  • Completamente passivo
  • Baixa perda de inserção
  • Redes do metro e do longo-curso
  • Tratamento dos sinais ótico
  • Roteamento seletivo do comprimento de onda
  • O WDM baseou ADM
  • Transmissão do WDM



equipamento de 32CH AAWG DWDM Mux+Demux

Informação pedindo

Calibre de diâmetro de fios X XX X XX X XX
  Afastamento de canal Número de canais Configuração primeiro canal Tipo do pacote Conector de In/Out
  1=100GHz

32=32Channel

Canal 40=40

Canal 44=44

Canal 48=48





Fibra de S=Single

Fibra de D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19” 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify































O módulo de DWDM AAWG (Grating posto atérmico do medidor de ondas) é um tipo do módulo passivo baseado na tecnologia do PLC (medidor de ondas planar), que não precisa a fonte de alimentação adicional ou o controle de temperatura; Comparado com os produtos tradicionais de TFF (filtro do filme fino), AAWG tem as vantagens da integração alta, da boa uniformidade, de baixo PMD e da baixa perda de inserção. AAWG pode fornecer uma variedade de canais, métodos de empacotamento e portos prolongados para que os clientes escolham; Presentemente, devido às características do multi-canal de AAWG, é amplamente utilizado na transmissão do sinal interurbano tal como o HOMEM, a rede de espinha dorsal e o centro de dados.



Especificação

Parâmetros Circunstâncias Especificações Unidades
Mínimo. Máximo.
Temperatura de funcionamento Funcionamento -5 65 OC
Umidade de funcionamento Funcionamento 5 95 %RH
Temperatura de armazenamento Non_Operating -40 +85 OC
Umidade do armazenamento Non_Operating 5 95 %RH
ESPECIFICAÇÃO ÓTICA CALIBRE DE DIÂMETRO DE FIOS AAWG GAUSSIAN
Parâmetros Circunstância Especs. Unidades
Minuto Tipo Máximo
Número de canais     2-1×32
Afastamento de canal do número 100GHz   100   Gigahertz
Cha. Comprimento de onda Center Frequência da UIT.   C – faixa   nanômetro
Passband de canal claro     ±0.1   nanômetro
Estabilidade do comprimento de onda Escala máxima do erro do comprimento de onda de todos os canais e temperaturas na polarização média.   ±0.05   nanômetro
-1 largura de banda do canal do DB do DB -1 Largura de banda do canal claro definida pela forma do passband. Para cada canal 0,24     nanômetro
-3 largura de banda do canal do DB do DB -3 Largura de banda do canal claro definida pela forma do passband. Para cada canal 0,43     nanômetro
Perda de inserção ótica na grade da UIT Definido como a transmissão mínima no comprimento de onda da UIT para todos os canais. Para cada canal, em todas as temperaturas e polarizações.   3,2 3,5 DB
Isolamento adjacente do canal Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais adjacentes. 30     DB
Não-adjacente, isolamento do canal Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais nonadjacent. 40     DB
Isolamento total do canal

Diferença cumulativa total da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT

de todos canais restantes, incluindo os canais adjacentes.

33     DB
Uniformidade da perda de inserção Escala máxima da variação da perda de inserção dentro da UIT através de todos os canais, polarizações e temperaturas.   0,8 1,0 DB
Ondinha da perda de inserção

Alguns máximos e alguns mínimos de perda ótica transversalmente

A UIT une-se, com exclusão dos pontos do limite, para cada canal em cada porto

  0,4 0,5 DB
Diretividade Relação do poder refletido fora de algum canal (a não ser o canal n) ao poder dentro do canal de entrada n 50     DB
Perda do retorno ótica Portos da entrada & de saída 40     DB
Perda dependente de PDLPolarization na faixa do canal claro Pior das hipóteses valor medido na faixa da UIT   0,3 0,5 DB
Dispersão do modo da polarização       0,5 picosegundo
Poder ótico máximo       23 dBm
Escala da monitoração do entrada/saída de MUXDEMUX   -35   +23 dBm

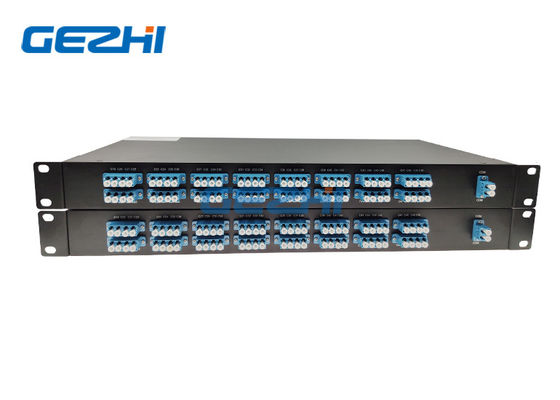

32 o Calibre de diâmetro de fios atérmico Gaussian DWDM dos canais 100Ghz Dual cremalheira da fibra montável

C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32 0

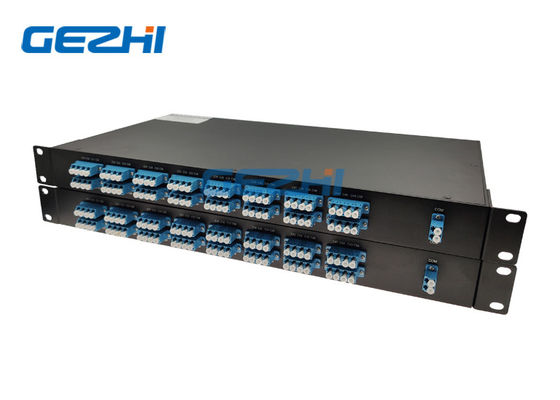

tipo Gaussian transmissão do equipamento de 100G AAWG DWDM sobre a fibra dupla

C50 canal duplo Gaussian 100G AAWG DWDM da fibra 32 1
