| Brand Name: | GEZHI or OEM |
| Número do modelo: | 32CH-AAWG-D |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

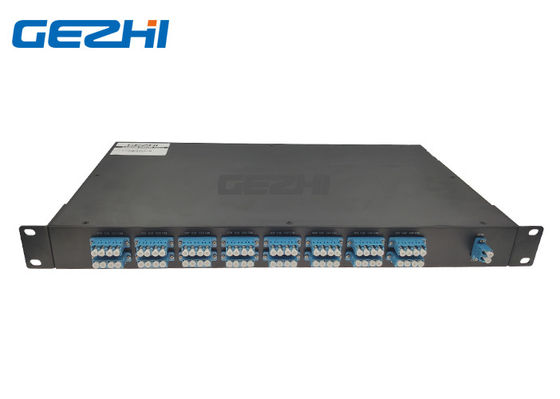

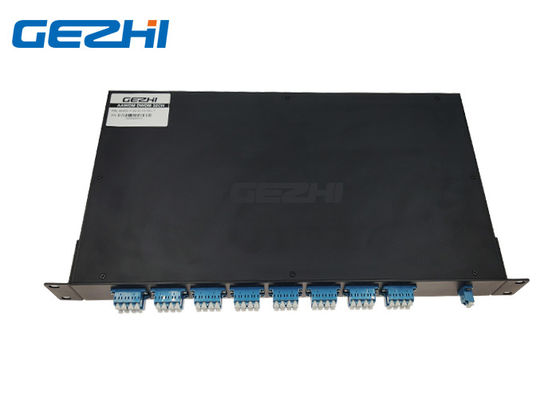

1x32 fibra ótica do Multiplexer e do desmultiplexador dois do canal AAWG DWDM
O canal AAWG ótico DWDM do 1x32 de Gezhi é um módulo ótico passivo high-density, de pequenas perdas e autônomo. É baseado no Calibre de diâmetro de fios atérmico com tecnologia monolítica Gaussian. 1x32 o Multiplexer e o desmultiplexador óticos do canal AAWG DWDM oferecem um ultra de pequenas perdas (máximo: 3.5dB) e solução alta do WDM do isolamento do canal para aplicações dos centros do acesso e de dados do metro. esta 1x32 facilidade ótica do canal AAWG DWDM da manipulação da fibra, da confiança a longo prazo e do isolamento excelente do canal em um 1U 19" Rackmount, que seja o dispositivo ideal para os sistemas que exigem o desempenho superior, o baixo custo e contagens altas do canal. O AAWG Moudle Mux incorporado + Demux em uma unidade, trabalhando em duas fibras da rede
Características
Isolamento alto do canal
Completamente passivo
Baixa perda de inserção
Standalong 19" 1U Rackmount
Aplicações
Roteamento seletivo do comprimento de onda
O WDM baseou ADM
Redes do metro e do longo-curso
Tratamento dos sinais ótico
Transmissão do WDM
Informação pedindo
| Calibre de diâmetro de fios | X | XX | X | XX | X | XX |
| Afastamento de canal | Número de canais | Configuração | primeiro canal | Tipo do pacote | Conector de In/Out | |
| 1=100GHz |
32=32Channel Canal 40=40 Canal 44=44 Canal 48=48
|
Fibra de S=Single Fibra de D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19” 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
Especificação
| Parâmetros | Circunstâncias | Especificações | Unidades | ||
| Mínimo. | Máximo. | ||||
| Temperatura de funcionamento | Funcionamento | -5 | 65 | OC | |
| Umidade de funcionamento | Funcionamento | 5 | 95 | %RH | |
| Temperatura de armazenamento | Non_Operating | -40 | +85 | OC | |
| Umidade do armazenamento | Non_Operating | 5 | 95 | %RH | |
| ESPECIFICAÇÃO ÓTICA | CALIBRE DE DIÂMETRO DE FIOS AAWG GAUSSIAN | ||||
| Parâmetros | Circunstância | Especs. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Número de canais | 2-1×32 | ||||
| Afastamento de canal do número | 100GHz | 100 | Gigahertz | ||
| Cha. Comprimento de onda Center | Frequência da UIT. | C – faixa | nanômetro | ||
| Passband de canal claro | ±0.1 | nanômetro | |||
| ESPECIFICAÇÕES ÓTICAS | |||||
| Parâmetros | Circunstância | Especs. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Estabilidade do comprimento de onda | Escala máxima do erro do comprimento de onda de todos os canais e temperaturas na polarização média. | ±0.05 | nanômetro | ||
| -1 largura de banda do canal do DB do DB -1 | Largura de banda do canal claro definida pela forma do passband. Para cada canal | 0,24 | nanômetro | ||
| -3 largura de banda do canal do DB do DB -3 | Largura de banda do canal claro definida pela forma do passband. Para cada canal | 0,43 | nanômetro | ||
| Perda de inserção ótica na grade da UIT | Definido como a transmissão mínima no comprimento de onda da UIT para todos os canais. Para cada canal, em todas as temperaturas e polarizações. | 3,2 | 3,5 | DB | |
| Isolamento adjacente do canal | Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais adjacentes. | 30 | DB | ||
| Não-adjacente, isolamento do canal | Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais nonadjacent. | 40 | DB | ||
| Isolamento total do canal |
Diferença cumulativa total da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT de todos canais restantes, incluindo os canais adjacentes. |
33 | DB | ||
| Uniformidade da perda de inserção | Escala máxima da variação da perda de inserção dentro da UIT através de todos os canais, polarizações e temperaturas. | 0,8 | 1,0 | DB | |
| Ondinha da perda de inserção |
Alguns máximos e alguns mínimos de perda ótica transversalmente A UIT une-se, com exclusão dos pontos do limite, para cada canal em cada porto |
0,4 | 0,5 | DB | |
| Diretividade | Relação do poder refletido fora de algum canal (a não ser o canal n) ao poder dentro do canal de entrada n | 50 | DB | ||
| Perda do retorno ótica | Portos da entrada & de saída | 40 | DB | ||
| Perda dependente de PDLPolarization na faixa do canal claro | Pior das hipóteses valor medido na faixa da UIT | 0,3 | 0,5 | DB | |
| Dispersão do modo da polarização | 0,5 | picosegundo | |||
| Poder ótico máximo | 23 | dBm | |||
| Escala da monitoração do entrada/saída de MUXDEMUX | -35 | +23 | dBm | ||
fibra dupla do módulo de 32CH AAWG
|
|
| Brand Name: | GEZHI or OEM |
| Número do modelo: | 32CH-AAWG-D |
| MOQ: | 1PC |
| preço: | Negociável |

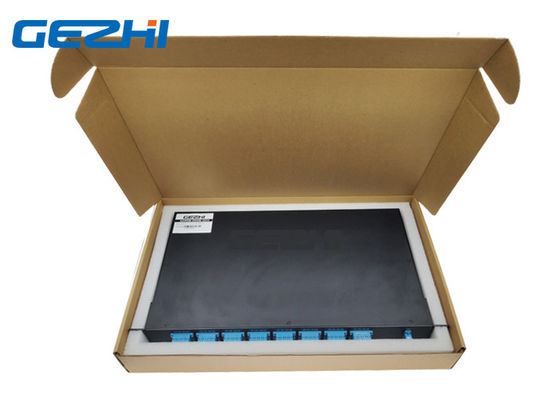

| Detalhes da embalagem: | Caixa de papel |
