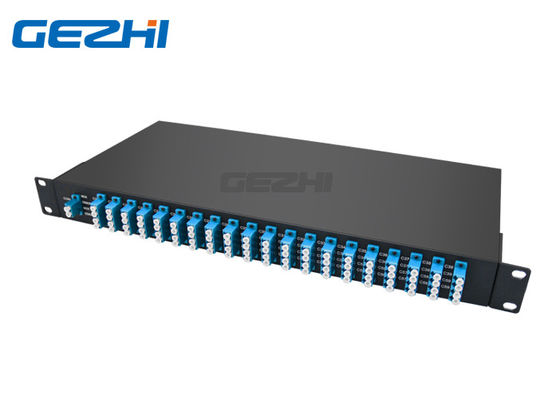

Grating posto atérmico duplo do medidor de ondas da fibra 40CH AAWG

Name: Grating posto atérmico duplo do medidor de ondas da fibra 40CH AAWG
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 40CH-AAWG-D
Price: 98.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	40CH-AAWG-D
MOQ:	1PC
preço:	Negociável
Delivery Time:	5-8 dias do trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS ,ISO9001

Nome do produto:

40CH AAWG

Comprimento de onda:

C20 a C59

Canal:

40CH

Conector:

Adaptador de LC/UPC

Pacote:

1U autônomo 19" cremalheira

Aplicação:

Redes do transporte de Llong

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

100000Channel pelo mês

Destacar:

40CH AAWG DWDM MUX

Multiplexer de 40CH AAWG

Desmultiplexador do Multiplexer

Descrição do produto

medidor de ondas 40CH posto atérmico que raspa o Multiplexer e o desmultiplexador duplos da fibra

O 40ch Mux Demux AAWG de Gezhi é um módulo ótico passivo high-density, de pequenas perdas e autônomo. É baseado na tecnologia atérmica Calibre de diâmetro de fios com tecnologia monolítica Gaussian. O módulo de 40-channel AAWG oferece uma solução ultra de pequenas perdas (abaixo de 4.5dB) e alta do WDM do isolamento do canal para centros de dados e aplicações de acesso do metro. este Grating posto atérmico do medidor de ondas 40CH fornece a facilidade da manipulação da fibra, do isolamento excelente do canal, e da confiança a longo prazo em um 19" a cremalheira do quadro 1U, que é o dispositivo ideal para os sistemas que exigem o desempenho superior, contagens altas do canal e o baixo custo. Conjuntamente com os amplificadores e os identificadores, o Grating posto atérmico do medidor de ondas 40ch apoia uma vasta gama de arquiteturas de ponto a ponto simples às configurações em anel amplificadas.

Características

Completamente passivo, nenhum power& nenhum refrigerar exigido

Isolamento alto do canal para a confiança aumentada

Mux incorporado e Demux em uma unidade, trabalhando em duas fibras da rede

Perda de inserção ultra baixa para a distância e o desempenho aumentados

Aplicações

O WDM baseou ADM

Tratamento dos sinais ótico

Transmissão do WDM

Roteamento seletivo do comprimento de onda

Redes do metro e do longo-curso

Especificação

Parâmetros	Circunstâncias	Especificações			Unidades
Parâmetros	Circunstâncias	Mínimo.	Máximo.
Temperatura de funcionamento	Funcionamento	-5	65		OC
Umidade de funcionamento	Funcionamento	5	95		%RH
Temperatura de armazenamento	Non_Operating	-40	+85		OC
Umidade do armazenamento	Non_Operating	5	95		%RH
*ESPECIFICAÇÃO ÓTICA*	*CALIBRE DE DIÂMETRO DE FIOS AAWG GAUSSIAN*
Parâmetros	Circunstância	Especs.			Unidades
Parâmetros	Circunstância	Minuto	Tipo	Máximo
Número de canais			2-1×40
Afastamento de canal do número	100GHz		100		Gigahertz
Cha. Comprimento de onda Center	Frequência da UIT.		C – faixa		nanômetro
Passband de canal claro			±0.1		nanômetro

*ESPECIFICAÇÕES ÓTICAS*
Parâmetros	Circunstância	Especs.			Unidades
Parâmetros	Circunstância	Minuto	Tipo	Máximo
Estabilidade do comprimento de onda	Escala máxima do erro do comprimento de onda de todos os canais e temperaturas na polarização média.		±0.05		nanômetro
-1 largura de banda do canal do DB do DB -1	Largura de banda do canal claro definida pela forma do passband. Para cada canal	0,24			nanômetro
-3 largura de banda do canal do DB do DB -3	Largura de banda do canal claro definida pela forma do passband. Para cada canal	0,43			nanômetro
Perda de inserção ótica na grade da UIT	Definido como a transmissão mínima no comprimento de onda da UIT para todos os canais. Para cada canal, em todas as temperaturas e polarizações.		3,5	4,5	DB
Isolamento adjacente do canal	Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais adjacentes.	30			DB
Não-adjacente, isolamento do canal	Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais nonadjacent.	40			DB
Isolamento total do canal	Diferença cumulativa total da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT de todos canais restantes, incluindo os canais adjacentes.	33			DB
Uniformidade da perda de inserção	Escala máxima da variação da perda de inserção dentro da UIT através de todos os canais, polarizações e temperaturas.		0,8	1,0	DB
Ondinha da perda de inserção	Alguns máximos e alguns mínimos de perda ótica transversalmente A UIT une-se, com exclusão dos pontos do limite, para cada canal em cada porto		0,4	0,5	DB
Diretividade	Relação do poder refletido fora de algum canal (a não ser o canal n) ao poder dentro do canal de entrada n	50			DB
Perda do retorno ótica	Portos da entrada & de saída	40			DB
Perda dependente de PDLPolarization na faixa do canal claro	Pior das hipóteses valor medido na faixa da UIT		0,3	0,5	DB
Dispersão do modo da polarização				0,5	picosegundo
Poder ótico máximo				23	dBm
Escala da monitoração do entrada/saída de MUXDEMUX		-35		+23	dBm

Informação pedindo

Calibre de diâmetro de fios

Afastamento de canal

Número de canais

Configuração

primeiro canal

Tipo do pacote

Conector de In/Out

1=100GHz

32=32Channel

Canal 40=40

Canal 44=44

Canal 48=48

Fibra de S=Single

Fibra de D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19” 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify

medidor de ondas 40CH posto atérmico que raspa a fibra dupla

Grating posto atérmico duplo do medidor de ondas da fibra 40CH AAWG 0
