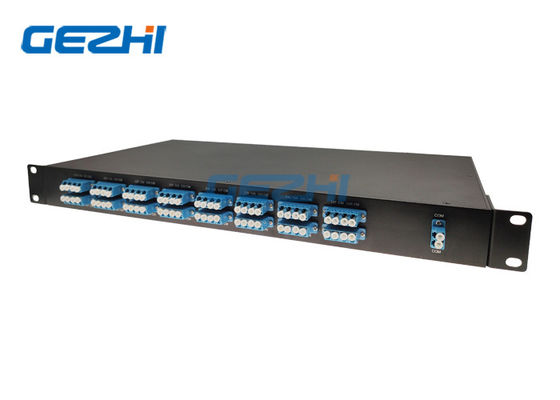

Pôr-medidor de ondas atérmico frente e verso que raspa a montagem em rack de Mux e de Demux 1RU
O Pôr-medidor de ondas atérmico frente e verso de Gezhi que raspa a montagem em rack de Mux e de Demux 1RU é um módulo ótico passivo high-density, de pequenas perdas e autônomo. É baseado no Calibre de diâmetro de fios atérmico com tecnologia monolítica Gaussian. O Pôr-medidor de ondas atérmico frente e verso que raspa a montagem em rack de Mux e de Demux 1RU oferece um ultra de pequenas perdas (máximo: 3.5dB) e solução alta do WDM do isolamento do canal para aplicações dos centros do acesso e de dados do metro. este Pôr-medidor de ondas atérmico frente e verso que raspam a facilidade da montagem em rack de Mux e de Demux 1RU da manipulação da fibra, confiança a longo prazo e isolamento excelente do canal em um 1U 19" Rackmount, que seja o dispositivo ideal para os sistemas que exigem o desempenho superior, o baixo custo e contagens altas do canal. O Pôr-medidor de ondas atérmico frente e verso que raspa a montagem em rack Mux incorporado + Demux de Mux e de Demux 1RU em uma unidade, trabalhando em duas fibras da rede.
|
Características |
Aplicações |
|
|
Especificação
| Parâmetros | Circunstâncias | Especificações | Unidades | ||
| Mínimo. | Máximo. | ||||
| Temperatura de funcionamento | Funcionamento | -5 | 65 | OC | |
| Umidade de funcionamento | Funcionamento | 5 | 95 | %RH | |
| Temperatura de armazenamento | Non_Operating | -40 | +85 | OC | |
| Umidade do armazenamento | Non_Operating | 5 | 95 | %RH | |
| ESPECIFICAÇÃO ÓTICA | CALIBRE DE DIÂMETRO DE FIOS AAWG GAUSSIAN | ||||
| Parâmetros | Circunstância | Especs. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Número de canais | 2-1×32 | ||||
| Afastamento de canal do número | 100GHz | 100 | Gigahertz | ||
| Cha. Comprimento de onda Center | Frequência da UIT. | C – faixa | nanômetro | ||
| Passband de canal claro | ±0.1 | nanômetro | |||
| ESPECIFICAÇÕES ÓTICAS | |||||
| Parâmetros | Circunstância | Especs. | Unidades | ||
| Minuto | Tipo | Máximo | |||
| Estabilidade do comprimento de onda | Escala máxima do erro do comprimento de onda de todos os canais e temperaturas na polarização média. | ±0.05 | nanômetro | ||
| -1 largura de banda do canal do DB do DB -1 | Largura de banda do canal claro definida pela forma do passband. Para cada canal | 0,24 | nanômetro | ||
| -3 largura de banda do canal do DB do DB -3 | Largura de banda do canal claro definida pela forma do passband. Para cada canal | 0,43 | nanômetro | ||
| Perda de inserção ótica na grade da UIT | Definido como a transmissão mínima no comprimento de onda da UIT para todos os canais. Para cada canal, em todas as temperaturas e polarizações. | 3,2 | 3,5 | DB | |
| Isolamento adjacente do canal | Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais adjacentes. | 30 | DB | ||
| Não-adjacente, isolamento do canal | Diferença da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT dos canais nonadjacent. | 40 | DB | ||
| Isolamento total do canal |
Diferença cumulativa total da perda de inserção da transmissão média no comprimento de onda da grade da UIT ao poder o mais alto, todas as polarizações, dentro da faixa da UIT de todos canais restantes, incluindo os canais adjacentes. |
33 | DB | ||
| Uniformidade da perda de inserção | Escala máxima da variação da perda de inserção dentro da UIT através de todos os canais, polarizações e temperaturas. | 0,8 | 1,0 | DB | |
| Ondinha da perda de inserção |
Alguns máximos e alguns mínimos de perda ótica transversalmente A UIT une-se, com exclusão dos pontos do limite, para cada canal em cada porto |
0,4 | 0,5 | DB | |
| Diretividade | Relação do poder refletido fora de algum canal (a não ser o canal n) ao poder dentro do canal de entrada n | 50 | DB | ||
| Perda do retorno ótica | Portos da entrada & de saída | 40 | DB | ||
| Perda dependente de PDLPolarization na faixa do canal claro | Pior das hipóteses valor medido na faixa da UIT | 0,3 | 0,5 | DB | |
| Dispersão do modo da polarização | 0,5 | picosegundo | |||
| Poder ótico máximo | 23 | dBm | |||
| Escala da monitoração do entrada/saída de MUXDEMUX | -35 | +23 | dBm | ||
Informação pedindo
| Calibre de diâmetro de fios | X | XX | X | XX | X | XX |
| Afastamento de canal | Número de canais | Configuração | primeiro canal | Tipo do pacote | Conector de In/Out | |
| 1=100GHz |
32=32Channel Canal 40=40 Canal 44=44 Canal 48=48
|
Fibra de S=Single Fibra de D=Dual |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
RU=19” 1U Rackmount |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |
32Channels AAWG DWDM 19" quadro 1U
Pôr-medidor de ondas atérmico frente e verso que raspa a montagem em rack de Mux e de Demux 1RU
|
|
