| Brand Name: | GEZHI or OEM |
| Número do modelo: | Divisor de GZ-1x16-plc |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Vista geral do módulo do divisor do PLC 1x16

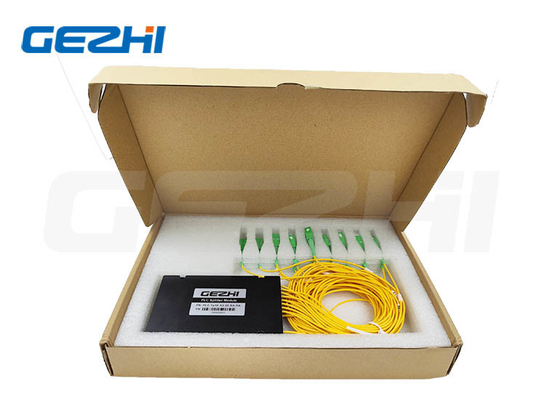

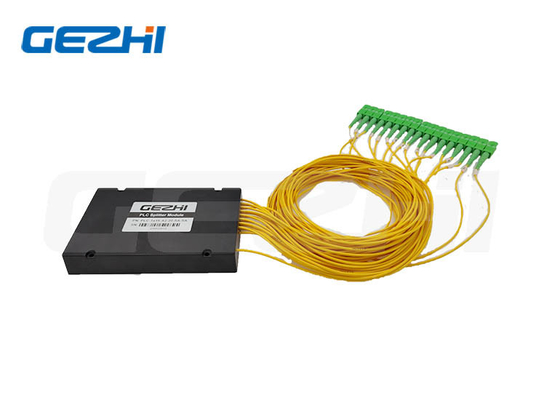

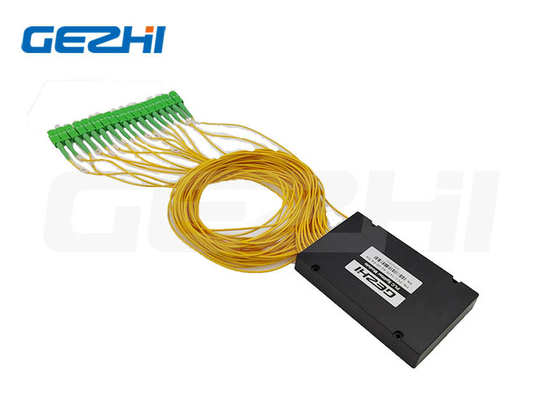

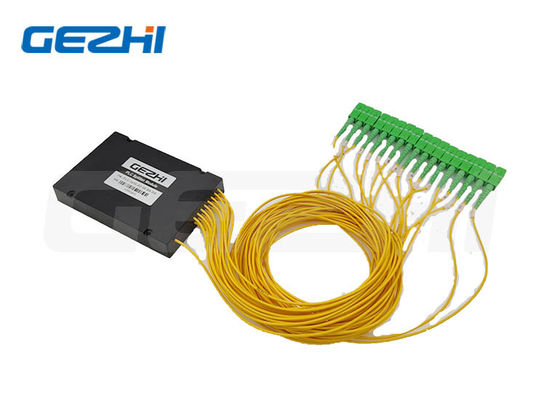

Divisor tipo cassette da fibra do ABS do módulo do divisor do PLC de FTTX 1X16
divisor do PLC 1x16
O divisor planar do circuito do Lightwave (PLC) é desenvolvido com base no processo original do wavequide do vidro de silicone com precisão segura a trança alinhada da fibra em um miniaturepackage, fornece uma solução da distribuição de luz do baixo custo o fatora de formulários pequeno e a confiança alta.
O tipo divisores do módulo da caixa do ABS 1x16 do PlC tem o elevado desempenho em termos da baixa perda de inserção, do baixo PDL, da perda do retorno alta, e da uniformidade excelente sobre uma escala de comprimento de onda larga from1260nm a 1650nm e ao trabalho nas temperaturas de -40°C a +80°C.
Características & aplicações do módulo do divisor do PLC 1x16
|
Características projeto do *Compact empacotamento e configuração *Customized |
Aplicações Sistemas do *FTTx Redes óticas passivas de *Analog/Digital
|
Especificações do módulo do divisor do PLC 1x16
| Parâmetro | especificação do divisor do PLC 1xN | ||||||
| Comprimento de onda de funcionamento (nanômetro) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perda de inserção (DB) | Típico | 3,6 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Máximo | 3,8 | 7,1 | 10,3 | 13,5 | 16,5 | 20,5 | |
| Uniformidade (DB) | Típico | 0,4 | 0,5 | 0,5 | 1,0 | 1,0 | 2,5 |
| Máximo | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
| PDL (DB) máximo | Típico | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Máximo | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Comprimento de onda perda do departamento (DB) |
Típico | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Máximo | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | |
|
Temperatura perda do departamento |
Típico | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Máximo | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Minuto da diretividade (DB) | 55 | ||||||
| Minuto da perda de retorno (DB) | 55(50) | ||||||
| Temperatura de funcionamento (°C) | -40~ +85 | ||||||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||||||
| Comprimento da fibra | 1m ou personalizado | ||||||
| Tipo da fibra | G657A | ||||||
| Tipo do conector | Personalizado | ||||||
| Fibra desencapada do divisor do PLC (milímetros) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Divisor Blockless do PLC (milímetros) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Módulo do divisor do PLC (milímetros) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-divisor-cremalheira-montável (milímetros) | 19' caixa da montagem em rack de 1U 2U, caixa de LGX, caixa de ODF | ||||||
Informação de Odering do módulo do divisor do PLC 1x16
| GP | XXX | XX | XX | XX | XX | XX |
|
Porto Configrition |
Tipo do módulo | Tipo de cabo | Comprimento da fibra | Conector entrado |
Saída conector |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
Fibra de BF=Bare BL=Blockless MO=Module Caixa de LG=LGX Montagem de RM=Rack Caixa de CB=Cassette XX=Customized
|
00=none 09=900um Tubo fraco 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1: Posso eu ter uma ordem da amostra? Que é seu MOQ do módulo do divisor do PLC 1x16?
|
|
