| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-4P-Circulator |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Visão geral do produto do circulador óptico de 4 portas

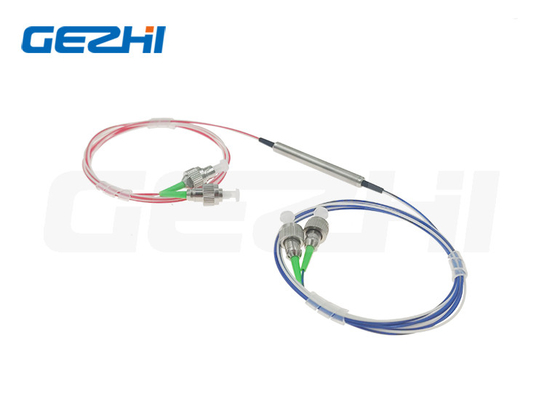

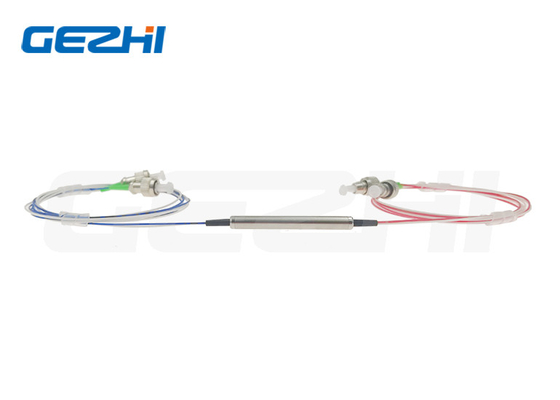

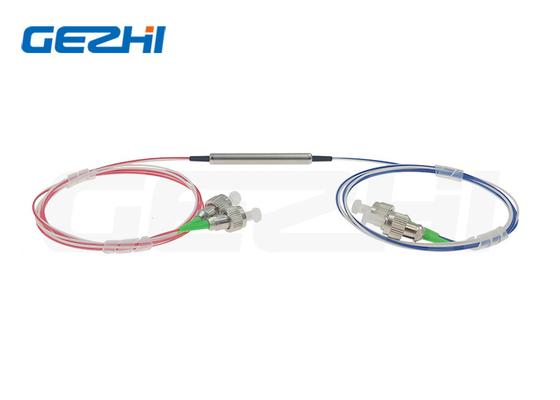

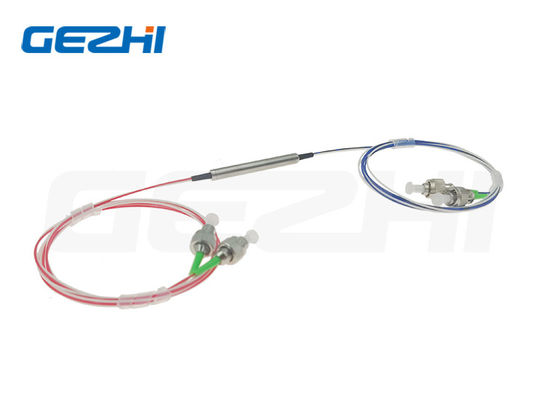

Circulador de fibra óptica 4 portas 1550 nm para sistema CATV
Circulador de Fibra Óptica
O circulador óptico de 4 portas é um tipo especial de circulador que possui uma entrada (porta 1), uma saída (porta 4) e duas portas comuns (portas 2 e 3).A luz passa pela porta 1 para a porta 2. Na porta 2, qualquer luz que entra é guiada para a porta 3 como saída, enquanto todas as entradas da porta 3 são guiadas para a porta 4 como saída.
Comparado ao circulador de 3 portas, o dispositivo de quatro portas possui uma porta bidirecional adicional.Assim, pode ser usado para construir subsistemas de fibra óptica mais flexíveis ou mais complexos, como módulo add/drop, módulo mux/demux, divisores bidirecionais multiportas, roteador óptico WDM, etc.
Recursos e aplicações do circulador óptico de 4 portas
Características:
Operação de quatro portas
Banda larga (+/-30nm a 1310nm ou 1550nm)
Isolamento alto
Baixo PDL
Caminho óptico livre de epóxi
Formulários:
Adicionar/soltar sistemas WDM
Sistemas de comunicação bidirecional
Sistemas de compensação de dispersão óptica
Especificações de Circulador óptico de 4 portas
| Parâmetro | Nota P | |
| Operação Comprimento de onda (nm) | 1310±30 ou 1550±30 ou 1585±30 | |
| Isolamento (dB) | Típica | 0,6 |
| Máximo | 0,8 | |
| Isolamento Típico (dB) | ≥50 | |
| Isolamento Mínimo (dB) | ≥40 | |
| Conversa cruzada (dB) | ≥50 | |
| Perda dependente de polarização (dB) | <0,15 | |
| Dispersão do modo de polarização | <0,1 | |
| Perda de Retorno (dB) | ≥50 | |
| Manipulação de energia (mW) | 500 | |
| Temperatura operacional (℃) | -10~+75 | |
| Dimensão da embalagem (mm) | Φ5,5xL50 ou Φ5,5xL63 | |
Ambiente de teste
|
|
|
|
|
|
