Matriz de comutação óptica de alta eficiência 48*2x4 com SerialNet e faixa de comprimento de onda de 1260~1650 nm para medição automática

Name: Matriz de comutação óptica de alta eficiência 48*2x4 com SerialNet e faixa de comprimento de onda de 1260~1650 nm para medição automática
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Matriz de Chave Óptica
Price: 4,388.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	Matriz de Chave Óptica
MOQ:	1pc
preço:	US$2888-US$5888
Condições de pagamento:	T/T, União Ocidental

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE RoHS,ISO9001

Faixa de comprimento de onda:

1260~1650 nm ou personalizado

Detalhes da embalagem:

Caixa de papel

Habilidade da fonte:

5000pcs pelo mês

Destacar:

48 Matriz de interruptor óptico 2x4

Matriz de interruptor óptico de medição automática

Descrição do produto

Matriz de comutação óptica de alta eficiência de 48 × 2 × 4 para medição automática

Visão geral do produto

A matriz de comutador óptico 48 × 2 × 4 é um dispositivo de controle de trajetória de luz de alto desempenho projetado para aplicações de medição automática.Este sistema de montagem de rack apresenta 48 peças de 2 × 4 combinações de trilhos de luz de comutação síncrona, proporcionando capacidades fiáveis de conversão e controlo de vias ópticas.

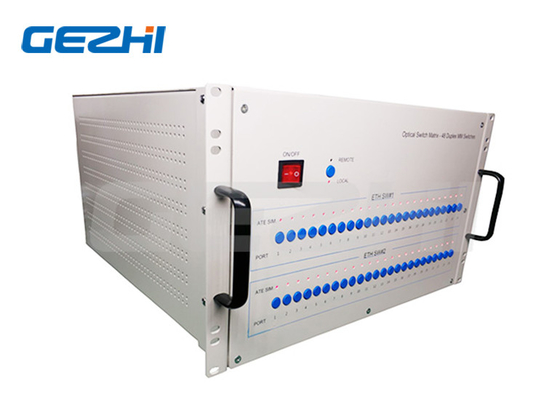

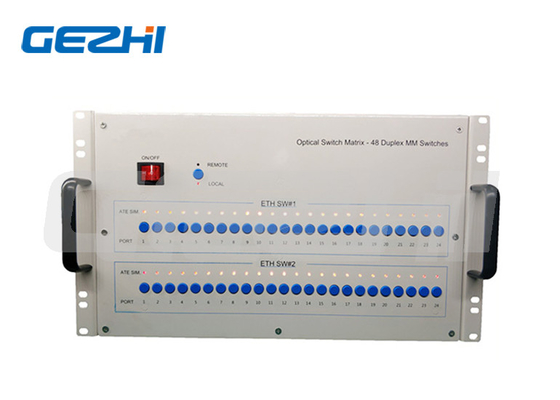

O interruptor óptico pode ser controlado através de vários métodos: através de 48 botões no painel frontal, comunicação de porta serial RS-232 de curto alcance ou comunicação remota RJ45 Ethernet.O estado do equipamento e as configurações do trajeto da luz são claramente exibidos através de indicadores LED verdes e vermelhos.

Características fundamentais

Conectividade SerialNet para opções de controlo flexíveis
Alta fiabilidade e estabilidade para operação contínua
Painel de exibição LED para monitorização do estado visual
Operação conveniente com múltiplas interfaces de controlo
Transmissão de sinal transparente
Canais e intervalos de tempo configuráveis de varredura automática
Controle RS232 e gerenciamento remoto Ethernet RJ45

Aplicações

FITL (Fibra no Loop)

Sistemas automáticos de medição

Monitorização remota da rede óptica

Sistemas de monitorização e manutenção de cabos

48×2×4 Optical Switch Matrix rackmount unit front panel view

Especificações técnicas

Parâmetro	Unidade	48 × 2 × 4
Faixa de comprimento de onda	nm	1260~1650 ou personalizado
Teste de comprimento de onda	nm	1310/1550 ou personalizado
Perda de inserção (máximo)	dB	≤ 1.5
Perda de retorno	dB	SM ≥ 50
Transmissão	dB	≤ 55
PDL	dB	≤ 0.05
WDL	dB	≤ 0.25
TDL	dB	≤ 0.20
Repetitividade	dB	≤ 0.02
Tempo de mudança	ms	≤ 10 (canal adjacente)
Potência óptica	mW	≤ 500
Tipo de fibra	Um...	9/125
Conector	/	FC, SC, LC, ST, SMA ou personalizado
Portão de monitoramento	/	RJ45 & RS232 ou personalizado
Fornecimento de energia de trabalho (tipo de ficheiro)	V	AC:220V (50/60Hz) ou DC:36V~72V
Temperatura de funcionamento	°C	-10 ~ +60
Temperatura de armazenamento	°C	-40~+85
Montador de rack Dimensões	mm	6U: 483 × 500 × 267 mm

Informações de encomenda

OSW-X×X-X-XX-X-XX-XX-XX-XX-XX

Componente	Opções
OSW	48 × 2 × 4 S=Especificar
Modo	S=SM M=MM
Comprimento de onda	85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar
Pacote	1U=1U Rackmount 2U=2U Rackmount 3U=3U Rackmount 4U=4U Rackmount S=Especificar
Tipo de fibra	M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar
Diâmetro da fibra	AC=Single 85~265V DC=Single 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V
Conector	00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar

Nota: S=Especificar indica as especificações personalizadas disponíveis mediante pedido
