| Brand Name: | GEZHI or OEM |
| Número do modelo: | Comutador Óptico Matrix Montagem em Rack |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |

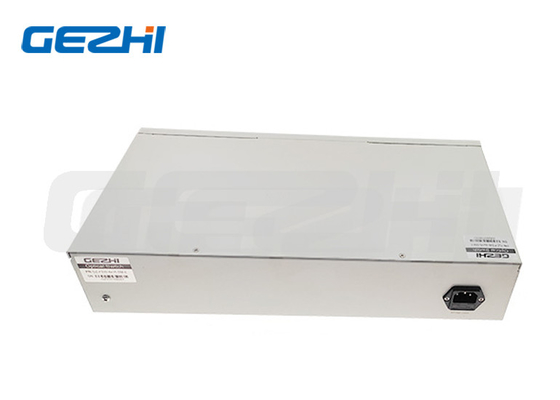

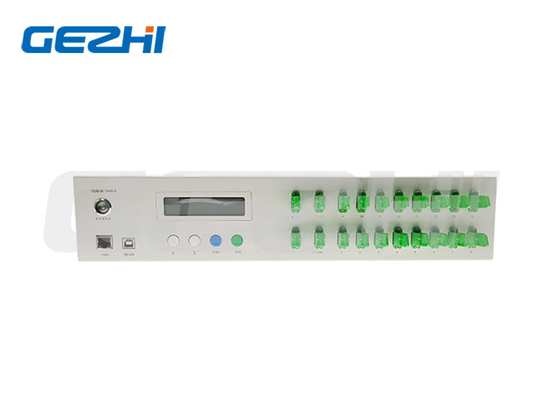

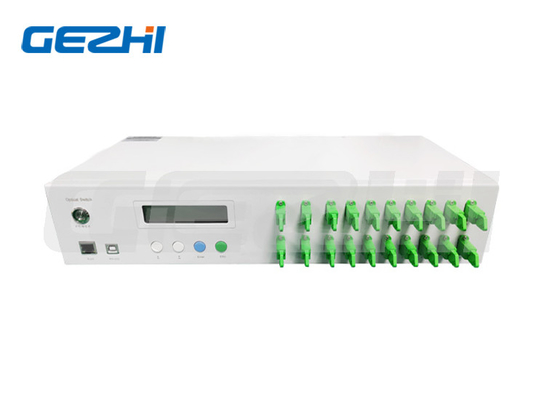

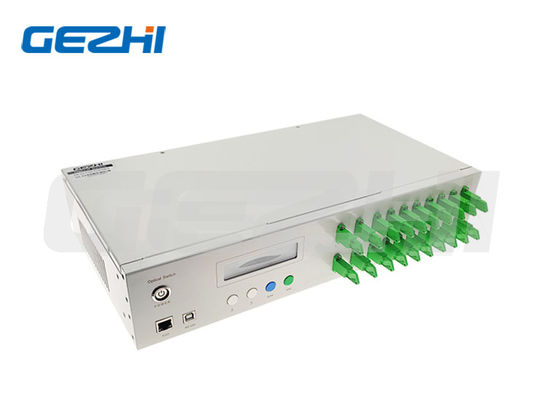

4x4, 8x8, 16x16, 32x32, comutador óptico de matriz de comprimento de onda personalizado montado em rack
Montagem em Rack de Chave Óptica Matrix
Os comutadores óticos de matriz são comutadores de matriz totalmente óticos e totalmente sem bloqueio de alto desempenho, disponíveis com contagens de portas de 4x4 até 128x128.Foi comprovado nas aplicações de defesa mais desafiadoras e comprovado em campo em uma ampla gama de aplicações comerciais pelos principais fabricantes de equipamentos de rede. Eles são projetados para atender às necessidades de maior desempenho, segurança e confiabilidade de aplicativos de missão crítica com baixa perda requisitos de energia e velocidades de comutação rápidas.
|
Características SerialNet, alta confiabilidade, alta estabilidade Painel de exibição de LED.Exibição visual, operação conveniente Sinal de transmissão transparente.Alta estabilidade e confiabilidade O canal e o intervalo de tempo da varredura automática podem ser configurados Controle RS232 e Gerenciamento Remoto Ethernet RJ45 |
Formulários FITL Medição Automática Sistema de monitoramento e manutenção de cabo de monitoramento remoto de rede óptica
|
Índice Técnico
| Parâmetro | Unidade | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Faixa de comprimento de onda | nm | 1260~1650 | |||||||||
| Testando comprimento de onda | nm | 1310/1550 | |||||||||
| Perda de inserção | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| Perda de retorno | dB | SM ≥ 50 | |||||||||
| Diafonia | dB | ≤-55 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Repetibilidade | dB | ≤0,02 | |||||||||
| Vida | vezes | >107 | |||||||||
| Tempo de comutação | EM | ≤8 (canal adjacente) | |||||||||
| Potência óptica | mW | ≤500 | |||||||||
| Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||||
| porta do monitor | / | RJ45, RS232 | |||||||||
| Fonte de alimentação de trabalho (Tipo de plugue) | V | CA:220V (50/60Hz) ou CC:36V~72V | |||||||||
| Temperatura de operação | ℃ | -10~+60 | |||||||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||||||
| Montagem em rack | milímetros | Montagem em rack de 19” 1U, 2U, 3U ou 4U | |||||||||
Informações para pedidos OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modo | Comprimento de onda | Pacote | Tipo de Fibra | Diâmetro da Fibra | Conector |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Especificação |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Especificar |
1U = 1U para montagem em rack 2U=2U para montagem em rack 3U=3U para montagem em rack 4U=4U para montagem em rack S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V DC=Único 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
|
|
