| Brand Name: | GEZHI or OEM |
| Número do modelo: | (N≤8) interruptor 1×N ótico |
| MOQ: | 1pc |
| preço: | Negociável |
| Payment Terms: | T/T, Western Union |
Interface RS232 e Ethernet Rackmount 1×N(N≤8) Interruptor óptico
Descrição do produto
A montagem em rack de interruptores ópticos 1X8 permite a conexão automatizada e repetível de uma fibra comum a 8 números de fibras de saída ou entrada.Esses interruptores totalmente ópticos são bidirecionais e podem ser usados na direção 1x8 ou 8x1.Os switches ópticos montados em rack podem ser selecionados manualmente no painel frontal ou controlados via porta RS232, porta Ethernet.Este switch de fibra óptica está disponível em qualquer tamanho de 1xN até 1x128.
Exceto modo único 1260~1650nm (1310/1550), a GEZHI Photonics também produz 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm ou interruptor óptico personalizado.Também estão disponíveis interruptores de fibra óptica de grande diâmetro como 105/125um, 400um etc.
|
Formulários FITL Medição Automática Monitoramento Remoto de Rede Óptica Sistema de monitoramento e manutenção de cabos |
Características Baixa perda de inserção e comutação rápida SerialNet, alta confiabilidade, alta estabilidade Tela de LCD Controle RS232 e Gerenciamento Remoto Ethernet |
Informações para pedidos OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modo | Comprimento de onda | Pacote | Tipo de Fibra | Diâmetro da Fibra | Conector |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Especificação |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Especificar |
1U = 1U para montagem em rack 2U=2U para montagem em rack 3U=3U para montagem em rack 4U=4U para montagem em rack S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V DC=Único 36~72V AA=Dual 85~265V DD=Dual 36~72V AD=AC85~265V+DC36~75V |
00=Nenhum FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
Índice Técnico
| Parâmetro | Unidade | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Faixa de comprimento de onda | nm | 1260~1650 ou personalizado | |||||||
| Testando comprimento de onda | nm | 1310/1550 ou personalizado | |||||||
| Perda de Inserção (Máx.) | dB | ≤1,0 | ≤1,0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2,0 |
| Perda de retorno | dB | SM ≥ 50 | |||||||
| Diafonia | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Repetibilidade | dB | ≤0,02 | |||||||
| Tempo de comutação | EM | ≤10 (canal adjacente) | |||||||
| Potência óptica | mW | ≤500 | |||||||
| Tipo de Fibra | hum | 9/125 | |||||||
| Conector | / | FC, SC, LC, ST, SMA ou personalizado | |||||||
| porta do monitor | / | RJ45 e RS232 ou personalizado | |||||||
| Fonte de alimentação de trabalho (Tipo de plugue) | V | CA:220V (50/60Hz) ou CC:36V~72V | |||||||
| Temperatura de operação | ℃ | -10~+60 | |||||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||||
| Dimensões de montagem em rack | milímetros | 1U L483XW230XH44.5 (Até 16 canais) a personalização está disponível. | |||||||
|
A personalização de 2U L483XW230XH89 (até 36 canais) está disponível. A personalização de 2U L483XW350XH89 (até 64 canais) está disponível. |
|||||||||
| 3U L483XW350XH133.5 (Até 128 canais) a personalização está disponível. | |||||||||
| A personalização 4U L483XW350XH178 (até 256 canais) está disponível. | |||||||||

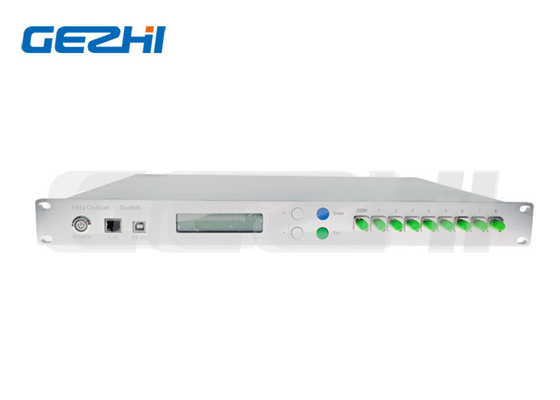

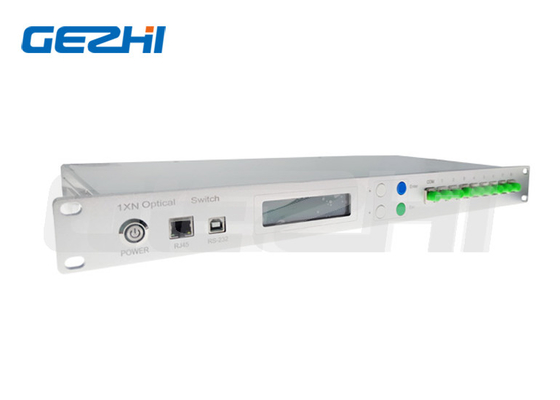

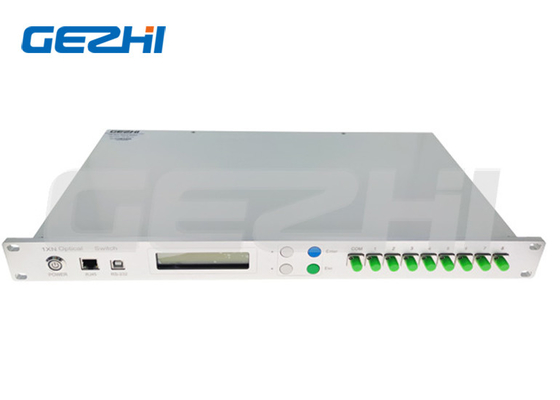

Painel frontal

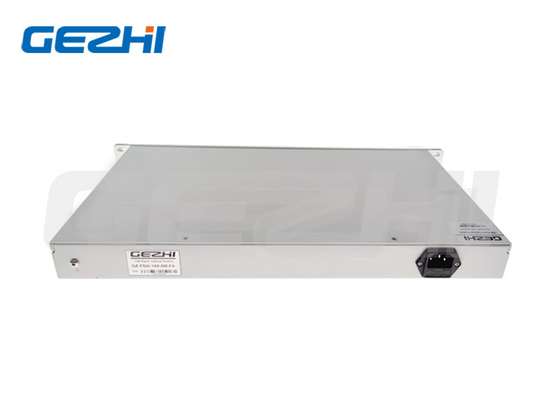

VoltarPainel
|
|
