Detalhes do produto:
Condições de Pagamento e Envio:
|
| Comprimento de onda: | 1260-1650nm | Porto: | 1x2 1x4 |
|---|---|---|---|
| Temperatura de armazenamento: | -40 ~ +85°C | Garantia: | 3 anos |
| Conector: | SC/APC LC/UPC | Aplicação: | Sistema de FTTH |
Visão geral do produto

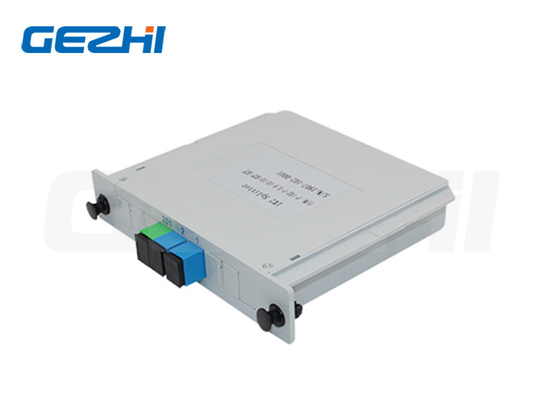

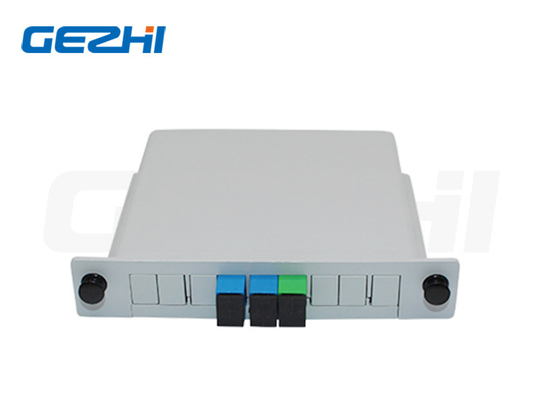

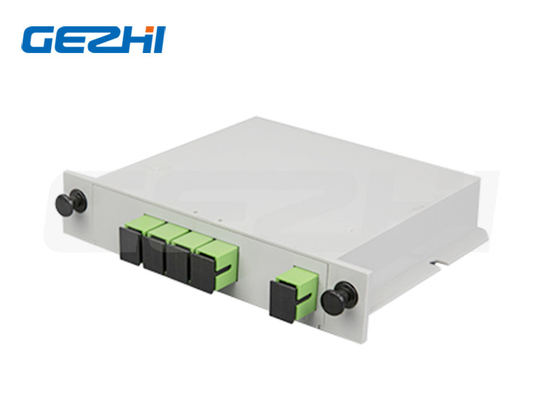

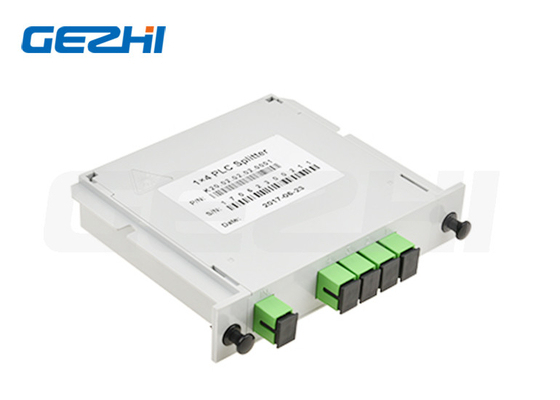

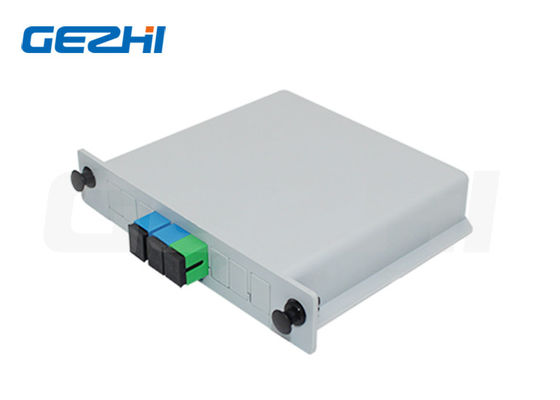

Componentes passivos 1x2 1x4 PLC Splitter Cassette Plug-in Module
PLC Splitter
Os PLC Splitters são dispositivos de ramificação que são usados para distribuir sinais ópticos para vários locais para processamento.É frequentemente necessário dividir um sinal óptico em muitos sinais idênticos, ou para combinar muitos sinais num único sinal.PLC Splitter (Planar lightwave circuit splitter) é um tipo de dispositivo de gerenciamento de energia óptica que é fabricado usando tecnologia de guia de ondas óptica de sílicaSão concebidos para redes ópticas passivas FTTx, CWDM, DWDM e sistemas ópticos de TV a cabo.PLC Splitter é responsável por distribuir sinais ópticos do escritório central (CO) para vários locaisFornecemos séries completas de produtos de divisores 1*N e 2*N adaptados a aplicações específicas.
Características e aplicações
| Características | Aplicações |
| * Baixa perda de inserção * Baixa PDL * Design compacto * Boa uniformidade de canal para canal * Largo comprimento de onda operacional: de 1260 nm a 1650 nm * Temperatura de funcionamento alargada: de -40°C a 85°C * Alta fiabilidade e estabilidade |
* Sistemas FTTX * Redes PON * Ligações CATV * Distribuição de sinal óptico |
Especificações
| Parâmetro | 1xN Especificação do divisor PLC | ||||||
| Comprimento de onda de funcionamento (nm) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perda de inserção (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Max. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformidade (dB) | Tipico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Máximo | Tipico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Comprimento de onda Prejuízo do departamento ((dB) |
Tipico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Max. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura Prejuízo do departamento |
Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directividade (dB) Min | 55 | ||||||
| Perda de retorno (dB) Min | 55 ((50) | ||||||
| Temperatura de funcionamento (°C) | -40 ~ +85 | ||||||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||||||
| Comprimento da fibra | 1m ou personalizado | ||||||
| Tipo de fibra | G657A | ||||||
| Tipo de conector | Personalizado | ||||||
| Fibra nua do divisor PLC (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter (em mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Módulo de divisão PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | Caixa de montagem em rack, caixa LGX, caixa ODF | ||||||
| Médico geral | XXX | XX | XX | XX | XX | XX |
|
Porto Configuração |
Tipo de módulo | Tipo de cabo | Comprimento da fibra | Conector de entrada |
Produção Conector |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF=Fibra nua BL=Sem bloco MO=Módulo Caixa LG=LGX RM=Montagem de rack CB =Caixa de cassete XX = Personalizado
|
00 = nenhum 09=900um Tubos soltos 20=2,0 mm 30 = 3,0 mm |
05=0,5m 10=1,0m 15 = 1,5 m 30 = 3,0 m 40=4,0m 50 = 5,0 m ...... |
0 = nenhum 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Personalizado |
0 = nenhum 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Personalizado |
