| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-PLC100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union, T/T |
Visão geral do produto

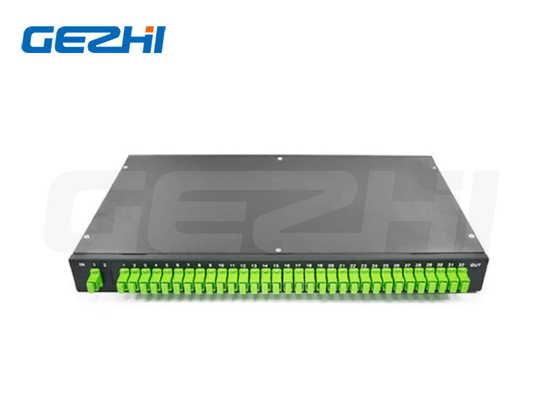

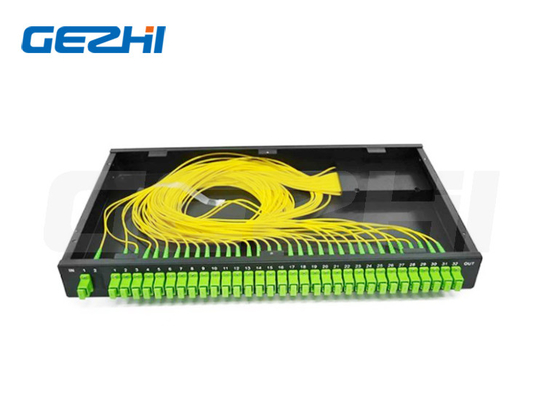

1X8 1X16 Fibra PLC Splitter Rack Mount para rede óptica passiva
PLC Splitter
Rack Mount PLC splitter box é um dispositivo de distribuição de energia óptica de guia de ondas integrado baseado em substrato de quartzo.Alta fiabilidade e boa uniformidade espectral. Especialmente adequado para redes ópticas passivas (EPON, BPON, GPON, etc.) para ligar dispositivos locais e terminais e conseguir a divisão de sinal óptico.Podemos fornecer produtos da série 1xN e 2xN e personalizar divisores ópticos para clientes em várias situações.
Características
* Baixa perda de inserção
* Baixa PDL
* Design compacto
* Boa uniformidade de canal para canal
* Largo comprimento de onda operacional: de 1260 nm a 1650 nm
* Temperatura de funcionamento alargada: de -40°C a 85°C
* Alta fiabilidade e estabilidade
Aplicações
* Sistemas FTTX
* Redes PON
* Ligações CATV
* Distribuição de sinal óptico
Especificações
| Parâmetro | 1xN Especificação do divisor PLC | ||||||
| Comprimento de onda de funcionamento (nm) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perda de inserção (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Max. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformidade (dB) | Tipico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Máximo | Tipico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Comprimento de onda Prejuízo do departamento ((dB) |
Tipico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Max. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura Prejuízo do departamento |
Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directividade (dB) Min | 55 | ||||||
| Perda de retorno (dB) Min | 55 ((50) | ||||||
| Temperatura de funcionamento (°C) | -40 ~ +85 | ||||||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||||||
| Comprimento da fibra | 1m ou personalizado | ||||||
| Tipo de fibra | G657A | ||||||
| Tipo de conector | Personalizado | ||||||
| Fibra nua do divisor PLC (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Blcokless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Módulo de divisão PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | Caixa de montagem em rack, caixa LGX, caixa ODF | ||||||
|
|
|
