| Brand Name: | GEZHI |
| Número do modelo: | GZ-1x2 PLC100X |
Descrição do produto:

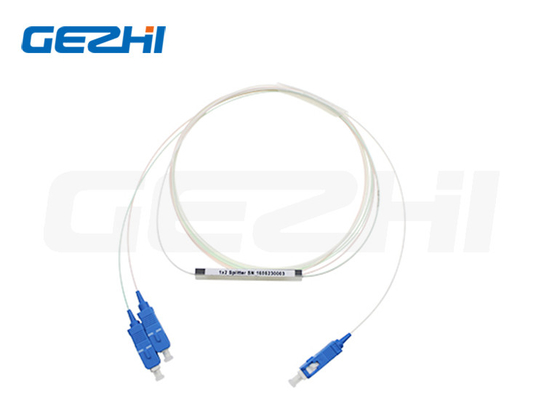

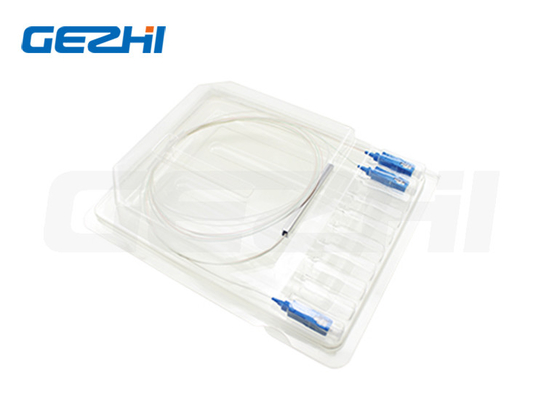

Estabilidade de alta fiabilidade 1x2 Mini Tube Tipo Fibra PLC Splitter
1x2 PLC Splitter
Os PLC Splitters são dispositivos de ramificação que são usados para distribuir sinais ópticos para vários locais para processamento.É frequentemente necessário dividir um sinal óptico em muitos sinais idênticos, ou para combinar muitos sinais num único sinal.PLC Splitter (Planar lightwave circuit splitter) é um tipo de dispositivo de gerenciamento de energia óptica que é fabricado usando tecnologia de guia de ondas óptica de sílicaSão concebidos para redes ópticas passivas FTTx, CWDM, DWDM e sistemas ópticos de TV a cabo.PLC Splitter é responsável por distribuir sinais ópticos do escritório central (CO) para vários locaisFornecemos séries completas de produtos de divisores 1*N e 2*N adaptados a aplicações específicas.
Características
Baixa perda de inserção
Baixa PDL
Design compacto
Temperatura de funcionamento: de -40°C a 85°C
Alta confiabilidade e estabilidade
Boa uniformidade entre canais
Largo comprimento de onda operacional: de 1260 nm a 1650 nm
Aplicações
- Não.
Parâmetros técnicos
| Parâmetro | 1xN Especificação do divisor PLC | ||||||
| Comprimento de onda de funcionamento (nm) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perda de inserção (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Max. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformidade (dB) | Tipico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Máximo | Tipico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Comprimento de onda Prejuízo do departamento ((dB) |
Tipico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Max. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura Prejuízo do departamento |
Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directividade (dB) Min | 55 | ||||||
| Perda de retorno (dB) Min | 55 ((50) | ||||||
| Temperatura de funcionamento (°C) | -40 ~ +85 | ||||||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||||||
| Comprimento da fibra | 1m ou personalizado | ||||||
| Tipo de fibra | G657A | ||||||
| Tipo de conector | Personalizado | ||||||
| Fibra nua do divisor PLC (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blockless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modulo de divisão de PLC ((mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | Caixa de montagem em rack, caixa LGX, caixa ODF | ||||||
Informações de encomenda
| Médico geral | XXX | XX | XX | XX | XX | XX |
|
Porto Configuração |
Tipo de módulo | Tipo de cabo | Comprimento da fibra | Conector de entrada |
Produção Conector |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF=Fibra nua BL=Sem bloco MO=Módulo Caixa LG=LGX RM=Montagem de rack CB =Caixa de cassete XX = Personalizado
|
00 = nenhum 09=900um Tubos soltos 20=2,0 mm 30 = 3,0 mm |
05=0,5m 10=1,0m 15 = 1,5 m 30 = 3,0 m 40=4,0m 50 = 5,0 m ...... |
0 = nenhum 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Personalizado |
0 = nenhum 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Personalizado |
Perguntas frequentes
|
|
