| Brand Name: | GEZHI |
| Número do modelo: | Divisor do PLC GZ-1x32 |
Descrição do produto:

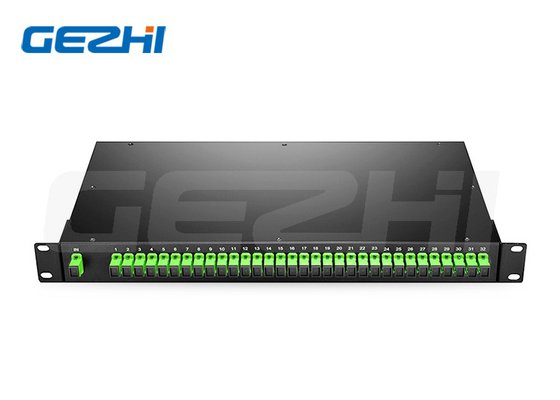

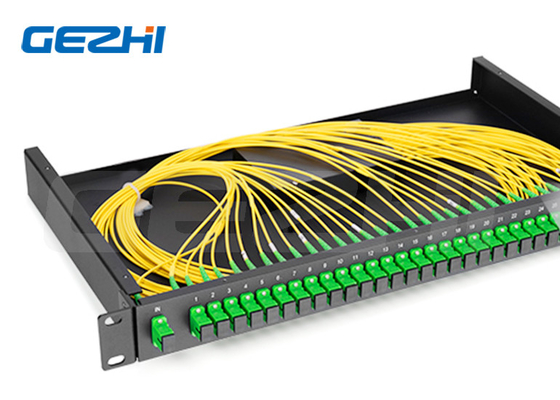

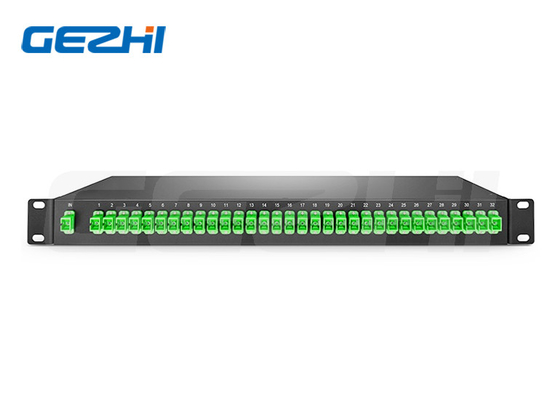

1x32 Port Fibra de modo único PLC Splitter Rack Mount com conector SC/APC
1x32 PLC Splitter
PLC (Planar Lightwave Circuit) Splitters são splitters de modo único com uma relação de divisão uniforme de uma fibra de entrada para várias fibras de saída.,1x16 e 1x32.
Todos os divisores são fabricados usando um processo muito simples que produz confiável,dispositivos de baixo custoOs divisores podem ser fabricados em comprimentos de fibra personalizados e com qualquer tipo de conector.
Os divisores de fibra óptica possuem alta confiabilidade, ampla faixa de comprimento de onda operacional e boa uniformidade de canal para canal, e são amplamente utilizados em redes PON para realizar a divisão de potência do sinal óptico.
Características
◆Baixa PDL
◆Concepção compacta
◆ Baixa perda de inserção
◆Temperatura de funcionamento ampla, -40°C ~ 85°C
◆Alta fiabilidade e estabilidade
◆Boa uniformidade de canal para canal
◆ Largo comprimento de onda de operação: de 1260 nm a 1650 nm
◆Cumpre os requisitos GR-1209-CORE e GR-1221-CORE
Aplicações
◆Sistema CATV
◆ Sensor de fibra
◆Rede de Área Local, PON e FTTH
◆Equipamento e sistema de fibra óptica
Parâmetros técnicos
| Parâmetro | 1xN Especificação do divisor PLC | ||||||
| Comprimento de onda de funcionamento (nm) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perda de inserção (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Max. | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformidade (dB) | Tipico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Máximo | Tipico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Comprimento de onda Prejuízo do departamento ((dB) |
Tipico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Max. | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura Prejuízo do departamento |
Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directividade (dB) Min | 55 | ||||||
| Perda de retorno (dB) Min | 55 ((50) | ||||||
| Temperatura de funcionamento (°C) | -40 ~ +85 | ||||||
| Temperatura de armazenamento (°C) | -40 ~ +85 | ||||||
| Comprimento da fibra | 1m ou personalizado | ||||||
| Tipo de fibra | G657A | ||||||
| Tipo de conector | Personalizado | ||||||
| Fibra nua do divisor PLC (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Blcokless (mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Módulo de divisão PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((mm) | Caixa de montagem em rack, caixa LGX, caixa ODF | ||||||
Informações de encomenda
|
Perguntas frequentes
|
|
