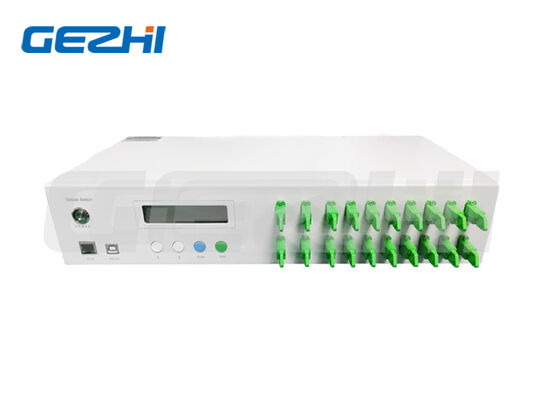

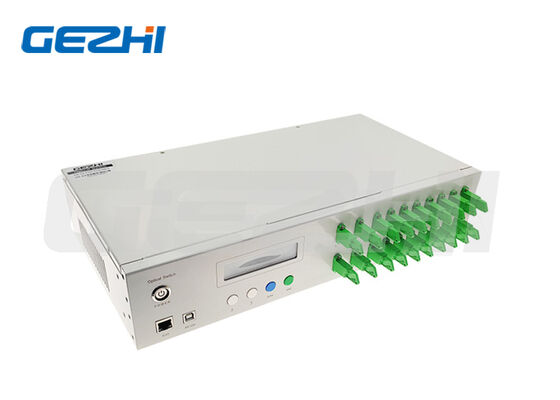

A matriz de comutador óptico Gezhi MEMS MxN adota um projeto de chip MEMS de silício integrado, suportando transmissão bidirecional de sinal óptico, configurável como estrutura de roteamento de sinal M×N ou N×M.As especificações dos canais variam de mini 4×4 até matriz em grande escala 256×256, circuito de acionamento integrado compatível com CMOS/TTL, com controlo independente de cada canal óptico.

O interruptor de matriz de fibra MEMS montado em rack passa por testes rigorosos de confiabilidade de longa vida, amplamente implantado em telecomunicações, aeroespacial, medição automática de fibra, FTTH,Monitorização remota de cabos ópticos e outros cenários de comunicação óptica de alta demanda.

• Sistema de controlo estável SerialNet, estabilidade e fiabilidade ultra-elevadas a longo prazo

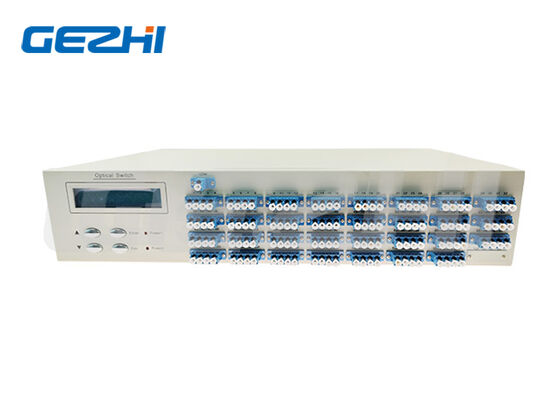

• Painel LCD frontal integrado com exibição visual de dados em tempo real, funcionamento de botões físicos
• Transmissão de sinal óptico totalmente transparente, baixa perda dependente do comprimento de onda
• Suporte à varredura automática de canais, intervalo de varredura personalizável e intervalo de canais de início/fim
• Interfaces de controlo duplas: porta serial RS232 + gerenciamento remoto de rede RJ45 Ethernet
• Chaves de painel bloqueáveis e função de bloqueio de canal para evitar mau funcionamento
• Ampla gama de temperatura e umidade de funcionamento, adaptabilidade industrial

• Conector de fibra: FC, SC, LC, ST, SMA ou personalizado
• Porta de comunicação: RJ45 + RS232, interface personalizada disponível

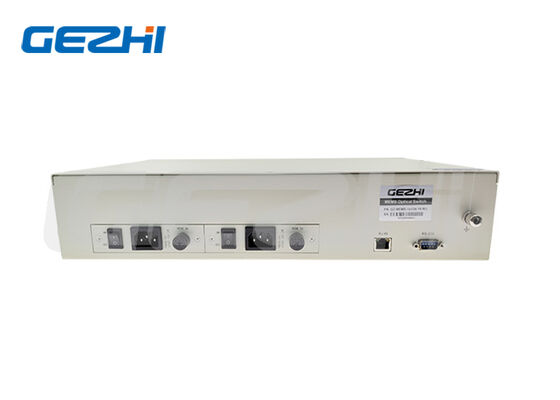

• Fornecimento de energia: AC 220V ((50/60Hz) / DC 36V~72V; duplo AC/DC opcional
• Temperatura de funcionamento: -10°C ~ +60°C
• Temperatura de armazenagem: -40°C ~ +85°C
• Humidade de trabalho: 5% ~ 95% não condensante
• Tamanho do rack: 1U ((483×230×44,5 mm, ≤ 16 canais), 2U ((483×230×89 mm, ≤ 32 canais), 3U/4U/rack personalizado

• Taxa de Baud Opcional: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (padrão 19200)
• Protocolo de controlo: conjunto de comandos em série personalizados, começando por <, terminando por >, código de comando em maiúscula
• Métodos de controlo: operação de botão LCD local, controlo serial RS232, controlo remoto RJ45 Ethernet

• Ensaios de redes de acesso de fibra óptica FTTH/FITL
• Sistema de medição automática de fibra óptica
• Monitorização remota em tempo real da rede óptica
• Sistema de monitorização e manutenção em linha de cabos ópticos
• Investigação e ensaios de produção de equipamento de telecomunicações
• Comutação de ligações de comunicação óptica aeroespacial
• Roteamento de sinais ópticos multicanal do centro de dados
• Comutação de sinal multi-camada de instrumentos ópticos

Código de encomenda:MEMS-MxN-X-XX-X-XX-XX-XX-XX-XX

• MxN Matrix Scale: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /customizado
• Modo de Fibra: S=Modo Único (SM), M=Multi-Modo (MM)
• Comprimento de onda: 85=850nm, 13=1310nm, 15=1550nm, 85/13 duplo comprimento de onda etc.
• Pacote de prateleira: 1U/2U/3U/4U/conformidade
• Especificação do núcleo de fibra: M5=50/125, M6=62.5/125, S9=9/125
• Fornecimento de energia: AC único, DC único, duplo AC, duplo DC, híbrido AC+DC
• Conector de fibra: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, sem conector

• Grande cobertura de matriz de até 256×256, suporte a tamanho personalizado de vários canais
• Perda de inserção ultra-baixa, alta crosstalk de isolamento, excelente desempenho de transmissão óptica
• Transmissão bidirecional de sinal, comutação flexível de layout M×N/N×M
• Controle remoto duplo RS232+Ethernet, suporte à monitorização sem supervisão a longa distância
• Design montado em rack industrial, armário padrão de 19 polegadas compatível
• 10 bilhões de vezes de vida útil de comutação, operação constante estável a longo prazo
• Operação visual LCD local + controle duplo de software remoto, depuração conveniente
• Serviço personalizado completo: comprimento de onda, conector, tamanho do rack, fonte de alimentação, interface

R: Os modelos padrão incluem 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, máximo até matriz 256×256, especificações de canal personalizadas disponíveis.

R: Três modos de controlo: 1. operação do botão físico LCD local; 2. controlo do computador superior da porta serial RS232; 3. gestão remota da rede RJ45 Ethernet.

R: Sim. A matriz de interruptores ópticos MEMS interna suporta transmissão óptica bidirecional, pode ser usada como matriz M×N ou N×M conforme necessário.

R: A durabilidade de comutação atinge ≥ 10 mil milhões de vezes, adequada para cenários de teste de varredura automática contínua a longo prazo.

A: Suporte a comandos de bloqueio de chave remota e bloqueio de canal via porta serial, após o bloqueio, o painel frontal não pode alternar canais manualmente.
