| Brand Name: | GEZHI or OEM |
| Número do modelo: | 40CH AAWG |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

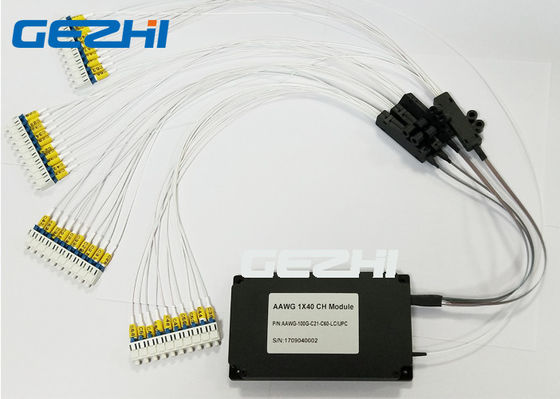

comprimento de onda do módulo DWDM Mux e do Demux C21~C60 de 1x40 CH AAWG
O módulo do canal AAWG de Gezhi 40 oferece uma solução ultra de pequenas perdas (3.5dB) e alta do WDM do isolamento do canal para centros de dados e aplicações de acesso do metro. Este sistema apto para a utilização simples integra um medidor de ondas 100GHZ posto atérmico inovativo que raspa o multiplexer baseado (AWG) e um desmultiplexador configurado para os canais 21 a 60 da grade da UIT.
Características
Perda de inserção ultra baixa para a distância e o desempenho aumentados
Isolamento alto do canal para a confiança aumentada
Todas as taxas e protocolos de dados do T1 a 100Gbps
Nenhumas exigências da corrente elétrica
Confiança de GR-1221-COREUNC & de Telecordia TR-NWT-000468
Aplicações
Tratamento dos sinais ótico
Roteamento seletivo do comprimento de onda
Transmissão do WDM
O WDM baseou ADM
Trabalhos da rede do metro e do longo-curso
Especificação
| Parâmetro | Especificações | Unidade | Comentário | ||
| Minuto | Máximo | ||||
| Canal de entrada | 1 | ||||
| Canal de saída | 40 | 32, 48 canais disponíveis | |||
| Afastamento de canal | 100 | Gigahertz | |||
| Passband da referência | -12,5 | 12,5 | Gigahertz | ||
| Precisão do comprimento de onda | -50 | 50 | pm | Relativo à grade da UIT | |
| largura de banda 1dB |
0,2 (G) 0,4 (F) | nanômetro | Tipo tipo superior F-liso de G-Gaussion
| ||
| largura de banda 3dB |
0,4 (G) 0,6 (F) | nanômetro | |||
| I.L | 6 | DB | Pior caso no passband da UIT | ||
| I.L UNI. | 1 | DB | |||
| Ondinha | 0,7 | DB | Variação da perda no passband da UIT | ||
| PDL | 0,5 | DB | Valor máximo no passband da UIT | ||
| Interferência adjacente | 25 | DB | Pior caso no passband da UIT | ||
| Interferência Não-adjacente | 30 | DB | Pior caso no passband da UIT | ||
| Interferência total | 22 | DB | Interferência cumulativa de todos canais restantes | ||
| Perda do retorno | 40 | DB | |||
| Poder ótico contínuo máximo | 250 | mW | Poder ótico da entrada máxima | ||
| Dispersão cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Imagem do pacote
|
|
