| Brand Name: | GEZHI or OEM |
| Número do modelo: | 60CH AAWG |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

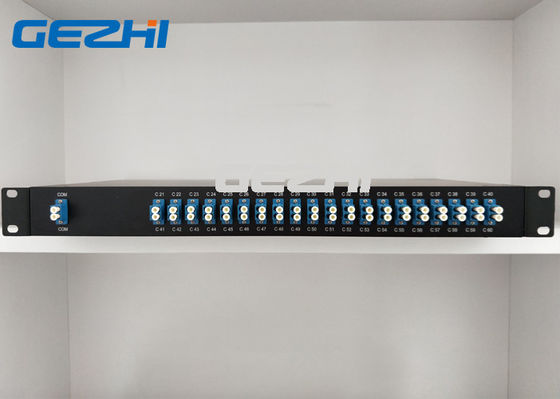

Módulo Rackmount atérmico Calibre de diâmetro de fios DWDM do único canal da fibra 50Ghz 60
O módulo atérmico Calibre de diâmetro de fios DWDM do 60ch Mux Demux de GEZHI é um módulo ótico passivo de pequenas perdas, high-density e autônomo. É baseado na tecnologia atérmica Calibre de diâmetro de fios com as faixas de passagem dadas forma Gaussian. Fornecendo o acesso até os canais 60Channel espaçados 50GHz em um pacote 1U, esta unidade maximiza a capacidade da escala da C-faixa. Conjuntamente com os identificadores e os amplificadores, 60ch o demux do mux Calibre de diâmetro de fios DWDM apoia uma vasta gama de arquiteturas de ponto a ponto simples às configurações em anel amplificadas.
Características
Nenhumas exigências da corrente elétrica
Isolamento alto do canal para a confiança aumentada
Perda de inserção ultra baixa para a distância e o desempenho aumentados
Confiança de GR-1221-COREUNC & de Telecordia TR-NWT-000468
Aplicações
Roteamento seletivo do comprimento de onda
O WDM baseou ADM
Trabalhos da rede do metro e do longo-curso
Transmissão do WDM
Tratamento dos sinais ótico
Especificação
| Parâmetro | Especificações | Unidade | Comentário | ||
| Minuto | Máximo | ||||
| Canal de entrada | 1 | ||||
| Canal de saída | 60 | 80, 96 canais disponíveis | |||
| Afastamento de canal | 50 | Gigahertz | |||
| largura de banda 1dB |
0,18 |
nanômetro | Tipo de Gaussion | ||
| largura de banda 3dB |
0,28 |
nanômetro | |||
| I.L | 6 | DB | Pior caso no passband da UIT | ||
| I.L UNI. | 1 | DB | |||
| Ondinha | 0,7 | DB | Variação da perda no passband da UIT | ||
| PDL | 0,5 | DB | Valor máximo no passband da UIT | ||
| Interferência adjacente | 22 | DB | Pior caso no passband da UIT | ||
| Interferência Não-adjacente | 27 | DB | Pior caso no passband da UIT | ||
| Interferência total | 20 | DB | Interferência cumulativa de todos canais restantes | ||
| Perda do retorno | 40 | DB | |||
| Poder ótico contínuo máximo | 250 | mW | Poder ótico da entrada máxima | ||
| Dispersão cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Imagem do pacote
|
|
| Brand Name: | GEZHI or OEM |
| Número do modelo: | 60CH AAWG |
| MOQ: | 1PC |
| preço: | Negociável |
| Detalhes da embalagem: | Caixa de papel |
| Payment Terms: | T/T, Western Union |
Módulo Rackmount atérmico Calibre de diâmetro de fios DWDM do único canal da fibra 50Ghz 60
O módulo atérmico Calibre de diâmetro de fios DWDM do 60ch Mux Demux de GEZHI é um módulo ótico passivo de pequenas perdas, high-density e autônomo. É baseado na tecnologia atérmica Calibre de diâmetro de fios com as faixas de passagem dadas forma Gaussian. Fornecendo o acesso até os canais 60Channel espaçados 50GHz em um pacote 1U, esta unidade maximiza a capacidade da escala da C-faixa. Conjuntamente com os identificadores e os amplificadores, 60ch o demux do mux Calibre de diâmetro de fios DWDM apoia uma vasta gama de arquiteturas de ponto a ponto simples às configurações em anel amplificadas.
Características
Nenhumas exigências da corrente elétrica
Isolamento alto do canal para a confiança aumentada
Perda de inserção ultra baixa para a distância e o desempenho aumentados
Confiança de GR-1221-COREUNC & de Telecordia TR-NWT-000468
Aplicações
Roteamento seletivo do comprimento de onda
O WDM baseou ADM
Trabalhos da rede do metro e do longo-curso
Transmissão do WDM
Tratamento dos sinais ótico
Especificação
| Parâmetro | Especificações | Unidade | Comentário | ||
| Minuto | Máximo | ||||
| Canal de entrada | 1 | ||||
| Canal de saída | 60 | 80, 96 canais disponíveis | |||
| Afastamento de canal | 50 | Gigahertz | |||
| largura de banda 1dB |
0,18 |
nanômetro | Tipo de Gaussion | ||
| largura de banda 3dB |
0,28 |
nanômetro | |||
| I.L | 6 | DB | Pior caso no passband da UIT | ||
| I.L UNI. | 1 | DB | |||
| Ondinha | 0,7 | DB | Variação da perda no passband da UIT | ||
| PDL | 0,5 | DB | Valor máximo no passband da UIT | ||
| Interferência adjacente | 22 | DB | Pior caso no passband da UIT | ||
| Interferência Não-adjacente | 27 | DB | Pior caso no passband da UIT | ||
| Interferência total | 20 | DB | Interferência cumulativa de todos canais restantes | ||
| Perda do retorno | 40 | DB | |||
| Poder ótico contínuo máximo | 250 | mW | Poder ótico da entrada máxima | ||
| Dispersão cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Imagem do pacote
