Baixo equipamento FSW-1X8-U do interruptor ótico da cremalheira 1×N da perda de inserção (N≤16)

Equipamento FSW-1X8-U do interruptor ótico da cremalheira 1×N da perda de inserção de GEZHI o baixo (N≤16) é o uso do interruptor ótico realizar produtos de conversão óticos do trajeto. O baixo equipamento FSW-1X8-U do interruptor ótico da cremalheira 1×N da perda de inserção (N≤16) permite a conexão automatizada e repetível de uma fibra comum ao número 8 de fibras da saída ou da entrada. O interruptor ótico da fibra da montagem em rack estes 1x8 é bidirecional e pode ser usado o sentido em 1x8 ou em 8x1.

Com a capacidade de controlar e de comutar a rota ótica. A montagem em rack Siwtches ótico de FSW-1x8-U pode manualmente ser selecionada do painel frontal ou ser controlada através RS232 do porto, porta ethernet e auto-ser feita a varredura em determinada frequência. No sistema de transmissão de fibra ótica, a montagem em rack Siwtches ótico do FSW-1x8-U de GEZHI é usada para a monitoração da fibra do multi-canal, a multi seleção do detector da fonte luminosa, e a proteção de fibra ótica etc. do trajeto. Além disso, a montagem em rack Siwtches ótico do FSW-1x8-U de GEZHI é usada igualmente no sistema de teste de fibra ótica para a fibra ótica e seu teste componente, teste do cabo exterior e o sistema de vigilância ótico dos sensores do multi-ponto.

Características

Baixa perda de inserção, interruptor rápido

Gestão remota do controle RS232 e dos ethernet RJ45
SerialNet, confiança alta, estabilidade alta
Sinal transparente da transmissão. Estabilidade e confiança altas

Painel de exposição do diodo emissor de luz. Exposição visual, operação conveniente
O canal e o intervalo de tempo da exploração automática podem estabelecer-se

Aplicações

Monitoração do cabo e sistema de manutenção

FITL
Medida automática

Monitoração remota da rede ótica

Especificação

Parâmetros	Unidade	Indicadores
Tipo da unidade		FSW-1x8-U
Escala de comprimento de onda	nanômetro	1260~1650nm
Teste o comprimento de onda	nanômetro	1310/1550 de nanômetro
Perda de inserção	DB	Tipo. ≤0.8dB, DB Max.≤1.5
Repetibilidade	DB	≤ 0,02
Perda do retorno	DB	≥ 55
Interferência	DB	≥ 70
WDL	DB	≤ 0,25
PDL	DB	≤ 0,05
Poder ótico	mW	≤ 500
Tempo do interruptor	Senhora	Senhora ≤10 (canal adjacente)
Tipo da fibra	um	9/125
Conector		FC/APC
Porto da monitoração		RJ45 & RS-232
Fonte de alimentação de trabalho (Tomada-tipo)	V	C.A.: 100~ 240 (50/60Hz)
Consumo de potência	W	< 10
Temperatura de funcionamento	℃	-10 ~ 60
Tamanho	milímetro	1U: 483 x 230 x 45

Baixo equipamento FSW-1X8-U do interruptor ótico da cremalheira 1×N da perda de inserção (N≤16)

Painel a explicar:

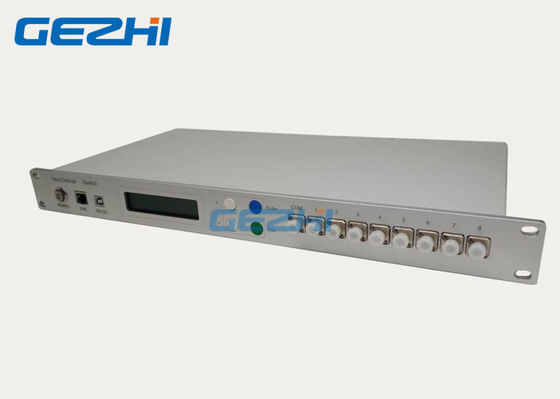

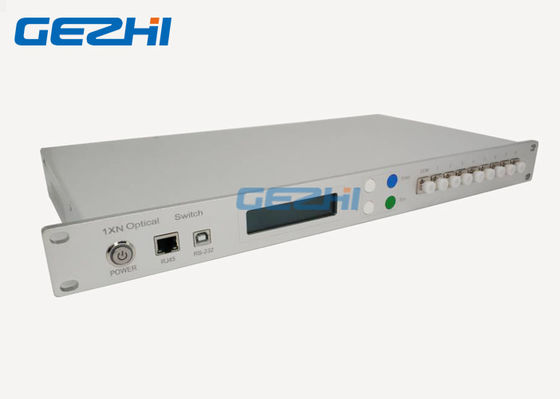

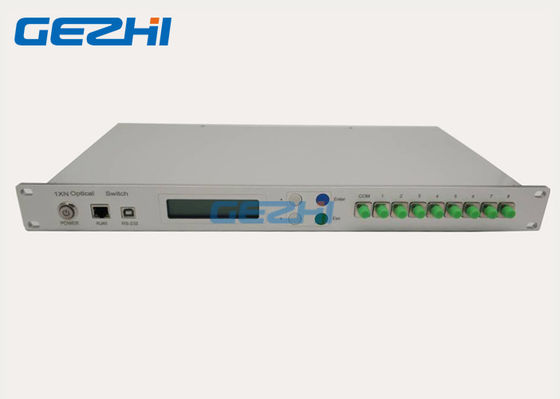

Painel frontal

◆Power: Interruptor mestre da fonte de alimentação

◆RJ45: Relação da gestão de rede das comunicações;

◆RS-232: Relação de série de Rs-; Relação de comunicação RS232 de série;

◆LCD: Dispositivos que indicam a informação diretamente;

◆▲: Chave a mover; ▼: Chave a abaixar; Entre: Chave a determinar;

Esc: Chave a cancelar;

◆com, 1~8: Relação da fibra;

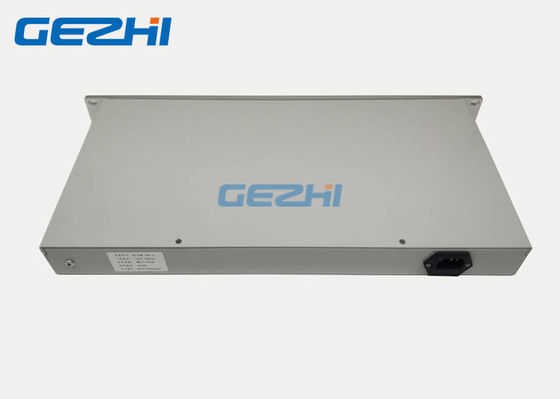

Painel traseiro

◆AC: 100~240V: Relação do cabo de alimentação;
