| Brand Name: | GEZHI or OEM |
| Número do modelo: | CCWDM-18CH |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

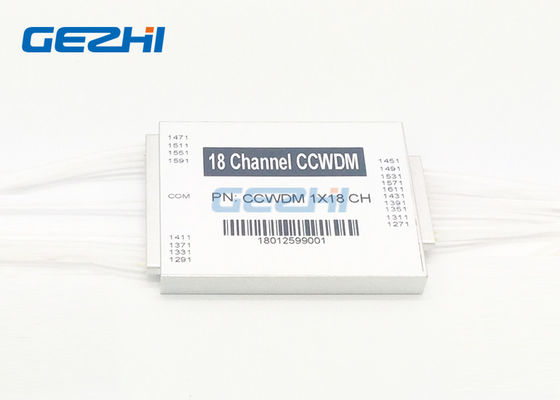

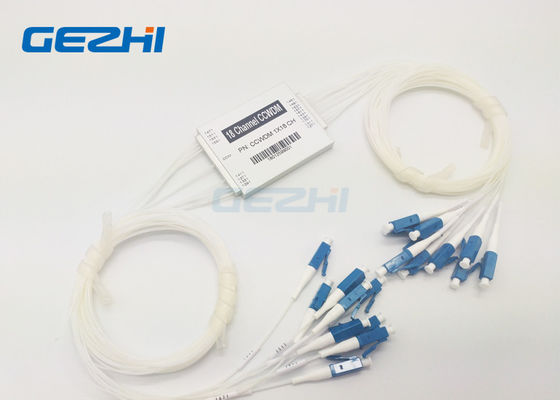

18 canais comprimem o módulo de CWDM MUX/DEMUX
Os módulos de CCWDM (CWDM compacto) dos meios de GEZHI para adicionar a capacidade a sua rede da fibra ótica sem instalar a fibra adicional. Fornece a largura de banda aumentada e o rendimento aumentado da planta de fibra do legado em um dos pacotes os menores da indústria. O módulo de CCWDM é baseado na tecnologia e no metal do filtro do filme fino que ligam o empacotamento micro-ótico. Opera-se em comprimentos de onda da grade CWDM da UIT do afastamento de canal 20nm
desde 1270 nanômetro a 1610nm ou a 1271nm a 1611nm.
Características | Aplicações |
|
|
Especificações
| Parâmetro | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Comprimento de onda de funcionamento (nanômetro) | 1260~1620 | |||||
| Comprimento de onda do canal (nanômetro) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | |||||
| Afastamento de canal (nanômetro) | 20 | |||||
| Passband de canal (nanômetro) | CWL+/-6.5nm | |||||
| Perda de inserção (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Ondinha do canal (DB) | ≤0.4 | |||||
| Isolamento (DB) | Adjacente | >30 | ||||
| Não-adjacente | >40 | |||||
| Dispersão do modo da polarização (picosegundo) | ≤0.2 | |||||
| Perda do dependente da polarização | ≤0.2 | |||||
| Diretividade (DB) | >45 | |||||
| Perda do retorno (DB) | >45 | |||||
| Manipulação máxima do poder (mW) | 500 | |||||
| Temperatura de funcionamento (℃) | -5~+70 | |||||
| Temperatura de armazenamento (℃) | -40~85 | |||||
| Tipo da fibra | G657A1 | |||||
| Conector | TBD | |||||
| Dimensão do pacote (milímetros) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Informação pedindo
| Configuração | Canal não. | Tipo da trança | Comprimento da fibra | Declinação (milímetros) | Conector |
| CC=CCWDM | Canal 10=10 | 0=250um | 0=0.5m | 1= L55 x W35 xH8 | 0=None |
Tecnologia original do Livre-espaço
18 o módulo compacto dos canais CWDM Mux/DEMUX adota a tecnologia do Livre-espaço, que usa a propagação clara no espaço livre para transmitir sem fio dados. Dentro do dispositivo, os canais de sinal adjacentes são conectados pelo feixe paralelo em vez da fibra. Isto salvar muito espaço para a caixa do pacote, e a obra original igualmente ajuda CCWDM Mux Demux com baixa perda de inserção.
18 canais comprimem o módulo de CWDM MUX/DEMUX
Desenho mecânico
TIPO - 1
TIPO - 2
Pacote
|
|
