| Brand Name: | GEZHI or OEM |
| Número do modelo: | CCWDM-1x18 |
| MOQ: | 1PC |
| preço: | Negociável |
| Delivery Time: | 2-7 dias do trabalho |
| Payment Terms: | T/T, Western Union |

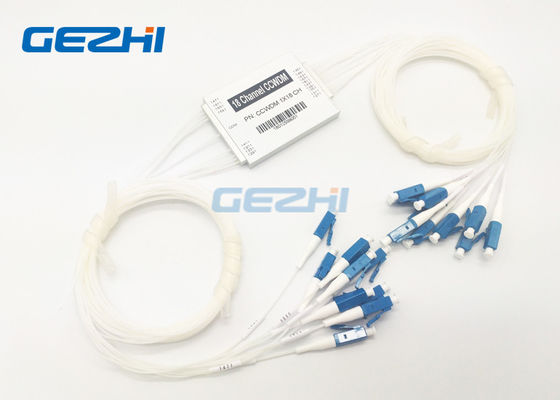

Independente do protocolo da fibra LC/PC do módulo passivo do campo de CCWDM Mux único
Protocolo da fibra LC/PC do módulo passivo do campo de CCWDM Mux o único independente dos meios de GEZHI para adicionar a capacidade a sua rede da fibra ótica sem instalar a fibra adicional. Fornece a largura de banda aumentada e o rendimento aumentado da planta de fibra do legado em um dos pacotes os menores da indústria. Independente do protocolo da fibra LC/PC do módulo passivo do campo de CCWDM Mux o único é baseado na tecnologia e no metal do filtro do filme fino que ligam o empacotamento micro-ótico.
Pode substituir produtos de CWDM é usado nas telecomunicações, nas redes corporativas, nas redes de PON, na televisão por cabo e nos outros campos. A perda de inserção mais baixa faz o módulo de CCWDM ter uma mais baixa atenuação do sinal quando usada, desse modo reduzindo as exigências de poder do transmissor do sinal.
|
Características |
Aplicações |
|
|
Especificações
| Parâmetro | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Comprimento de onda de funcionamento (nanômetro) | 1260~1620 | |||||
| Comprimento de onda do canal (nanômetro) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | |||||
| Afastamento de canal (nanômetro) | 20 | |||||
| Passband de canal (nanômetro) | CWL+/-6.5nm | |||||
| Perda de inserção (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Ondinha do canal (DB) | ≤0.4 | |||||
| Isolamento (DB) | Adjacente | >30 | ||||
| Não-adjacente | >40 | |||||
| Dispersão do modo da polarização (picosegundo) | ≤0.2 | |||||
| Perda do dependente da polarização | ≤0.2 | |||||
| Diretividade (DB) | >45 | |||||
| Perda do retorno (DB) | >45 | |||||
| Manipulação máxima do poder (mW) | 500 | |||||
| Temperatura de funcionamento (℃) | -5~+70 | |||||
| Temperatura de armazenamento (℃) | -40~85 | |||||
| Tipo da fibra | G657A1 | |||||
| Conector | TBD | |||||
| Dimensão do pacote (milímetros) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Independente do protocolo da fibra LC/PC do módulo passivo do campo de CCWDM Mux único
Informação pedindo
| Configuração | Canal não. | Tipo da trança | Comprimento da fibra | Declinação (milímetros) | Conector |
| CC=CCWDM |
Canal 10=10 41=4+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2= L55 x W45 xH8
|
0=None 5=LC/APC 7=others |
Tecnologia original do Livre-espaço
Independente do protocolo da fibra LC/PC do módulo passivo do campo de CCWDM Mux o único adota a tecnologia do Livre-espaço, que usa a propagação clara no espaço livre para transmitir sem fio dados. Dentro do dispositivo, os canais de sinal adjacentes são conectados pelo feixe paralelo em vez da fibra. Isto salvar muito espaço para a caixa do pacote, e a obra original igualmente ajuda CCWDM Mux Demux com baixa perda de inserção.
1x18 CCWDM escolhem a solução da fibra
Independente do protocolo da fibra LC/PC do módulo passivo do campo de CCWDM Mux único
Desenho mecânico
TIPO - 1
TIPO - 2
|
|
