Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do artigo: | Mini módulo de CWDM | Canal: | 1x7 |
|---|---|---|---|
| Comprimento de onda: | 1470~1590nm | Conector: | Personalizado |
| Aplicação: | Serviço especial opcional | Característica: | Estabilidade térmica super |
| Destacar: | 1x7 CCWDM Mux Demux,módulo de 1590nm CCWDM,Dispositivo ótico de CCWDM |
||

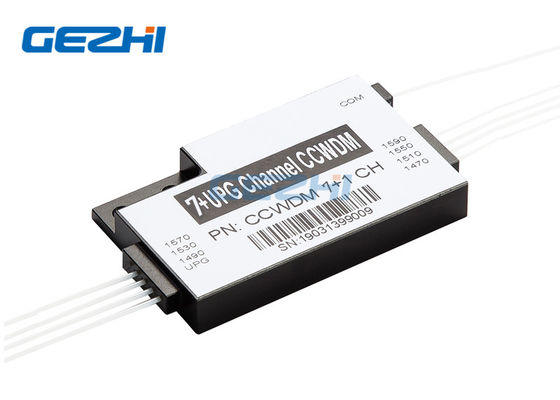

dispositivo ótico do mini CWDM módulo CCWDM Mux/Demux de 1x7 CH
GEZHI especializou-se no costume configurado, seguro, os produtos de CCWDM baseados em exigências de cliente. Nosso dispositivo ótico do mini CWDM módulo CCWDM Mux/Demux de 1x7 CH é baseado no sistema ótico do espaço livre & tem a melhor uniformidade contra projetos de fita fina de (TFF) do filtro. O isolamento alto de GEZHI, baixa perda de inserção, parâmetros de alta qualidade da baixa oferta passiva do módulo CCWDM do estojo compacto CWDM do PDL com 7 comprimento de onda 1470nm, 1490nm, 1510nanômetro,1530nm,1550nm,1570nm,1590nmecomumportodaelevaçãoparaodesenvolvimentoeafibrafuturosestende.
O dispositivo ótico do mini CWDM módulo CCWDM Mux/Demux de 1x7 CH pode substituir produtos de CWDM é usado nas telecomunicações, nas redes de PON, nas redes corporativas, na televisão por cabo e nos outros campos. A perda de inserção mais baixa faz o módulo de CCWDM ter uma mais baixa atenuação do sinal quando usada, desse modo reduzindo as exigências de poder do transmissor do sinal.
|
Características |
Aplicações |
|
|
Especificações
| Parâmetro | 7 Ch | 7+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1620 | ||||||
| Comprimento de onda do canal (nanômetro) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | ||||||
| Escala de comprimento de onda do porto de UPG (nanômetro) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (nanômetro) | CWL+/-6.5nm | ||||||
| Perda de inserção (DB) * | ≤2.0 | ≤2.0 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondinha do canal (DB) | ≤0.3 | ||||||
| Isolamento (DB) | Adjacente | >30 | |||||
| Non-adjacen | >40 | ||||||
| Isolamento de UPG (DB) | NA | >15 | NA | >15 | >15 | ||
| Dispersão do modo da polarização (picosegundo) | ≤0.2 | ||||||
| Perda dependente da polarização (DB) | ≤0.2 | ||||||
| Diretividade (DB) | >45 | ||||||
| Perda do retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 500 | ||||||
| Temperatura de funcionamento (℃) | -40~+75 | ||||||
| Temperatura de armazenamento (℃) | -40~+85 | ||||||
| Tipo da fibra | G657A1 | ||||||
| Conector | TBD | ||||||
| Dimensão do pacote (milímetros) | L55 x W35 x H8 ou L46 x W28 x H6 | ||||||
Tecnologia original do Livre-espaço
O dispositivo ótico do mini CWDM módulo CCWDM Mux/Demux de 1x7 CH adota a tecnologia do Livre-espaço, que usa a propagação clara no espaço livre para transmitir sem fio dados. Dentro do dispositivo, os canais de sinal adjacentes são conectados pelo feixe paralelo em vez da fibra. Isto salvar muito espaço para a caixa do pacote, e a obra original igualmente ajuda CCWDM Mux Demux com baixa perda de inserção.
dispositivo ótico do mini CWDM módulo CCWDM Mux/Demux de 1x7 CH
Informação pedindo
| Configuração | Canal não. | Tipo da trança | Comprimento da fibra | Declinação (milímetros) | Conector |
| CC=CCWDM |
Canal 70=7 71=7+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Desenho mecânico
TIPO - 1
TIPO - 2
