Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do artigo: | CWDM compacto | Canal: | 8 |
|---|---|---|---|
| Comprimento de onda: | 1470~1610nm | Conector: | LC/UPC |
| Aplicação: | Rede de CWDM | Característica: | Ultra de pequenas perdas |
| Destacar: | 1x8 CCWDM,Multiplexer de 8CH CCWDM,8 módulo dos canais CCWDM |
||

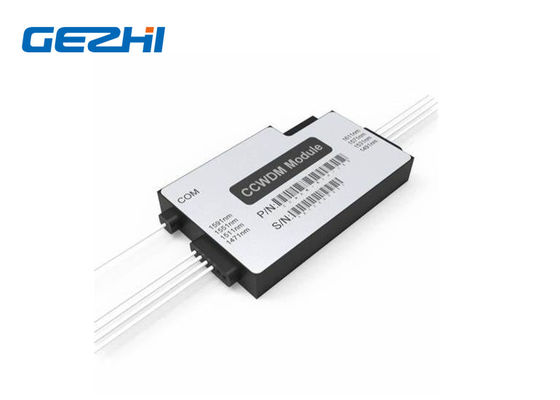

1x8 Multiplexer ótico da mini fibra dos módulos do estojo compacto CWDM
O módulo dos canais CCWDM de GEZHI 8 é CWDM compacto (multiplexação de divisão de comprimento de onda grosseira compacta), que é uma tecnologia da multiplexação de divisão de comprimento de onda baseada em TFF (filtro do filme fino). Trabalha da mesma forma como o módulo de CWDM, salvo que CCWDM usa a tecnologia espacial livre, comparada com o método de conexão em cascata da fibra comum de CWDM, comparado com o módulo de CWDM, o tamanho do pacote de CCWDM é extremamente pequeno a perda de inserção é mais baixo e a consistência é melhor; pode substituir produtos de CWDM é usada nas telecomunicações, nas redes corporativas, nas redes de PON, na televisão por cabo e nos outros campos. A perda de inserção mais baixa faz o módulo de CCWDM ter uma mais baixa atenuação do sinal quando usada, desse modo reduzindo as exigências de poder do transmissor do sinal.
|
Características |
Aplicações |
|
|
Especificações
| Parâmetro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1620 | ||||||
| Comprimento de onda do canal (nanômetro) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | ||||||
| Escala de comprimento de onda do porto de UPG (nanômetro) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (nanômetro) | CWL+/-6.5nm | ||||||
| Perda de inserção (DB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondinha do canal (DB) | ≤0.3 | ||||||
| Isolamento (DB) | Adjacente | >30 | |||||
| Non-adjacen | >40 | ||||||
| Isolamento de UPG (DB) | NA | >15 | NA | >15 | >15 | ||
| Dispersão do modo da polarização (picosegundo) | ≤0.2 | ||||||
| Perda dependente da polarização (DB) | ≤0.2 | ||||||
| Diretividade (DB) | >45 | ||||||
| Perda do retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 500 | ||||||
| Temperatura de funcionamento (℃) | -40~+75 | ||||||
| Temperatura de armazenamento (℃) | -40~+85 | ||||||
| Tipo da fibra | G657A1 | ||||||
| Conector | TBD | ||||||
| Dimensão do pacote (milímetros) | L55 x W35 x H8 ou L46 x W28 x H6 | ||||||
Informação pedindo
| Configuração | Canal não. | Tipo da trança | Comprimento da fibra | Declinação (milímetros) | Conector |
| CC=CCWDM |
Canal 40=4 41=4+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnologia original do Livre-espaço
1x8 o Multiplexer ótico da mini fibra dos módulos do estojo compacto CWDM adota a tecnologia do Livre-espaço, que usa a propagação clara no espaço livre para transmitir sem fio dados. Dentro do dispositivo, os canais de sinal adjacentes são conectados pelo feixe paralelo em vez da fibra. Isto salvar muito espaço para a caixa do pacote, e a obra original igualmente ajuda CCWDM Mux Demux com baixa perda de inserção.
1x8 Multiplexer ótico da mini fibra dos módulos do estojo compacto CWDM
Desenho mecânico
TIPO - 1
TIPO - 2
