Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do artigo: | Módulo passivo de CCWDM | Canal: | 1x4 |
|---|---|---|---|
| Comprimento de onda: | 1470~1530nm | Conector: | Personalizado |
| Aplicação: | Redes das telecomunicações | Característica: | Redes de banda larga |
| Destacar: | 1x4 estojo compacto CWDM Mux Demux,4 canal CCWDM,módulo passivo de 4CH CCWDM |
||

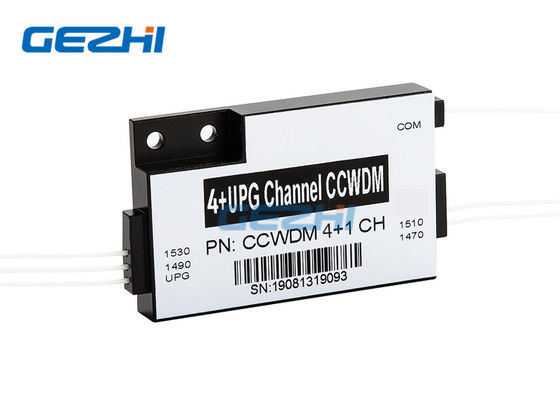

4 módulo compacto CCWDM passivo do canal CWDM com porto da elevação
GEZHI especializou-se no costume configurado, seguro, os produtos de CCWDM baseados em exigências de cliente. Nosso 4 módulo compacto CCWDM passivo do canal CWDM com porto da elevação é baseado no sistema ótico do espaço livre & tem a melhor uniformidade contra projetos de fita fina de (TFF) do filtro. O isolamento alto de GEZHI, baixa perda de inserção, parâmetros de alta qualidade da baixa oferta passiva do módulo CCWDM do estojo compacto CWDM do PDL com 4 comprimento de onda 1470nm, 1490nm, 1510nm, 1530nm e com um porto da elevação para o desenvolvimento e a fibra futuros estende.
Pode substituir produtos de CWDM é usado nas telecomunicações, nas redes de PON, nas redes corporativas, na televisão por cabo e nos outros campos. A perda de inserção mais baixa faz o módulo de CCWDM ter uma mais baixa atenuação do sinal quando usada, desse modo reduzindo as exigências de poder do transmissor do sinal.
|
Características |
Aplicações |
|
|
Especificações
| Parâmetro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Comprimento de onda de funcionamento (nanômetro) | 1260~1620 | ||||||
| Comprimento de onda do canal (nanômetro) | 1270,1290,…, 1590,1610, ou 1271,1291,…, 1591,1611 | ||||||
| Escala de comprimento de onda do porto de UPG (nanômetro) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (nanômetro) | CWL+/-6.5nm | ||||||
| Perda de inserção (DB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondinha do canal (DB) | ≤0.3 | ||||||
| Isolamento (DB) | Adjacente | >30 | |||||
| Non-adjacen | >40 | ||||||
| Isolamento de UPG (DB) | NA | >15 | NA | >15 | >15 | ||
| Dispersão do modo da polarização (picosegundo) | ≤0.2 | ||||||
| Perda dependente da polarização (DB) | ≤0.2 | ||||||
| Diretividade (DB) | >45 | ||||||
| Perda do retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 500 | ||||||
| Temperatura de funcionamento (℃) | -40~+75 | ||||||
| Temperatura de armazenamento (℃) | -40~+85 | ||||||
| Tipo da fibra | G657A1 | ||||||
| Conector | TBD | ||||||
| Dimensão do pacote (milímetros) | L55 x W35 x H8 ou L46 x W28 x H6 | ||||||
Informação pedindo
| Configuração | Canal não. | Tipo da trança | Comprimento da fibra | Declinação (milímetros) | Conector |
| CC=CCWDM |
Canal 40=4 41=4+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnologia original do Livre-espaço
4 o módulo compacto CCWDM passivo do canal CWDM com porto da elevação adota a tecnologia do Livre-espaço, que usa a propagação clara no espaço livre para transmitir sem fio dados. Dentro do dispositivo, os canais de sinal adjacentes são conectados pelo feixe paralelo em vez da fibra. Isto salvar muito espaço para a caixa do pacote, e a obra original igualmente ajuda CCWDM Mux Demux com baixa perda de inserção.
4 módulo compacto CCWDM passivo do canal CWDM com porto da elevação
Desenho mecânico
TIPO - 1
TIPO - 2
