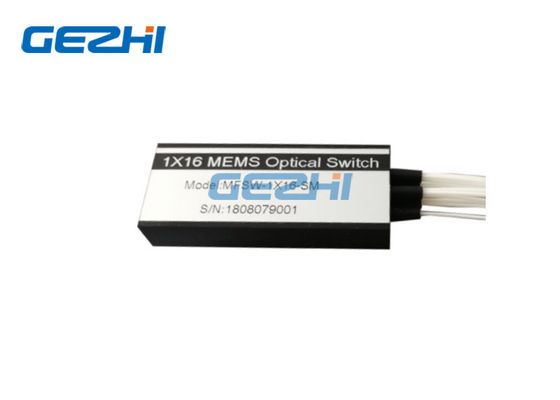

Interruptor ótico da rede 1620nm 1x16 MEMS da C.C. 5V PON

Name: Interruptor ótico da rede 1620nm 1x16 MEMS da C.C. 5V PON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MFSW-1x16
Price: 535.00 USD
Availability: InStock

Nome da marca:	GEZHI or OEM
Número do modelo:	GZ-MFSW-1x16
MOQ:	1pc
preço:	Negociável
Delivery Time:	2-7 dias do trabalho
Condições de pagamento:	T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

CHINA

Certificação:

CE RoHS ISO9001

Nome do produto:

Interruptor de MEMS

Canal:

1xN N≤16

Comprimento de onda:

1260~1620nm

Conector:

Personalizado

Características:

Tempo de comutação rápido

Aplicação:

Rede de PON

Detalhes da embalagem:

2pcs em uma espuma com caixa plástica

Habilidade da fonte:

500pcs pelo mês

Destacar:

interruptor ótico de 1x16 MEMS

Interruptor ótico da rede MEMS de PON

interruptor do cabo 1620nm ótico

Descrição do produto

módulo de interruptor ótico de 1x16 MEMS

Com seu projeto MEMS-baseado, desempenho durável do módulo de interruptor ótico de GEZHI Photonics 1x16 MEMS em um pacote compacto. Hora de comutação rápida e mais de 10 bilhão expectativas da vida para fazer-lhe o interruptor ótico perfeito para aplicações de fabricação de exigência. O interruptor ótico de MEMS está disponível para fibras singlemode com uma escolha de 1x2, 1x4,1x8, 1x12, módulos 1x16.

Características

Estrutura compacta
Tempo de comutação rápido
Baixa perda de inserção
Confiança alta

Aplicações

Rede de PON
Proteção
Instrumentação
Monitoração da rede

Especificação

Parâmetros	Unidade	MFSW-1×N (N≤16)
Comprimento de onda de funcionamento	nanômetro	1260~1620 para a manutenção programada, 850/1310 para o milímetro
Perda de inserção	DB	≤ 1,0 (típico: 0,8)
WDL	DB	≤ 0,3
TDL	DB	≤ 0,3
PDL	DB	≤ 0,1
Perda de retorno	DB	≥ 50 DA MANUTENÇÃO PROGRAMADA, MILÍMETRO DO ≥ 30
Interferência	DB	≥ 50 DA MANUTENÇÃO PROGRAMADA, MILÍMETRO DO ≥ 30
Repetibilidade	DB	≤ ±0.02
Tempo de comutação	Senhora	≤ 8
Durabilidade	épocas	≥ 10 bilhões
Fonte de alimentação	V	± 5% da C.C. 5V
Modo de comutação		Não-travamento
Poder ótico	mW	≤ 500
Temperatura de funcionamento	°C	-5 ~ +70
Temperatura de armazenamento	°C	-40 ~ +85
Umidade de funcionamento	%	5 ~ 95
Dimensão	milímetro	34×24×11 ou 60×24×11

Nota: 1. Dentro de temperatura de funcionamento e de toda a CONCESSÃO.

2. Com exclusão do conector, e para adicionar 0.3dB IL para um par de conectores.

Pinos

Especificações

Não.	Artigo	Especificação
1	Fonte de alimentação	± 5% da C.C. 5V
2	Consumo de potência	<500mw>
3	Controle	UART ou modo paralelo (nível de TTL)

Pin Assignment

Pin	Nome do sinal	Descrição
1	NC	Nenhuma conexão interna física
2	VCC	Fonte de alimentação (5V)
3	ESTROBOSCÓPIO	Borda de queda ativa (entrada)
4	Terra	Terra de sinal
5	D0	Dados 0 (entrada)
6	D1	Dados 1 (entrada)
7	D2	Dados 2 (entrada)
8	D3	Dados 3 (entrada)
9	UART TX	UART transmite (a saída)
10	UART RX	UART recebe (a entrada)
11	Terra	Terra do caso
12	RDY	Apronte (saída), uso para a eliminação de erros interna
13	MODO	0=TTL, 1=UART (entrada)
14	RESTAURAÇÃO	0=Reset (entrada)

Rota ótica

Interruptor ótico da rede 1620nm 1x16 MEMS da C.C. 5V PON 0

Dimensão

Interruptor ótico da rede 1620nm 1x16 MEMS da C.C. 5V PON 1

Informação da ordem

GZ-MFSW-1xN-x-x-xx-xx-x

Tipo

Canal

Comprimento de onda

Tipo da fibra

Diâmetro da fibra

Comprimento da fibra

Conector

GZ-MFSW

01=1x1

02=1x2

.....

16=1x16

......

Faixa de C=C

Faixa de L=L

Faixa de O=O

Faixa de D=C+L

X= outro

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

0=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

LP=LC/PC

LA=LC/APC

X=Other
