| Brand Name: | GEZHI or OEM |
| Número do modelo: | Calibre de diâmetro de fios 96CH |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

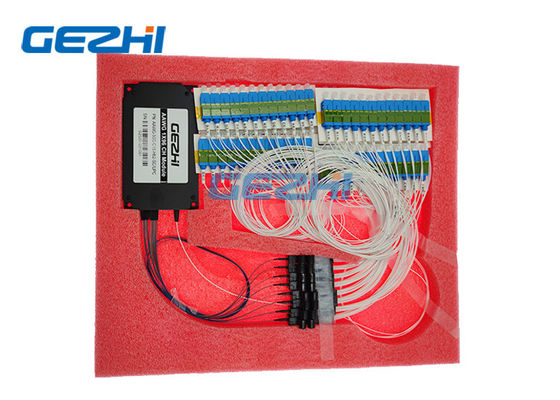

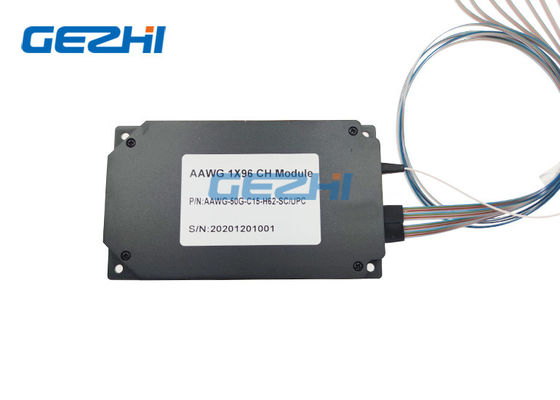

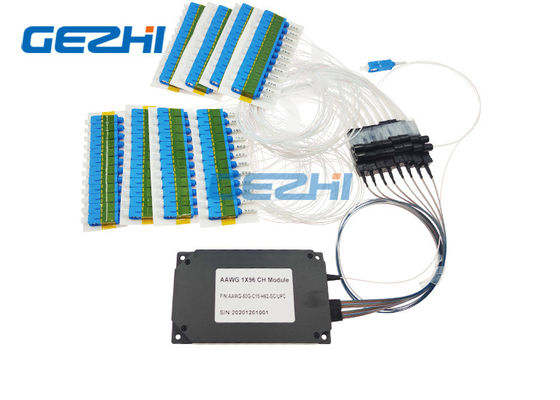

A L-faixa 96 canaliza 50Ghz o módulo atérmico Calibre de diâmetro de fios DWDM
GEZHI Photonics Co., módulo do Ltd AAWG é o componente principal de blocos do multiplexer/desmultiplexador do equipamento de DWDM. O AAWG reserva trabalhar em uma variação da temperatura larga. O módulo do AAWG de GEZHI é um dispositivo inteiramente passivo devido a fornecer a compensação da expansão térmica da microplaqueta. O módulo não inclui componentes do sistema que pede a fonte elétrica.
O módulo de AAWG é projetado multiplexando ou demultiplexing do sinal ótico na faixa 1525-1565 nanômetro (C-faixa), em configurações do dispositivo usando 40 a 96 canais com uma etapa de 100 ou 50 gigahertz. A especificação personalizada está disponível como a L-faixa etc.
Características
Estabilidade e confiança altas
Faixa de passagem larga
Baixa perda de inserção
Isolamento alto do canal
De alta capacidade para aplicações Dados-com fome
Baseado na tecnologia um-atérmica Calibre de diâmetro de fios com as faixas de passagem dadas forma Gaussian
Habilidade inovativa para o desempenho máximo com alto nível da proteção
Aplicações
Centro de dados
Rede do WDM
Telecomunicação
Redes do metro
Aplicações de CATV
Rede do acesso
Especificação
| Parâmetro | Especificações | Unidade | Comentário | ||
| Minuto | Máximo | ||||
| Canal entrado | 1 | ||||
| Canal de saída | 96 | 80, 96 canais disponíveis | |||
| Afastamento de canal | 50 | Gigahertz | |||
| largura de banda 1dB |
0,18 |
nanômetro | Tipo de Gaussion | ||
| largura de banda 3dB |
0,28 |
nanômetro | |||
| I.L | 7 | DB | Pior caso no passband da UIT | ||
| I.L UNI. | 1 | DB | |||
| Ondinha | 0,7 | DB | Variação da perda no passband da UIT | ||
| PDL | 0,5 | DB | Valor máximo no passband da UIT | ||
| Interferência adjacente | 22 | DB | Pior caso no passband da UIT | ||
| Interferência Não-adjacente | 27 | DB | Pior caso no passband da UIT | ||
| Interferência total | 20 | DB | Interferência cumulativa de todos canais restantes | ||
| Perda de retorno | 40 | DB | |||
| Poder ótico contínuo máximo | 250 | mW | Poder ótico da entrada máxima | ||
| Dispersão cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Diagrama da transmissão do sinal ótico
|
|
