| Brand Name: | GEZHI or OEM |
| Número do modelo: | 1x96 AAWG |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

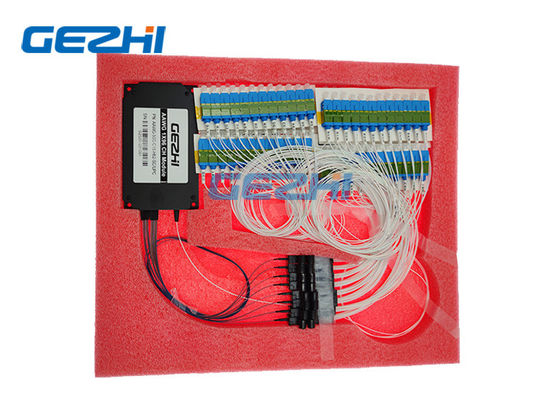

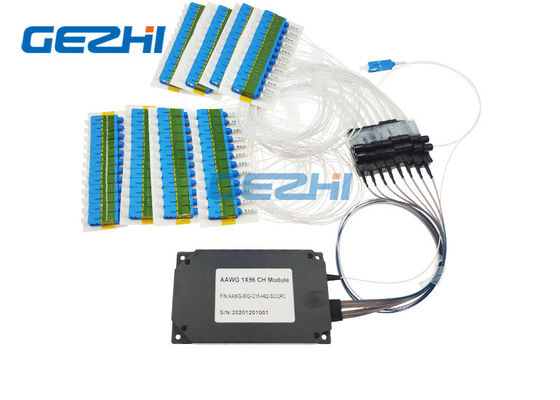

Baixos módulos atérmicos Calibre de diâmetro de fios DWDM da perda de inserção 1x96
O comprimento de onda da raspagem do pôr-medidor de ondas (Calibre de diâmetro de fios) multi/desmultiplexador combina e racha sinais óticos de comprimentos de onda diferentes para o uso no sistema do WDM. Este Calibre de diâmetro de fios 50GHz atérmico que é elevado desempenho conseguido pelo projeto aperfeiçoado e pela fabricação precisa. Até 96ch para a C-faixa inteira com filtro da liso-parte superior a forma está disponível. A especificação personalizada está disponível como a L-faixa etc.
GEZHI Photonics Co., módulo do Ltd AAWG é o componente principal de blocos do multiplexer/desmultiplexador do equipamento de DWDM. O AAWG reserva trabalhar em uma variação da temperatura larga. O módulo do AAWG de GEZHI é um dispositivo inteiramente passivo devido a fornecer a compensação da expansão térmica da microplaqueta. O módulo não inclui componentes do sistema que pede a fonte elétrica.
Características
Baixa perda de inserção
Isolamento alto do canal
Estabilidade e confiança altas
Faixa de passagem larga
De alta capacidade para aplicações Dados-com fome
Baseado na tecnologia um-atérmica Calibre de diâmetro de fios com as faixas de passagem dadas forma Gaussian
Aplicações
Redes do metro
Centro de dados
Rede do WDM
Aplicações de CATV
Telecomunicação
Rede do acesso
Especificação
| Parâmetro | Especificações | Unidade | Comentário | ||
| Minuto | Máximo | ||||
| Canal entrado | 1 | ||||
| Canal de saída | 96 | 80, 96 canais disponíveis | |||
| Afastamento de canal | 50 | Gigahertz | |||
| largura de banda 1dB |
0,18 |
nanômetro | Tipo de Gaussion | ||
| largura de banda 3dB |
0,28 |
nanômetro | |||
| I.L | 7 | DB | Pior caso no passband da UIT | ||
| I.L UNI. | 1 | DB | |||
| Ondinha | 0,7 | DB | Variação da perda no passband da UIT | ||
| PDL | 0,5 | DB | Valor máximo no passband da UIT | ||
| Interferência adjacente | 22 | DB | Pior caso no passband da UIT | ||
| Interferência Não-adjacente | 27 | DB | Pior caso no passband da UIT | ||
| Interferência total | 20 | DB | Interferência cumulativa de todos canais restantes | ||
| Perda de retorno | 40 | DB | |||
| Poder ótico contínuo máximo | 250 | mW | Poder ótico da entrada máxima | ||
| Dispersão cromática (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | picosegundo | |||
Diagrama da transmissão do sinal ótico
Informação da ordem
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| Afastamento | Chip Type | Número de canal | primeiro canal | Comprimento entrado da fibra | Comprimento da fibra da saída | Conector de In/Out | |
| Calibre de diâmetro de fios atérmico |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
