| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-MxN-MOS100x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |

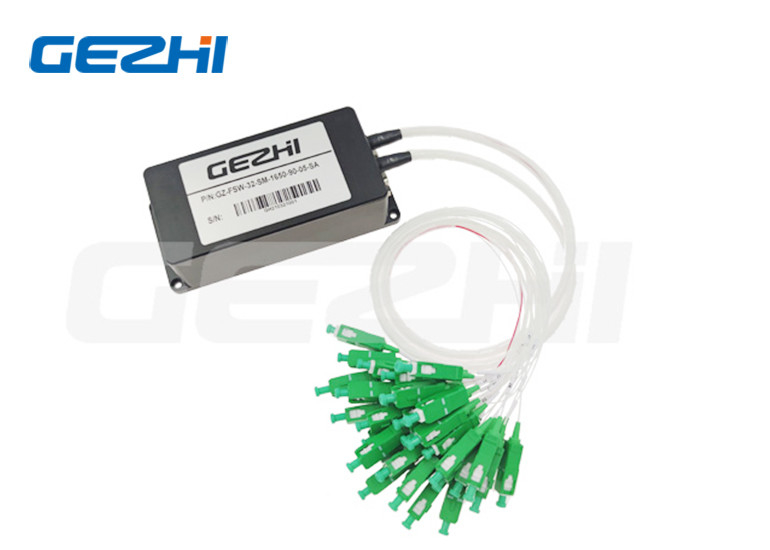

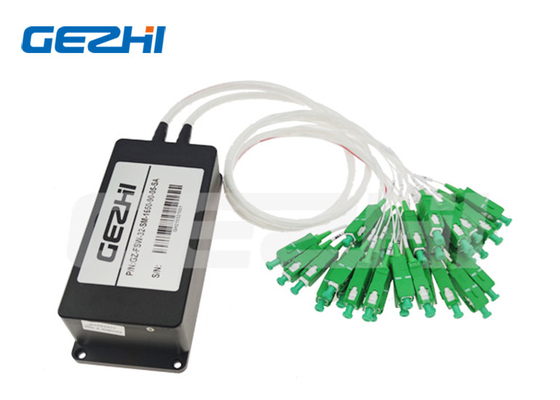

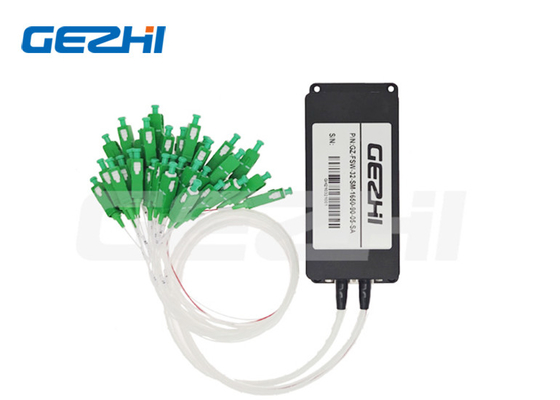

Visão geral do produto MxN Matrix Optical Switch
2x16 3x16 4x4 4x16 8x8 Matrix switch óptico para monitoramento do sistema
Interruptor óptico de matriz
Os comutadores de fibra ótica Matrix MXN permitem a conexão simultânea entre M entradas e N fibras de saída, em uma configuração totalmente sem bloqueio, totalmente ótica e de conexão cruzada.Os comutadores de matriz óptica GEZHI MxN são úteis para adicionar redundância a uma rede óptica ou para compartilhamento de recursos em aplicações de teste e medição.Este comutador óptico de fibra de matriz está disponível em qualquer tamanho MxN até 128x128.
Este Comutador Óptico Matrix Fiber é desenvolvido pela GEZHI Photonics Co.,Ltd.O comutador de fibra óptica Matrix com comutador de fibra óptica de alta velocidade e alto desempenho permite que qualquer número de M fibras de entrada se conecte a qualquer número de N fibras de saída de maneira totalmente sem bloqueio.É com canal personalizado MxN como 2x16 , 3x16 , 4x4 , 4x16 , 8x8 , 16x16 , 18x18 , 32x32 qualquer tamanho até 128x128 chave de fibra óptica de matriz de canal.
Recursos e aplicações do comutador óptico de matriz MxN
|
Características
|
Formulários
|
Especificações do comutador óptico de matriz MxN
| Parâmetro | Unidade | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Faixa de comprimento de onda | nm | 1260~1650 | |||||||||
| Testando comprimento de onda | nm | 1310/1550 | |||||||||
| Perda de inserção | dB | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Perda de retorno | dB | SM ≥ 50 | |||||||||
| Diafonia | dB | ≤-70 | |||||||||
| PDL | dB | ≤0,05 | |||||||||
| WDL | dB | ≤0,25 | |||||||||
| TDL | dB | ≤0,25 | |||||||||
| Repetibilidade | dB | ≤0,02 | |||||||||
| Vida | vezes | >107 | |||||||||
| Tempo de comutação | EM | ≤8 (canal adjacente) | |||||||||
| Potência óptica | mW | ≤500 | |||||||||
| Modo de controle | / | TTL ou personalizado | |||||||||
| Temperatura de operação | ℃ | -10~+55 | |||||||||
| Temperatura de armazenamento | ℃ | -40~+85 | |||||||||
| Dimensões do tipo de módulo | milímetros |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300x300x120 |
173x 71x20 |
300x 300 x 80 |
300x300x120 |
Desenho do interruptor óptico de matriz 2x32
| OSW | Modo | Comprimento de onda | Pacote | Tipo de Fibra | Comprimento da fibra | Conector |
|
2x4 2x32 4x4 4x16 6x36 8x8 16x16 32x32 S=Especificação |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar |
M=Módulo S=Especificar |
M5=50/125 M6=62,5/125 09=9/125 S=Especificar |
05=0,5 metro 10=1,0 metro |
FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
|
|
