| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-ADE200x |
| MOQ: | 1pc |
| preço: | Negociável |
| Delivery Time: | 5-8 dias do trabalho |
| Payment Terms: | T/T, Western Union |
Visão geral do produto do módulo AAWG DWDM

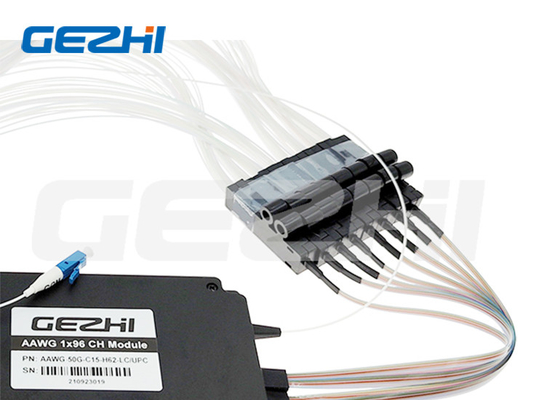

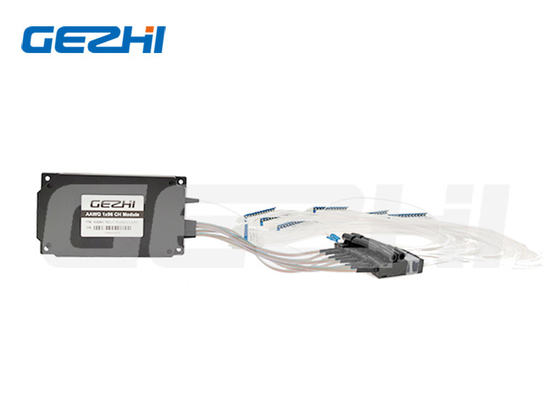

Modulo DWDM de 80 canais Gaussion Modulo AAWG Mux / Demux para Data Center
Gaussion AAWG Mux / Demux módulo 80CH módulo DWDM
GEZHI Gaussion AAWG mux / demux baseado em sílica na tecnologia do silício, é projetado para aplicações de espaçamento de canais da ITU onde não é necessária energia elétrica.Este módulo AAWG DWDM opera a 50GHz espaçando comprimentos de onda da rede DWDM da ITU, totalizando 80 canaisO baixo custo e o alto desempenho tornam-na a solução ideal para aplicações DWDM de metro e de longa distância.O 96CH 50Ghz AAWG DWDM pode ser usado para substituir os produtos DWDM tradicionais TFF (filtro de filme fino) para casos em que não há energia disponível.
Características e Aplicações doMódulo AAWG DWDM
|
Características Isolamento de alto canal
|
Aplicações Redes de metrô
|
Especificações deMódulo AAWG DWDM
| Parâmetro | Unidade | Módulo AAWG | ||||||||||
| Canal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Espaçamento entre canais | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Tipo de chip | - Não. | Tipo Gaussiano | Tipo de topo plano | |||||||||
| Largura de banda do canal de 1 dB | nm | > 02 | > 02 | > 02 | > 018 | > 018 | > 038 | > 038 | > 038 | > 018 | > 018 | |
| Largura de banda do canal de 3 dB | nm | > 04 | > 04 | > 04 | > 028 | > 028 | > 058 | > 058 | > 058 | > 028 | > 028 | |
| Perda de inserção | dB | < 4.5 | < 4.5 | < 4.5 | < 6.5 | < 6.5 | < 5.5 | < 5.5 | < 5.5 | < 7.0 | < 7.0 | |
| Transmissão acoplada | dB | > 25 | > 25 | > 25 | > 22 | > 22 | > 25 | > 25 | > 25 | > 22 | > 22 | |
| Transmissão transversal não adjacente | dB | > 30 | > 30 | > 30 | > 27 | > 27 | > 30 | > 30 | > 30 | > 27 | > 27 | |
| Interferência total | dB | > 22 | > 22 | > 22 | > 20 | > 20 | > 22 | > 22 | > 22 | > 20 | > 20 | |
| Perda de retorno | dB | > 40 | ||||||||||
| Ripple | dB | < 0.7 | ||||||||||
| PDL | dB | < 0.5 | ||||||||||
| PMD | ps | < 0.5 | ||||||||||
| Dispersão cromática | PS/nm | ± 20 | ||||||||||
| Temperatura de funcionamento | °C | -5~+65 | ||||||||||
| Temperatura de armazenamento | °C | -40~+85 | ||||||||||
Informações de encomenda do módulo AAWG DWDM
| AAWG | Canal | Configuração | Tipo AWG | Pacote | Comprimento da fibra COM |
Faixa/Fan-out Comprimento da fibra |
Conector |
|
050G 100 g 200G |
32=32 CH 40=40 CH 48=48 CH 80=80 CH 96=96 CH S=Especificar |
S=Fibra única D=Fibra dupla
|
F=Flat-top G = Gaussiano |
B=caixa de metal R=19 ¢1U Rackmount S=Especificar |
05=0,5m 10=1,0m S=Especificar |
0505=0,5m/0,5m 1010=1,0m/1,0m |
00 = nenhum LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Especificar |
Tamanho da embalagem da caixa de metal
|
|
| Brand Name: | GEZHI or OEM |
| Número do modelo: | GZ-ADE200x |
| MOQ: | 1pc |
| preço: | Negociável |

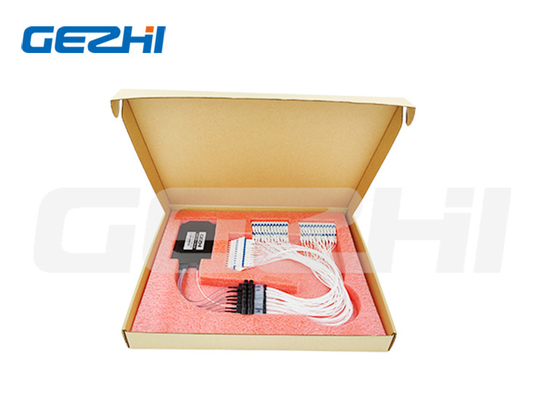

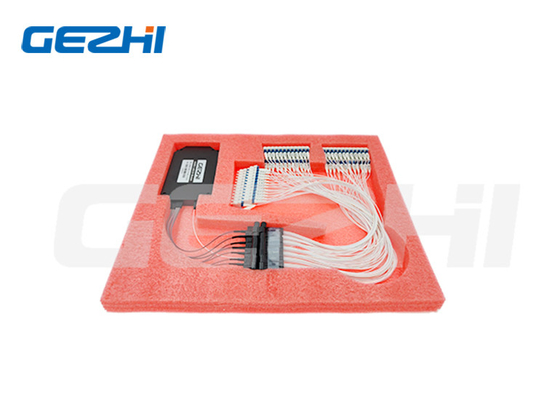

| Detalhes da embalagem: | Caixa de papel |
